1544210-2

产品分类: 引线框触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 引线框架, SIL型, 2.54mm排距, 磷铜触芯, 镀锡
供应商型号: N-1544210-2
供应商: 云汉优选
标准整包数: 25000

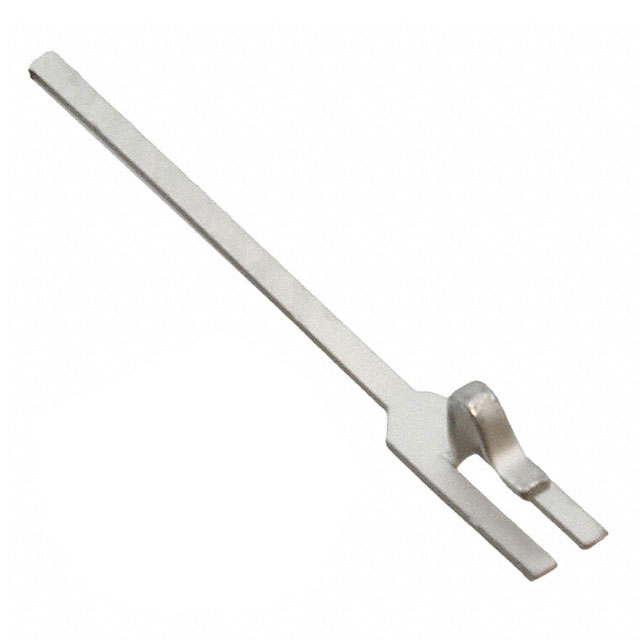

TE CONNECTIVITY 引线框触头 1544210-2

1544210-2概述


    产品简介


    本文将详细介绍一种用于印刷电路板(PCB)连接的单列直插式(SIL)连接器,型号为1544210-2。这种连接器的主要功能是实现板到板的电气连接,并适用于需要紧凑布局的多种应用领域。它广泛应用于计算机、通信设备、工业控制系统等领域。

    技术参数


    - 中心线间距(Pitch): 2.54 mm [0.1 in]
    - 针脚长度: 8.6 mm [0.338 in]
    - 引脚宽度: 18.1 mm [0.712 in]
    - 引脚厚度: 0.25 mm [0.01 in]
    - 引脚间隙: 1.38 mm [0.054 in]
    - PCB厚度接受范围: 1.6 mm [0.063 in]
    - 支撑高度: 1.7 mm [0.067 in]
    - 电镀材料: 预锡
    - 焊接方法: 通孔焊接
    - 安装方式: 板载安装
    - 包装数量: 25000

    产品特点和优势


    该型号1544210-2连接器具有以下显著特点:
    1. 高精度设计: 通过优化设计,保证了连接器在使用过程中的稳定性和可靠性。
    2. 宽适用性: 可以适应多种PCB厚度,具有较高的通用性。
    3. 易于组装: 引脚间隙的设计使其易于安装和组装。
    4. 符合多项标准: 符合欧盟RoHS、ELV、REACH等多项环保法规,适合在全球范围内使用。

    应用案例和使用建议


    应用案例
    该型号连接器广泛应用于计算机主板、服务器、路由器等设备中。例如,在一台工业控制系统的计算机主板上,通过使用这种连接器可以实现高速数据传输和信号互连。
    使用建议
    1. 正确选择PCB厚度: 确保所使用的PCB厚度在1.6 mm范围内,以确保连接器能够正常安装。
    2. 遵循正确的焊接工艺: 使用预锡处理的引脚,可直接进行波峰焊操作,降低手工焊接的复杂度。
    3. 保持良好的散热条件: 在高温环境下使用时,注意散热,防止过热导致的损坏。

    兼容性和支持


    该连接器与其他类型的连接器如BNC接头、S-50插头等具有较好的兼容性。厂商提供了全面的技术支持和售后服务,用户可以通过电话+1 800 522 6752获取技术支持和相关文档。

    常见问题与解决方案


    1. 问题: 安装后连接器松动。
    - 解决方案: 检查焊接是否牢固,确认焊接过程中无气泡产生。必要时重新焊接。

    2. 问题: 连接器引脚弯曲。
    - 解决方案: 在运输和安装过程中要小心操作,避免强力碰撞或不当处理。必要时使用专业工具进行矫正。

    3. 问题: 数据传输不稳定。
    - 解决方案: 检查焊接点和线路连接,确保焊接质量良好且无短路。必要时更换新的连接器。

    总结和推荐


    总的来说,型号1544210-2的单列直插式连接器是一款性能优良、稳定性高的连接器产品,适用于多种电气和电子设备的应用场景。它具备高精度设计、宽适用性和符合多项环保标准等特点。鉴于其优异的性能和广泛的应用领域,强烈推荐给需要高效、可靠连接解决方案的工程师和技术人员。
    希望这篇文章能帮助您更好地了解和使用这款连接器产品。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

1544210-2参数

参数
长*宽*高 8.59mm(长度)*18.1mm(宽度)
安装方式 PCB安装,支架安装
零件状态 在售
包装方式 卷带包装

1544210-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1544210-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 引线框触头 TE CONNECTIVITY 1544210-2 1544210-2数据手册

1544210-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25000+ $ 0.0136 ¥ 0.1156
50000+ $ 0.0133 ¥ 0.1127
75000+ $ 0.013 ¥ 0.1101
150000+ $ 0.0128 ¥ 0.1084
库存: 122500
起订量: 25000 增量: 25000
交货地:
最小起订量为:25000
合计: ¥ 2890
