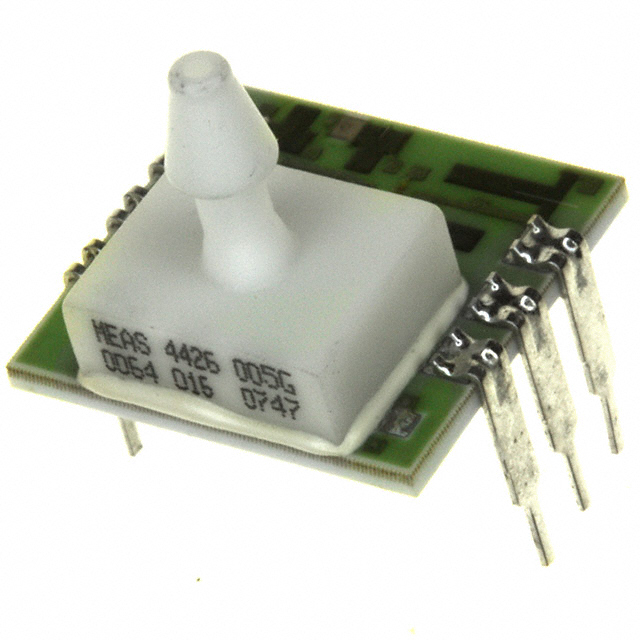

4426-005G

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 Wheatstone Bridge 34.47KPa 12V 20V 103.42KPa ±0.15% DIP 通孔安装
供应商型号: 223-1095-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 压力传感器 4426-005G

4426-005G概述

    MS4426 压力传感器技术手册

    产品简介


    MS4426 是一款由 SENSOR SOLUTIONS 提供的压阻式硅压力传感器,适用于需要卓越性能和长期稳定性的低成本应用。它具有双列直插封装(DIP),适用于多种工业应用,如医疗仪器、海拔测量、过程控制、工厂自动化和泄漏检测。

    技术参数


    - 输入电压: 12V
    - 输出电压范围: 0-100 mV
    - 电气特性: 电压激励,支持绝对压力和表压
    - 温度补偿: 温度补偿范围为 0-50°C
    - 压力范围:
    - 绝对压力:0-1 psi 至 0-300 psi
    - 表压:0-1 psi 至 0-300 psi
    - 性能指标:
    - 压力非线性误差:±0.15%
    - 输入电阻:5kΩ - 25kΩ
    - 输出电阻:3500Ω - 6500Ω
    - 供电电压范围:12V - 20V
    - 长期稳定性:±0.1 mV
    - 工作温度范围:-25°C 至 85°C
    - 存储温度范围:-40°C 至 125°C
    - 湿度范围:0% - 85% RH

    产品特点和优势


    - 高精度: ±0.15% 的压力非线性误差
    - 稳定性好: 长期稳定性 ±0.1 mV
    - 适应性强: 支持绝对压力和表压,且在 0-50°C 范围内进行温度补偿
    - 可靠性高: 固态设计,可靠性强

    应用案例和使用建议


    - 医疗仪器: 可用于监测血压或其他生理参数
    - 海拔测量: 可用于无人机、气球等高空飞行器的高度测量
    - 过程控制: 用于工业流程中的压力监控
    - 工厂自动化: 可用于自动生产线上的压力监测
    - 泄漏检测: 用于管道系统中压力异常情况的检测
    使用建议:
    - 确保传感器的工作温度不超过 85°C,以免影响其精度和稳定性
    - 使用合适的电气连接,确保传感器正常工作
    - 定期检查传感器的连接状态,确保没有松动或损坏

    兼容性和支持


    - 兼容性: 可与其他使用标准压力传感器接口的设备兼容
    - 支持和服务: SENSOR SOLUTIONS 提供全面的技术支持,包括安装指南、使用说明和技术咨询服务。此外,还提供一年质保服务。

    常见问题与解决方案


    - Q1: 如何正确安装传感器?
    - A1: 请参考手册中的安装指南,确保传感器垂直安装,并正确连接管路。
    - Q2: 传感器输出不准确怎么办?
    - A2: 检查传感器的工作温度和压力范围,确认是否在有效范围内。如果超出范围,请调整工作条件。
    - Q3: 传感器长期使用后出现漂移现象如何处理?
    - A3: 检查传感器的工作环境,确保没有超出工作温度和湿度范围。如有必要,请联系技术支持寻求帮助。

    总结和推荐


    综上所述,MS4426 压力传感器是一款集高性能、稳定性和高可靠性于一身的产品,适用于多种工业应用。其在温度补偿、长期稳定性方面表现出色,可以满足大多数应用场景的需求。对于那些追求高性能且成本敏感的应用来说,MS4426 是一个理想的选择。强烈推荐此款传感器。
    希望以上内容能够为您提供关于 MS4426 压力传感器的详细信息,并帮助您更好地了解其应用和优势。如果您有任何疑问或需要进一步的信息,请随时联系我们。

4426-005G参数

参数
工作压力范围 34.47KPa
最大工作供电电压 20V
最小工作供电电压 12V
精度 ±0.15%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 103.42KPa
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

4426-005G厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4426-005G数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4426-005G 4426-005G数据手册
