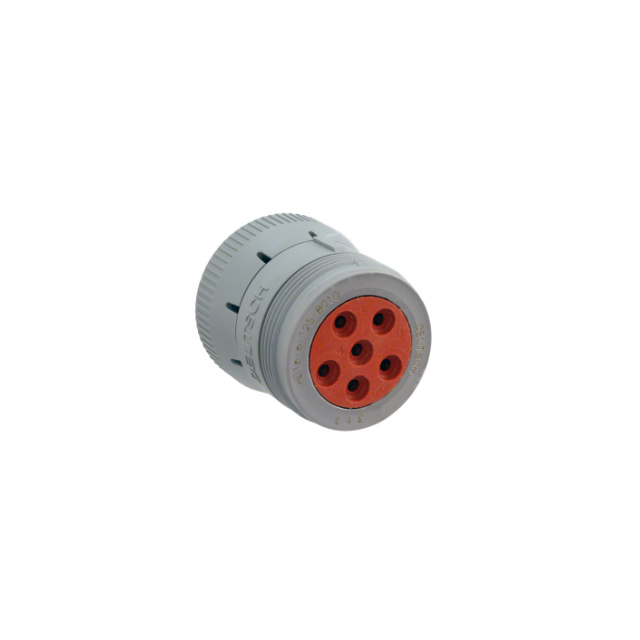

HD16-6-12S

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: N-HD16-6-12S
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD16-6-12S

HD16-6-12S概述

    #

    产品简介


    HD16-6-12S是一款由TE Connectivity生产的混合型接线端子座,专为电线对电线的应用设计。它具有6个位置,密封式结构,适用于各种功率应用。该产品广泛应用于汽车、工业设备和电力传输等领域,能够提供可靠的连接解决方案。
    #

    技术参数


    - 接线方式: 线对线
    - 位置数量: 6个
    - 密封性: 支持密封
    - 接触直径: 2.4毫米(0.094英寸)
    - 额定电流: 最大25安培
    - 工作电压: 250伏交流
    - 绝缘层直径范围: 3.4至4.3毫米(0.134至0.17英寸)
    - 操作温度范围: -55至125摄氏度(-67至257华氏度)
    - 防护等级: IP68/IP6K9K
    - 防燃等级: 通过UL-94标准的20毫米火焰测试
    #

    产品特点和优势


    - 高可靠性: 额定电流高达25安培,确保电路安全可靠。
    - 优良的密封性: 支持密封结构,提高了在恶劣环境下的使用寿命。
    - 多功能性: 既可用于汽车连接,也适用于工业和电力传输场合。
    - 易于安装: 采用电缆挂装自由悬挂方式,便于现场安装和维护。
    #

    应用案例和使用建议


    应用案例
    该产品常用于汽车引擎盖内、工业机械和其他电力系统中,作为可靠而稳定的连接解决方案。例如,在汽车中,它可以用于电池管理系统和发动机控制系统之间的连接。
    使用建议
    - 在安装前确保所有部件清洁且无损伤。
    - 检查接触部位的清洁程度以保证良好的导电性。
    - 安装时请注意正确的极化方向,避免错误插入导致故障。
    #

    兼容性和支持


    该产品可与以下产品配合使用:
    - TE Part # HD10-6BT: 配套密封套
    - TE Part # HD10-6-12P: 与其配套的插头
    制造商提供全面的技术支持,如需帮助,请致电+1 800 522 6752。此外,还提供了丰富的文档资料,包括产品图纸、CAD文件和规范文件等。
    #

    常见问题与解决方案


    - 问题: 连接不稳固
    - 解决方案: 检查端子是否完全插入到位,确保锁紧装置处于正确位置。
    - 问题: 密封性失效
    - 解决方案: 更换密封圈,确保密封圈安装正确并保持干燥。
    - 问题: 电流过大导致烧毁
    - 解决方案: 检查电路负载是否超过该产品的额定电流,调整电路负载以防止过载。
    #

    总结和推荐


    综上所述,HD16-6-12S凭借其高可靠性、优良的密封性及广泛的适用性,使其成为汽车和工业应用中的理想选择。我们强烈推荐此产品给需要稳定连接解决方案的工程师和技术人员。对于任何技术疑问,TE Connectivity提供全面的支持,使得使用该产品的过程更加简便和高效。

HD16-6-12S参数

参数
排数 -
针脚数 6
间距 -
长*宽*高 36.91mm*36.9mm*41.12mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD16-6-12S厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD16-6-12S数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD16-6-12S HD16-6-12S数据手册

HD16-6-12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.466 ¥ 58.8083
50+ $ 6.1697 ¥ 56.1135
95+ $ 5.9976 ¥ 54.5482
200+ $ 5.8854 ¥ 53.5277
250+ $ 5.7528 ¥ 52.3217
1000+ $ 5.1816 ¥ 47.1267
库存: 1718
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1176.16
直接购买
加入购物车
