1658641-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 D型连接器, Amplimite HDP-20系列, 公插, DB50针, 电缆安装, 直向主体
供应商型号: 2293888
供应商: 海外现货
标准整包数: 1

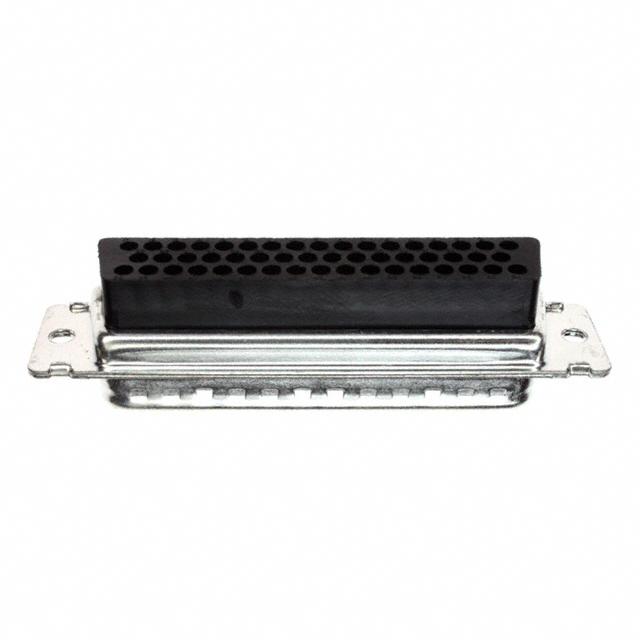

TE CONNECTIVITY D-Sub 连接器 1658641-2

1658641-2概述


    产品简介


    基本信息
    产品名称: HDP-20, PLUG, SIZE 5, 50 POSN
    产品类型: D-Sub 插头
    制造商: Amplitrol (假设为Amplimite品牌的制造商)
    主要功能
    该产品是一种信号传输用插头,属于D-Sub系列,具有50个位置。它主要用于电缆对电缆连接。
    应用领域
    该产品广泛应用于工业自动化、通信设备、计算机系统以及各种需要可靠信号传输的场合。

    技术参数


    - 壳体材料配置: 全金属壳体
    - 接地特性: 接地凹痕
    - 接触方式: 用于电线和电缆的压接
    - 接口类型: 插头(plug)
    - 工作系统: 电缆对电缆连接
    - 壳体尺寸: 5号壳体
    - 触点大小: 20号触点
    - 接触选项: 单独订购
    - 触点终止方式: 压接
    - 绝缘直径范围: 4.58mm - 11.68mm
    - 线径范围: 0.2mm² - 0.56mm²
    - 操作温度范围: -55°C 至 105°C
    - UL阻燃等级: UL 94V-0
    - 兼容的包装数量: 每包225个
    - 环保合规性: 符合欧盟RoHS指令、欧盟ELV指令、中国RoHS 2指令、REACH法规

    产品特点和优势


    - 全金属壳体: 提高了机械强度和电磁屏蔽能力。
    - 接地凹痕: 确保更好的电气连接和稳定性。
    - 压接方式: 便于安装且连接可靠。
    - 宽泛的工作温度范围: 能适应恶劣的工作环境。
    - 符合多种环保标准: 绿色环保,满足多种国际标准要求。

    应用案例和使用建议


    应用案例
    该产品适用于需要高可靠性信号传输的场景,例如工业自动化设备、计算机网络连接、通讯基站等。
    使用建议
    - 在选择合适的电缆时,确保电缆直径在规定的范围内,以保证最佳连接效果。
    - 在压接前检查所有工具和材料是否完好无损,以避免压接失败或损坏产品。
    - 在高温环境下使用时,确保连接处周围没有热源,以免影响使用寿命。

    兼容性和支持


    该产品兼容多种电缆规格,并且具有良好的电气特性和机械强度,适合与不同类型的电子设备配套使用。制造商提供了详细的安装指导和维护文档,用户可以通过官方技术支持热线获取帮助。

    常见问题与解决方案


    - 问题1: 触点断裂或压接不牢
    解决方法: 确认压接工具和压接力度正确,严格按照操作规范进行。
    - 问题2: 温度波动导致性能不稳定
    解决方法: 选择适合当前工作环境的型号,并采取适当的散热措施。
    - 问题3: 电缆脱落
    解决方法: 检查电缆固定是否牢固,必要时重新压接。

    总结和推荐


    综合评估
    HDP-20, PLUG, SIZE 5, 50 POSN 是一款高性能的信号传输插头,具有全金属壳体、优良的电气特性以及广泛的温度适应性。该产品在工业自动化和通信领域表现优异,符合多项环保标准,是一款值得信赖的产品。
    推荐结论
    鉴于其卓越的技术性能和广泛的适用性,强烈推荐使用该产品,尤其适用于需要高可靠性的工业和通信设备。如果你正在寻找一款耐用且高性能的信号传输插头,HDP-20将是理想的选择。

1658641-2参数

参数
类型 Plug for Male Contacts
颜色 黑色
端接 -
额定电流 2A
排数 3
触头镀层 -
外壳材料 Steel,Tin Plated
针脚数 50pin
长*宽*高 66.92mm*15.36mm*17.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1658641-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1658641-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 1658641-2 1658641-2数据手册

1658641-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
