首页  >  产品百科  >  5-2232263-2

5-2232263-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 灼热丝(GWT、V0、NF 750°C)三重锁定电源连接器帽与对应的插头插接。它们搭载有公端端子并提供多种选项。
供应商型号: 5-2232263-2
供应商: Master
标准整包数: 50
TE CONNECTIVITY 矩形连接器 - 外壳 5-2232263-2

5-2232263-2概述


    产品简介

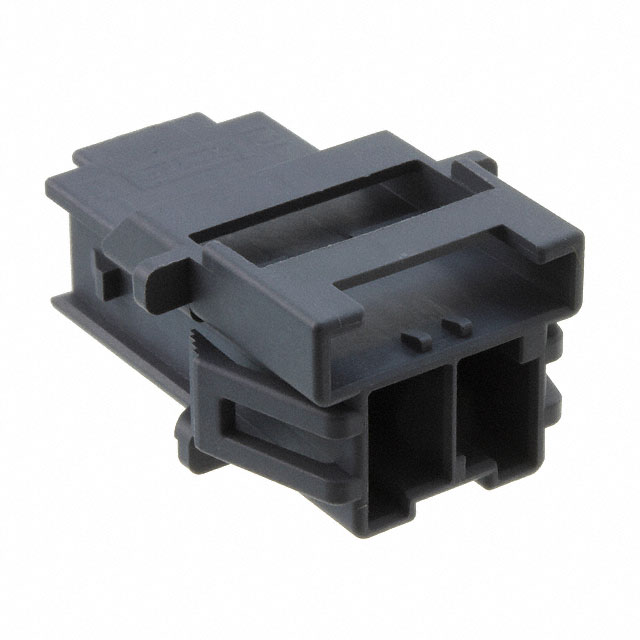

    Housing, Cap, Wire-to-Wire, 2 Position, 6 mm [.236 in] Centerline, Wire & Cable, UL 94V-0, Power Triple Lock, Rectangular Power Connectors
    这款电子元器件是矩形电源连接器系列中的一个重要组成部分,型号为5-2232263-2。它主要用于电线到电线的连接系统,具有两个位置和6毫米中心线间距。此产品采用尼龙增强材料制成,符合UL 94V-0标准,提供卓越的防火性能。此外,它还具备三重锁定机制,确保了在高压电力传输中的稳定性和可靠性。

    技术参数


    - 中心线间距:6 mm(.236 in)
    - 位置数量:2个
    - 连接系统:电线到电线
    - 电缆出口角度:180°
    - 额定电压:600 VDC
    - 操作温度范围:-55 – 140 °C(-67 – 284 °F)
    - 防护等级:UL 94V-0
    - 火焰测试温度:GWT 750°C(无焰)

    产品特点和优势


    这款矩形电源连接器的主要特点包括:
    1. 双排2位设计:每个连接器包含两个位置,确保稳定的电力传输。
    2. 三重锁定机制:通过机械锁定,确保在高压电力传输时的稳定性。
    3. 耐高温材料:采用尼龙GF材料,能够在极端温度下保持性能稳定。
    4. 高电压支持:支持高达600 VDC的操作电压,适用于各种高压电力传输应用。
    5. 防火设计:符合UL 94V-0标准,能够在火灾环境中提供保护。

    应用案例和使用建议


    这款连接器广泛应用于需要高可靠性和稳定性的场合,例如工业控制设备、医疗设备、通信设施和电力系统。以下是一些典型的应用场景:
    - 工业自动化:用于连接传感器和执行器之间的电线。
    - 医疗设备:用于医疗器械内部的电源连接,确保安全可靠的供电。
    - 通信设备:用于通信设备的电力分配和信号传输。
    使用建议:
    - 在安装过程中,请确保严格按照制造商的说明进行接线和连接。
    - 定期检查连接器的状态,确保没有腐蚀或其他损坏情况。
    - 在高温环境下使用时,应注意监测温度,避免过热。

    兼容性和支持


    这款连接器可与多种TE Connectivity产品配套使用,如相应的插头和底座。为了获得最佳性能,建议使用官方指定的配件。如果您有任何疑问或需要技术支持,请联系TE Connectivity的客户服务部门,电话:+1 800 522 6752。

    常见问题与解决方案


    问题1:如何判断连接器是否正确插入?
    解答:检查连接器上的指示标记,确保它们对齐并且卡入到位。
    问题2:如何清洁连接器以确保最佳性能?
    解答:可以使用压缩空气或专用的电子清洁剂来清除灰尘和污垢。避免使用溶剂或水直接接触连接器。
    问题3:如何在高湿度环境中使用此连接器?
    解答:确保密封完好,避免水分侵入。如果需要,可以考虑使用专门的防水胶带或封套。

    总结和推荐


    总结:
    这款Housing, Cap, Wire-to-Wire, 2 Position, 6 mm [.236 in] Centerline, Wire & Cable, UL 94V-0, Power Triple Lock, Rectangular Power Connectors提供了卓越的性能和可靠性。其独特的三重锁定机制和防火设计使其成为高压电力传输系统的理想选择。
    推荐:
    强烈推荐在需要高可靠性和稳定性电力传输的场合中使用这款产品。其广泛的适用范围和优秀的性能使其在市场上具有很强的竞争力。如果您正在寻找一种能够满足苛刻环境要求的高品质电源连接器,这款产品将是您的不二之选。

5-2232263-2参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 灰色
触头类型 Tab
长*宽*高 21.5mm(长度)*16.05mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5-2232263-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2232263-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-2232263-2 5-2232263-2数据手册

5-2232263-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.4617 ¥ 4.1846
1000+ $ 0.4355 ¥ 3.874
2500+ $ 0.4214 ¥ 3.6746
5100+ $ 0.4173 ¥ 3.6561
10200+ $ 0.4151 ¥ 3.6376
15300+ $ 0.4131 ¥ 3.62
20400+ $ 0.4131 ¥ 3.62
库存: 3200
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 209.23
