首页  >  产品百科  >  31903

31903

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

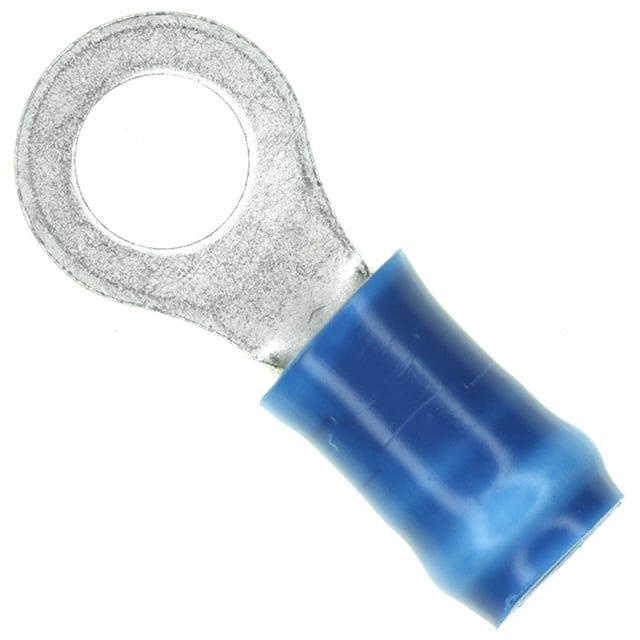

产品描述: TE Connectivity 蓝色圆形端子 绝缘端子, PIDG系列, M5螺栓, 5mm内环直径, 最大线规2.6mm²
供应商型号: 31903
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 31903

31903概述

    电子元器件技术手册:封闭环舌形接线端子

    1. 产品简介


    封闭环舌形接线端子(Closed Ring Tongue Terminal)是一种广泛应用于电力连接和电线固定的重要元件。它具有独特的结构设计,可以提供可靠的机械和电气连接。本产品特别适用于电力系统、自动化设备、工业控制等领域,以确保稳定且安全的电流传输。

    2. 技术参数


    封闭环舌形接线端子的主要技术参数如下:
    - 尺寸和规格:16 AWG,#10安装孔,5 mm (.197 in)安装孔直径
    - 安装孔数量:1个
    - 额定电压:300 V
    - 端子长度:21.82 mm (.859 in)
    - 绝缘支撑:带绝缘支撑
    - 接头厚度:.79 mm (.031 in)
    - 绝缘直径范围:2.92 – 4.31 mm (.115 – .17 in)
    - 额定温度范围:105 °C (221 °F)

    3. 产品特点和优势


    - 封闭式设计:采用全封闭的圆环舌设计,保证了连接的可靠性。
    - 绝缘支撑:带有绝缘支撑,增强了电气绝缘性能,避免短路风险。
    - 直插式结构:安装孔径简单直接,便于快速安装。
    - 镀锡材料:采用镀锡处理,提升了防腐蚀能力,延长了使用寿命。

    4. 应用案例和使用建议


    应用场景:封闭环舌形接线端子常用于电机、开关柜、配电箱、工业控制器等场合,以确保电力系统的稳定运行。
    使用建议:
    - 在安装时,应确保绝缘支撑位置正确,避免接触不良。
    - 在高温环境中使用时,建议选择更大额定温度的产品型号。
    - 定期检查接线端子的接触情况,避免因长期使用导致的松动或腐蚀。

    5. 兼容性和支持


    - 兼容性:与铜导线及镀锡导线兼容,适用于广泛的电气连接需求。
    - 支持服务:制造商提供全面的技术支持和售后保障,客户可拨打技术支持热线 +1 800 522 6752 获取帮助。

    6. 常见问题与解决方案


    - 问题:接线端子容易发生接触不良
    - 解决方案:检查并确保接线端子安装到位,绝缘支撑放置正确,重新紧固安装螺丝。
    - 问题:端子耐温性能不佳
    - 解决方案:选择适合高温度应用的端子型号,如需进一步了解可咨询技术支持。

    7. 总结和推荐


    封闭环舌形接线端子凭借其封闭式设计、绝缘支撑、直插式结构和镀锡材料等优点,在电力连接和电线固定领域表现出色。它不仅提供了稳定的电气连接,还能有效防止短路和其他安全隐患。因此,我们强烈推荐这款产品,尤其是在对可靠性要求较高的电力系统和工业设备中使用。如果您有任何疑问或需要技术支持,请联系我们的技术支持团队。

31903参数

参数
长*宽*高 21.82mm*8.71mm*840μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

31903厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

31903数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 31903 31903数据手册

31903封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.855
500+ ¥ 2.3639
1000+ ¥ 2.072
库存: 190
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.85
