4-794627-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 16pin 5A 2.54μm 锡 黑色 贴片安装 24.86mm*7.37mm*8.11mm
供应商型号: UA-4-794627-6
供应商: 海外现货
标准整包数: 150

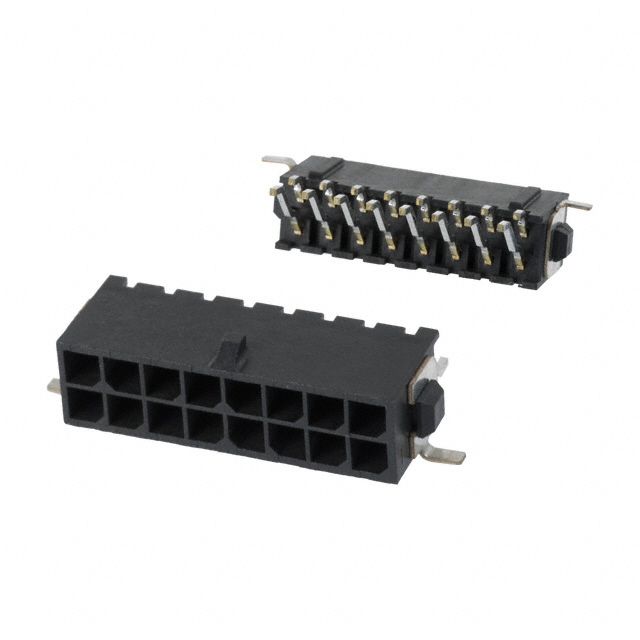

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794627-6

4-794627-6概述

    电子元器件技术手册:PCB Mount Header, Right Angle, Wire-to-Board

    1. 产品简介


    本产品为一款PCB安装式连接器,采用直角设计,适用于线对板连接。它包含16个位置,每个位置间距为3毫米(0.118英寸),并且具备全屏蔽特性,适用于表面贴装工艺。产品型号为4-794627-6,属于Micro MATE-N-LOK系列,主要用于电源连接。

    2. 技术参数


    - 基本规格:
    - 型号:4-794627-6
    - 产品类型:PCB安装式连接器,直角,线对板,16位,3毫米间距
    - 中心线间距:3毫米(0.118英寸)
    - 行数:2行
    - 柱数:16列
    - 电气特性:
    - 额定电压:250 VAC
    - 最大接触电流:5 A
    - 接触面积长度:4.15毫米(0.163英寸)
    - 机械特性:
    - 焊料过程能力:能够承受260℃回流焊接
    - 工作温度范围:-40至105℃(-40至221℉)
    - 连接器高度:7.37毫米(0.29英寸)
    - 连接器长度:28毫米(1.102英寸)
    - PCB厚度:推荐1.57毫米(0.062英寸)

    3. 产品特点和优势


    这款PCB安装式连接器的主要特点是其高电流承载能力和稳定的机械结构。它的全屏蔽设计有效防止了信号干扰,适合用于电源传输系统中。此外,该连接器能够在较宽的工作温度范围内稳定工作,且能够耐受较高电压。

    4. 应用案例和使用建议


    这种连接器常用于工业控制设备、汽车电子设备和通信基础设施等领域。例如,在电源管理模块中,可以作为关键部件将电路板上的电源引脚与其他组件相连。建议在实际应用中注意散热和防护措施,以确保连接器长期稳定运行。

    5. 兼容性和支持


    此产品与Micro MATE-N-LOK系列中的其他部件兼容。厂商提供了详细的技术支持和售后服务,客户可以通过拨打+1 800 522 6752获得帮助。此外,产品符合多项行业标准,包括UL认证、RoHS指令和REACH法规等。

    6. 常见问题与解决方案


    - 问题1:连接器无法牢固地安装在PCB上。
    - 解决方案:确保使用适当的焊接工艺,检查PCB焊盘的清洁度和接触区域的平整度。

    - 问题2:连接器接触电阻过高。
    - 解决方案:检查接触面是否干净无污染,必要时可更换新的连接器进行测试。

    - 问题3:连接器出现松动现象。
    - 解决方案:检查连接器的固定装置是否正确安装,必要时更换或加固固定件。

    7. 总结和推荐


    总的来说,这款PCB安装式连接器具有高性能、高可靠性、易于安装和维护的特点。由于其广泛的应用领域和良好的市场反馈,我们强烈推荐这款产品给需要高质量电源连接解决方案的设计工程师和采购人员。

4-794627-6参数

参数
防护等级 -
颜色 黑色
触头镀层 - 配接
类型 Header,Locking Ramp
额定电流 5A
针脚数 16pin
排数 2
触头镀层厚度 - 配接 2.54μm
间距-配接 3mm
长*宽*高 24.86mm*7.37mm*8.11mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4-794627-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794627-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794627-6 4-794627-6数据手册

4-794627-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 2.95 ¥ 24.721
300+ $ 2.675 ¥ 22.4165
5100+ $ 2.3375 ¥ 19.5883
10050+ $ 2.1375 ¥ 17.9123
25050+ $ 1.875 ¥ 15.7125
库存: 600
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 3708.15
