2098641-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

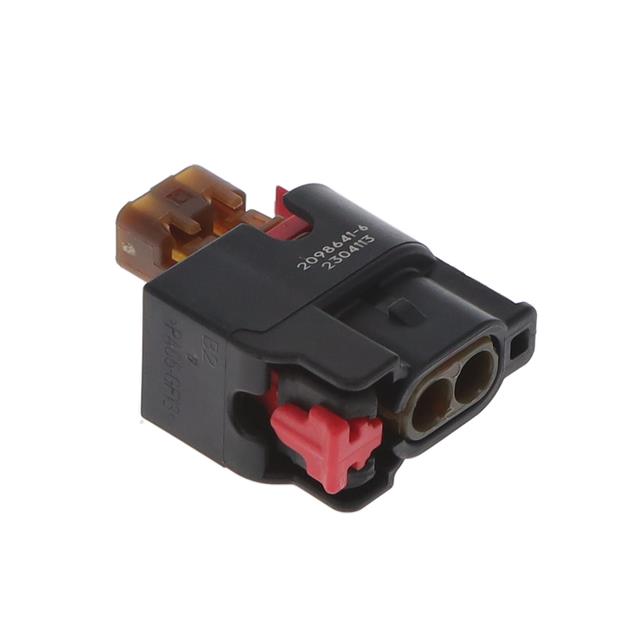

产品描述: Latch Holder,Receptacle 1 2pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 19.9mm*26.5mm*11.2mm
供应商型号: 2098641-6
供应商: 云汉优选
标准整包数: 1500
TE CONNECTIVITY 矩形连接器 - 外壳 2098641-6

2098641-6概述

    MCON Interconnection System: Product Overview and Technical Insights

    1. 产品简介


    MCON系列互连系统是一种广泛应用于汽车行业的电连接产品。它为乘用车和商用车提供电连接解决方案,涵盖了动力总成系统、安全与安保系统、舒适系统、驾驶员信息系统及车身与底盘系统。MCON系列通过其标准化的设计满足汽车行业的接口要求,采用两片式接触设计策略以实现电气性能和机械性能的分离。

    2. 技术参数


    MCON系列具有多种型号,每个型号都具有特定的技术规格。以下是几种型号的主要技术参数摘要:
    - MCON 0.50mm 接触系统
    - 接触材料: CuNiSi, CuSn
    - 电线尺寸范围: 0.13 – 0.35 mm²
    - 电流承载能力: 最高可达3安培 (@ 80°C 环境温度)
    - 温度范围: -40°C 至 +105°C (锡镀层), -40°C 至 +150°C (金镀层), -40°C 至 +170°C (银镀层)
    - 插入力: 最大3.5牛顿
    - 拔出力: 最大3牛顿
    - MCON 1.2mm 接触系统
    - 接触材料: CuSn, CuNiSi
    - 电线尺寸范围: 0.13 – 1.5 mm²
    - 电流承载能力: 最高可达17安培 (@ 80°C 环境温度)
    - 温度范围: -40°C 至 +130°C (锡镀层), -40°C 至 +150°C (金镀层), -40°C 至 +150°C (银镀层)
    - 插入力: 最大5牛顿
    - 拔出力: 最大2.5牛顿
    这些参数体现了MCON系列的高性能铜合金和冗余接触点技术,能够适应高振动水平,并具有过应力保护机制。

    3. 产品特点和优势


    MCON系列的主要优势在于其设计灵活性和广泛的适用范围。该系列的产品具备以下特点:
    - 高性能铜合金材质,确保可靠的电气连接
    - 冗余接触点技术,提高系统的可靠性
    - 能够承受高振动水平,满足未来需求
    - 接触弹簧的过应力保护
    - 极化接触盒和二次锁定功能
    - 单线密封系统,适用于极端温度条件(-40°C 至 +150°C)
    - 三个方向的二次锁定访问方式

    4. 应用案例和使用建议


    MCON系列互连系统广泛应用于汽车的各个系统中,如动力总成系统、安全与安保系统、舒适系统、驾驶员信息系统及车身与底盘系统。根据手册中的应用场景,可以发现以下几点使用建议:
    - 在需要高可靠性连接的应用中优先选择MCON 1.2mm接触系统,因其具备更高的电流承载能力和温度耐受范围。
    - 对于需要紧凑设计的区域,可以选择MCON 0.50mm接触系统,因为其体积较小且易于安装。
    - 使用单线密封系统时,注意确保绝缘直径在规定范围内,以保证良好的密封效果。

    5. 兼容性和支持


    MCON系列互连系统与各种电缆、印刷电路板和电池兼容,可以轻松集成到现有车辆电气系统中。此外,TE Connectivity提供全面的技术支持和维护服务,包括在线应用信息、产品更新和技术解决方案。

    6. 常见问题与解决方案


    手册中列举了一些常见的问题及其解决方案,以下是几个典型示例:
    - 问题: 插入力过大
    - 解决方案: 检查接触件是否正确安装,确认没有安装偏移。

    - 问题: 拔出力不足
    - 解决方案: 更换适当的拔出工具,确认拔出工具是否匹配。
    - 问题: 温度范围超出
    - 解决方案: 选择合适镀层的接触系统,如选用金镀层以适应更高温度。

    7. 总结和推荐


    总体来看,MCON系列互连系统凭借其高可靠性和广泛应用范围,在汽车行业中展现出卓越的性能和竞争力。我们推荐该系列产品给那些寻求高效能、高可靠性的电连接解决方案的用户。无论是在严苛的工作环境中还是在复杂的多系统集成中,MCON系列都能提供稳定、可靠的支持。

2098641-6参数

参数
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
长*宽*高 19.9mm*26.5mm*11.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

2098641-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2098641-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2098641-6 2098641-6数据手册

2098641-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
