2350791-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: 可现场装配且符合 M12 直角 D 编码的带金属外壳的铁路连接器。我们的压接凸缘技术和机加工的压接端子提供了全方位的 EMI/RFI 屏蔽,外加抗扭矩和防振电缆应力消除。
供应商型号: N-2350791-1
供应商: 云汉优选
标准整包数: 1

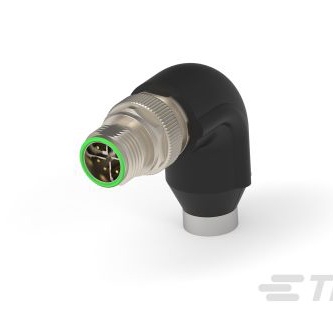

TE CONNECTIVITY 圆形连接器 2350791-1

2350791-1概述

    M12 Rail Right Angle Standard Circular Connectors 技术手册概述

    1. 产品简介


    产品类型: M12 Rail Right Angle标准圆形连接器
    主要功能: 用于电缆与电缆之间的连接,提供信号传输功能。
    应用领域: 广泛应用于工业自动化、机器人、智能设备等领域,特别是在需要高可靠性和耐环境性的应用场景。

    2. 技术参数


    - 位置数(Positions): 8个
    - 电源位置数(Power Positions): 2个
    - 信号位置数(Signal Positions): 8个
    - 接触件预加载(Preloaded Contacts): 否
    - 额定操作电压(Operating Voltage): 50 VDC
    - 额定电流(Current Rating): 0.5 A
    - 密封性(Sealable): 是
    - 防护等级(Environmental Protection): IP67
    - 重量(Weight): 25克
    - 材料类型(Material Type): 环保阻燃热塑性塑料绝缘
    - 耐久性(Durability Rating): 250次循环
    - 兼容绝缘直径范围(Compatible Insulation Diameter Range): 8.2毫米
    - 工作温度范围(Operating Temperature Range): -40°C 至 85°C

    3. 产品特点和优势


    - 高可靠性: 通过M12标准认证,具有高可靠的电气和机械性能。
    - 防护等级: 达到IP67,具备防尘防水能力,适合各种恶劣环境。
    - 预装接触件: 无需额外安装接触件,便于快速组装。
    - 多样化配置: 支持多种电缆直径,适应不同的应用需求。
    - 兼容性: 可与其他M12系列组件兼容,提供灵活的系统集成选择。

    4. 应用案例和使用建议


    - 应用案例: 适用于工业机器人、自动化生产线、传感器网络等,提供可靠的信号传输和连接稳定性。
    - 使用建议: 在安装过程中,确保所有连接器插针对齐准确,避免错位导致的信号干扰或短路。定期检查连接器的密封性能,确保长期稳定的使用。

    5. 兼容性和支持


    - 兼容性: 与其他M12系列组件兼容,如M12 A-90 DEGREE-F-8、M12 X-CODE M-8 CON RADOX 8.1 MM等。
    - 支持和服务: 提供详尽的产品文档和技术支持服务,客户可拨打+1 800 522 6752获取帮助。

    6. 常见问题与解决方案


    - 问题: 连接器插针损坏
    - 解决方案: 使用专用工具进行正确插拔操作,避免暴力拆装。
    - 问题: 密封失效
    - 解决方案: 定期检查密封圈的完好性,如有损坏及时更换。
    - 问题: 连接不稳定
    - 解决方案: 确认接触件已经完全锁紧,检查是否有松动现象。

    7. 总结和推荐


    综合评估:
    - 优点: 高可靠性和防护等级、多样化的配置选项、易于安装和维护。
    - 推荐: 强烈推荐在需要高可靠性和稳定性的应用场景中使用该产品,特别是工业自动化、机器人等领域的关键连接点。
    通过以上分析,可以看出这款M12 Rail Right Angle标准圆形连接器是一款高性能、高可靠性的连接解决方案,非常适合各类严苛环境下的应用。

2350791-1参数

参数
颜色 银色,黑色
端接 -
额定电流 500mA
外壳材料 Brass
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2350791-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2350791-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2350791-1 2350791-1数据手册

2350791-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
