1742841-1

厂牌: TE CONNECTIVITY

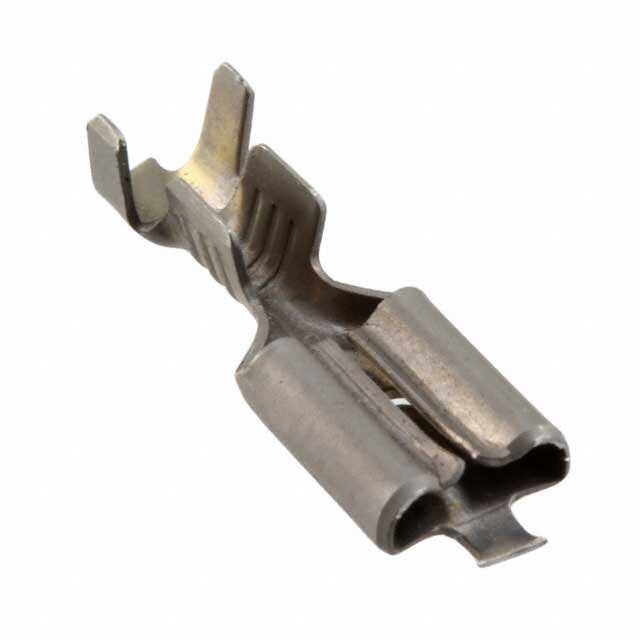

产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .187系列, 母座, 4.75 x 0.51mm接片, 最大线规1.3mm²
供应商型号: W-1742841-1
供应商: 云汉优选
标准整包数: 18000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 1742841-1

1742841-1概述


    产品简介


    本产品是一款适用于快断式接头(Quick Disconnects)的接线端子(Receptacle)。其设计用于处理20到16 AWG(American Wire Gauge)范围内的电线,对应的线径为0.51至1.31平方毫米。这款接线端子具有宽度为4.75毫米(0.187英寸)的接合片,可直装安装,并采用钢材质制成。这类接线端子广泛应用于电气系统中,特别是在需要快速连接和断开的应用场合。

    技术参数


    - 产品类型: 接线端子(Receptacle)
    - 适用线径: 20 - 16 AWG(对应0.51 - 1.31 mm²)
    - 接合片宽度: 4.75 mm [0.187 in]
    - 接合片厚度: 0.51 mm [0.02 in]
    - 端子方向: 直装(Straight)
    - 接触基材: 钢
    - 端子电镀材料: 镍
    - 终端类型: 快速断开端子(Quick Disconnect Terminal)
    - 绝缘支撑: 带绝缘支撑
    - 操作温度范围: -40 - 250°C [-40 - 482°F]
    - 包装数量: 18000
    - 包装方式: 条形带/卷轴(Strip/Reel)

    产品特点和优势


    - 高可靠连接: 采用高强度钢材质,确保连接的稳定性与可靠性。
    - 宽温域操作: 能够在极端温度环境下工作,从-40°C到250°C。
    - 快速连接: 配备快断设计,方便快捷连接与拆卸,提高工作效率。
    - 环保材料: 符合欧盟RoHS和REACH标准,无卤素,低铅含量,满足环保要求。

    应用案例和使用建议


    这款接线端子适用于各类工业电气设备,如汽车电子、工业自动化设备及家用电器等。其快断设计特别适合于需要频繁插拔的场合。在使用时,建议注意正确选择绝缘直径范围,并确保安装到位,以确保安全和稳定连接。

    兼容性和支持


    - 兼容性: 适用于符合CSA、RU (UL Component Program)、UL E66717认证标准的产品。
    - 支持: 如有任何疑问,可拨打技术支持电话+1 800 522 6752寻求帮助。

    常见问题与解决方案


    - Q: 插入力大怎么办?
    - A: 检查是否接合片厚度与导线尺寸匹配。必要时更换更合适的接线端子。
    - Q: 连接后松动如何处理?
    - A: 确认接合片安装到位且没有损伤,重新压接以确保稳固。
    - Q: 导线绝缘层未被有效支撑怎么办?
    - A: 使用合适的压接工具,确保绝缘层得到有效支撑。

    总结和推荐


    综上所述,这款由TE Connectivity提供的接线端子具备优异的机械性能和广泛的温度适应性,能够在多种工业环境中高效稳定工作。其易操作性和环保特性使其成为众多工业应用的理想选择。对于需要高可靠性连接和便捷操作的应用场合,我们强烈推荐使用此款接线端子。

1742841-1参数

参数
长*宽*高 15.11mm*5.59mm*5.59mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

1742841-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1742841-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 1742841-1 1742841-1数据手册

1742841-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18000+ $ 0.0519 ¥ 0.429
36000+ $ 0.0494 ¥ 0.4075
54000+ $ 0.0462 ¥ 0.3815
108000+ $ 0.0441 ¥ 0.3641
504000+ $ 0.041 ¥ 0.3381
库存: 18000
起订量: 18000 增量: 18000
交货地:
最小起订量为:18000
合计: ¥ 7722
