130046

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 红色圆形端子 绝缘端子, PIDG系列, M6螺栓, 6.35mm内环直径, 最大线规1.65mm²
供应商型号: N-130046
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 130046

130046概述

    电子元器件产品技术手册



    产品简介

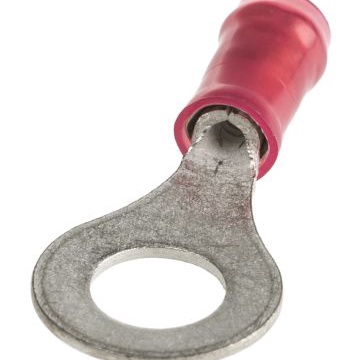

    本产品为闭口环形接线端子(Closed Ring Tongue Terminal),型号为130046,制造商为TE Connectivity(TE)。这种类型的接线端子主要用于连接直径为6.3毫米(0.248英寸)的螺栓,适用于22至16 AWG(American Wire Gauge)规格的电线。它们广泛应用于汽车、工业控制、通信和电子设备等领域,为终端用户提供可靠的电气连接解决方案。


    技术参数




    - 型号: 130046
    - 螺栓尺寸: #6
    - 导线截面积范围: 509 - 3260 CMA
    - 适用导线规格: 22至16 AWG
    - 螺栓直径: 6.3毫米(0.248英寸)
    - 接线厚度: 0.79毫米(0.031英寸)
    - 总长度: 27.5毫米(1.083英寸)
    - 绝缘支撑厚度: 部分绝缘
    - 颜色: 红色
    - 操作温度范围: 105°C(221°F)
    - 电压额定值: 300伏特
    - 兼容绝缘直径范围: 2.67 - 3.56毫米(0.105 - 0.14英寸)


    产品特点和优势




    这款闭口环形接线端子具有以下特点和优势:
    - 耐高温: 可在105°C环境下稳定工作,适应各种恶劣环境。
    - 高可靠性: 经过严格测试,确保长期可靠运行。
    - 部分绝缘设计: 减少短路风险,提高安全性。
    - 红色外观: 易于识别,便于安装和维护。
    - CE和RoHS合规: 满足国际标准要求,确保环保和安全。


    应用案例和使用建议




    - 应用案例: 在汽车电路中用于连接传感器或执行器,确保信号传输的可靠性;在工业控制系统中用于电机驱动系统,提高系统的稳定性和耐用性。
    - 使用建议: 安装前检查导线绝缘层是否完好无损,确保接线端子紧固到位,避免接触不良。


    兼容性和支持




    - 兼容性: 与22至16 AWG的铜导线和镀锡导线完全兼容。
    - 支持: 如需技术支持,请拨打客服电话 +1 800 522 6752。TE官方网页也提供了详细的文档和图纸,可供下载参考。


    常见问题与解决方案




    1. 问题: 导线插入后,接线端子无法牢固固定。
    - 解决方案: 确保导线剥皮长度合适,且插入位置正确,使用专用工具进行压接。

    2. 问题: 使用过程中接线端子出现过热现象。
    - 解决方案: 检查安装位置是否通风良好,确保环境温度不超出其工作范围。


    总结和推荐




    综上所述,这款闭口环形接线端子凭借其卓越的性能、广泛的兼容性和良好的环保性,在多个行业中都有出色表现。对于需要在恶劣环境中稳定工作的应用,它是一个值得信赖的选择。因此,我们强烈推荐使用此款闭口环形接线端子。

    如有更多疑问或需要进一步支持,请联系TE官方客服或访问其官方网站获取更多信息。

130046参数

参数
长*宽*高 27.5mm*12mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

130046厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

130046数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 130046 130046数据手册

130046封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2502 ¥ 2.1264
2000+ $ 0.2122 ¥ 1.8035
3000+ $ 0.1999 ¥ 1.6993
5000+ $ 0.1897 ¥ 1.6126
10000+ $ 0.1856 ¥ 1.5779
25000+ $ 0.1826 ¥ 1.5519
250000+ $ 0.1744 ¥ 1.4826
库存: 2208
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2126.4
直接购买
加入购物车
