HSC100220RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 220Ω ±5% ±30ppm/℃ 法兰安装 65.5mm*47.5mm*26mm
供应商型号: 1174297
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSC100220RJ

HSC100220RJ概述


    产品简介


    产品类型和主要功能

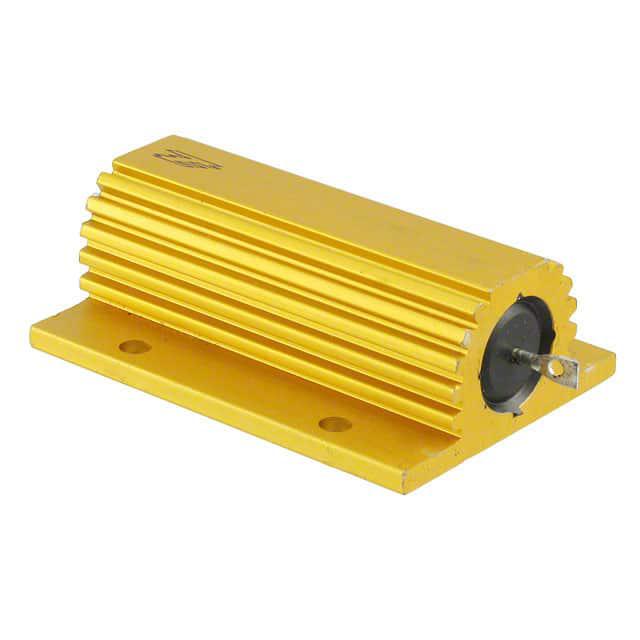

    TE Connectivity 的 HS 系列铝壳功率电阻是一种极其稳定且高品质的绕线电阻。这些电阻能在有限的空间内高效地消散高功率,并保持相对较低的表面温度。适用于制动电阻、平衡电阻、电容器充放电等多种应用场合。
    应用领域
    - 制动电阻
    - 平衡电阻
    - 电容器充放电
    - 拉弧保护(Crowbar)
    - 滤波电路
    - 通用电气设备
    - 通过分销渠道供货

    技术参数


    | 参数 | HSA系列 | HSC系列 |
    |
    | 功率范围(瓦特) | 5到75 | 100到300 |
    | 带散热片时的最大耗散功率 | 10至75 | 100至300 |
    | 不带散热片时的最大耗散功率 | 5.5至45 | 50至75 |
    | 最小阻值(欧姆) | R01 | R05 |
    | 最大阻值(欧姆) | 10K至50K | 100K至82K |
    | 最大工作电压(直流或交流有效值) | 160V至1400V | 1900V至2500V |
    | 击穿电压(交流峰值) | 1400V至5000V | 5000V至5600V |
    | 长期稳定性(1000小时后电阻变化百分比) | 1%至3% | 2%至3% |
    | 标准散热片面积(平方毫米) | 41500至99500 | 99500至578000 |
    | 散热片厚度(毫米) | 1至3 | 3 |
    | 安装孔数量 | 2孔至4孔 | 2孔至6孔 |

    产品特点和优势


    1. 可靠性高:TE Connectivity 是设计和制造领域的领军者,拥有超过50年的经验。
    2. 功率范围广泛:提供从5瓦到300瓦的产品,甚至还有更高功率版本。
    3. 多功能性:在各种工业应用中都能找到它的位置。
    4. 定制化设计:根据客户需求提供定制的绕线、接线方式及安装方式。
    5. 高稳定性:不同温度系数,可满足各种应用场景的需求。

    应用案例和使用建议


    1. 制动电阻:用于制动系统中吸收电机的动能,减少冲击和磨损。
    2. 电容器充放电:在电力系统中用于存储和释放电能。
    3. 拉弧保护:当电流超过阈值时,快速断开电路以保护设备免受损坏。
    使用建议:
    - 在高温环境中使用时,确保配备合适的散热片,以防止过热损坏。
    - 对于需要频繁脉冲工作的场合,可以考虑低阻值、低感抗的版本。

    兼容性和支持


    TE Connectivity 提供多种标准和定制化的铝壳电阻,以满足不同客户的需求。此外,公司还提供技术支持和维护服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:如何选择合适的散热片?
    - 答:根据电阻器的额定功率和预期工作温度来选择合适的散热片,以确保良好的散热效果。
    2. 问:在脉冲负载下工作需要注意什么?
    - 答:在脉冲负载下,建议降低电阻器的工作功率,以避免过热和损坏。

    总结和推荐


    TE Connectivity 的 HS 系列铝壳功率电阻凭借其广泛的功率范围、高度的可靠性和稳定的性能,在多个行业中具有重要的应用价值。我们强烈推荐在需要高效、稳定功率电阻的应用中使用这些产品。

HSC100220RJ参数

参数
电阻值 220Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 65.5mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC100220RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC100220RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC100220RJ HSC100220RJ数据手册

HSC100220RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 93.0997
2+ ¥ 81.7767
3+ ¥ 78.6315
5+ ¥ 75.4862
10+ ¥ 70.4538
20+ ¥ 69.1957
50+ ¥ 69.1957
100+ ¥ 69.1957
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.09
