4-2172071-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle,Threaded 焊盘 5pin Brass 4A 金 银色 通孔安装,隔板安装,面板安装 19.5mm(长度)
供应商型号: N-4-2172071-2
供应商: 云汉优选
标准整包数: 1

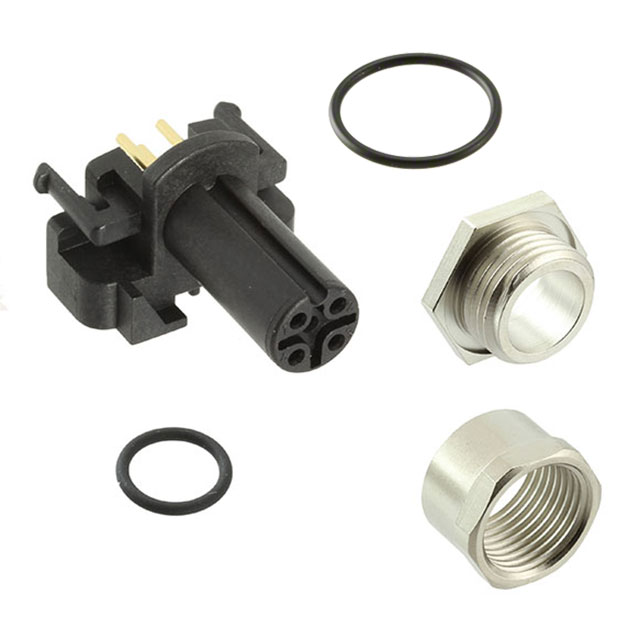

TE CONNECTIVITY 圆形连接器 4-2172071-2

4-2172071-2概述


    产品简介


    本产品为M12接口的直插式PCB插座,属于连接器类别,主要用于自动化设备、工业控制系统和网络通信等领域。该插座采用了A编码设计,提供多种电气特性和保护等级,确保其在复杂环境下的可靠运行。

    技术参数


    | 参数项 | 规格 |

    | 额定电压 | 250V(125V/60V) |
    | 冲击耐压 | 2500V(1500V/800V) |
    | 污染程度 | 3 |
    | 过电压分类 | II |
    | 材料组别 | III |
    | 额定电流 | 4A(4A/2A) |
    | 体积电阻率 | <3mΩ |
    | 防护等级 | IP68 |
    | 工作温度范围 | 上限:+85°C;下限:-40°C至+40°C |

    产品特点和优势


    该M12接口PCB插座具有以下独特功能和优势:
    1. 高防护等级:达到IP68防护等级,可在严苛环境中长期稳定工作。
    2. 多样的电气特性:提供不同额定电压和电流选择,满足多样化需求。
    3. 稳定的材料质量:接触部件采用青铜镀金,外壳采用镍化黄铜,确保了出色的电性能和耐久性。
    4. 适用性强:适用于各种自动化设备和工业控制系统,广泛应用于网络通信、仪器仪表等领域。

    应用案例和使用建议


    应用案例
    - 工业自动化:该插座可用于各种工业自动化设备,如PLC系统、传感器和执行器之间的连接。
    - 网络通信:可应用于网络设备,确保数据传输的可靠性。
    使用建议
    - 接线时务必遵守规定的接线顺序和规范,确保接触良好。
    - 使用时注意防尘和防水,避免因环境因素导致的损坏。
    - 安装时需确保连接器与线路板匹配,以防止安装错误导致的功能失效。

    兼容性和支持


    该产品与其他标准M12连接器和线路板高度兼容,便于集成到现有的系统中。厂商提供详尽的技术文档和支持服务,包括快速响应的技术咨询和维修服务。

    常见问题与解决方案


    1. 问题:插座在接线后无法正常导通
    - 解决方案:检查接线顺序是否正确,确保每个接点都紧固无误。
    2. 问题:插座安装时出现松动
    - 解决方案:确认插座固定位置准确,螺丝紧固到位。
    3. 问题:插座寿命短
    - 解决方案:检查安装环境是否符合防护等级要求,确保不超出工作温度范围。

    总结和推荐


    综上所述,该M12接口的PCB插座具备多种电气特性和防护等级,特别适合用于工业自动化和网络通信领域。其坚固耐用的材料质量和优良的设计使其在复杂的工业环境中表现优异。我们强烈推荐使用此款连接器,以确保系统的稳定性和可靠性。

4-2172071-2参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Brass
针脚数 5pin
长*宽*高 19.5mm(长度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级,汽车级
零件状态 停产
包装方式 散装,袋装

4-2172071-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2172071-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 4-2172071-2 4-2172071-2数据手册

4-2172071-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
