5786555-7

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 D-Sub连接器, Amplimite .050 III系列, 母座, 68针, 通孔安装, 直角主体
供应商型号: N-5786555-7
供应商: 云汉优选
标准整包数: 8

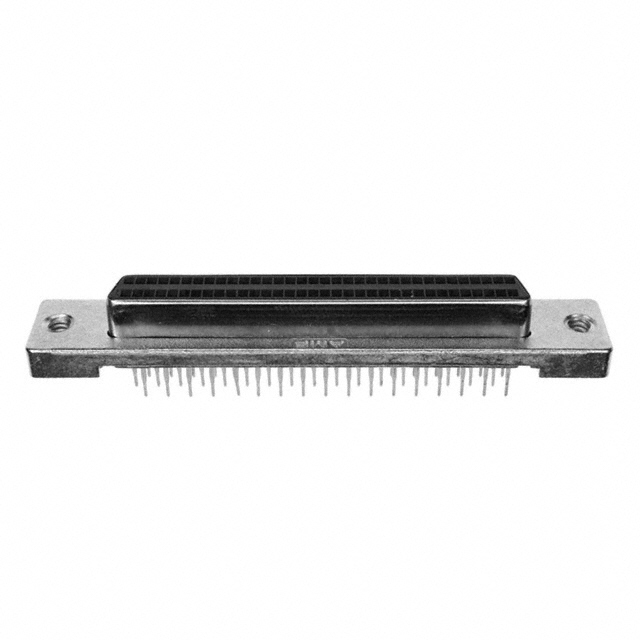

TE CONNECTIVITY D-Sub 连接器 5786555-7

5786555-7概述

    AMPLIMITE .050 系列连接器:高密度高性能解决方案

    产品简介


    AMPLIMITE .050 系列连接器(中心线距为 .050 x .100 [1.27 x 2.54])是一款高性能的D型接口连接器,适用于多种工业应用。这类连接器以其高密度、可靠的金镀触点和紧凑的设计而著称。AMPLIMITE .050 系列包括直角和垂直类型的D型连接器,两种版本都有三种不同的面设计:平表面、锁块以及带有锁块和导轨的面。该系列支持20至120个位置,满足各种应用需求。

    技术参数


    - 接触数:20至120个接触点
    - 接头类型:直角和垂直D型
    - 接触材料:磷青铜,双层电镀,接触端镀金≥0.00076 mm
    - 电气特性:通过绝缘位移接触(IDC)端接方法连接电线
    - 防护等级:EMI/RFI屏蔽能力
    - 安装方式:适合标准通孔流焊和表面贴装回流焊工艺
    - 认证:符合UL 1863通信电路配件和CSA标准

    产品特点和优势


    - 高密度D型接口:提供多种位置选项(20至120),非常适合空间有限的应用场合。
    - 电磁干扰保护:镀金端子提供出色的EMI/RFI屏蔽能力。
    - 快速可靠的端接:使用IDC端接方式,确保快速可靠且经济的端接。
    - 多种安装方式:提供弹簧锁扣和旋钮硬件选项,适用于不同需求。

    应用案例和使用建议


    - 工业机器:用于自动化生产线上的设备连接。
    - 医疗设备:用于医疗仪器的数据传输。
    - 计算机与外设:适用于服务器、路由器、磁带存储系统等。
    使用建议:
    - 在组装前确认正确的接线和接地顺序,以确保最佳的EMI/RFI保护效果。
    - 对于低到中等生产量的场合,推荐使用配套的工具(如适用的工具编号58024-1和91291-1)进行端接。

    兼容性和支持


    - 兼容性:与其他电子元器件的兼容性良好,可以轻松集成到现有的系统中。
    - 技术支持:TE Connectivity 提供全面的技术支持和售后服务,包括电话支持和在线资源。

    常见问题与解决方案


    - 问题:如何正确选择连接器型号?
    - 解决方案:根据所需的接触数、接头类型以及安装方式来选择正确的零件号。详见本文档表格部分。

    - 问题:连接器需要何种端接方式?
    - 解决方案:使用绝缘位移接触(IDC)端接方法进行快速可靠的端接。具体工具信息参见文档“Tooling”部分。

    总结和推荐


    AMPLIMITE .050 系列连接器是一款极具竞争力的产品,特别适合在工业、医疗、计算机和外设等领域应用。其高密度设计、出色的EMI/RFI保护以及多样化的安装选项使其成为众多工程师的首选。我们强烈推荐使用这款连接器,因为它能够提供高效、可靠和便捷的连接解决方案。

5786555-7参数

参数
端接 -
额定电流 1A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 68pin
类型 Female Sockets,Receptacle
颜色 黑色
长*宽*高 63.88mm*8.71mm*10.31mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5786555-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5786555-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5786555-7 5786555-7数据手册

5786555-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
