487223-6

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 2.54mm FFC Connectors Receptacle Housing
供应商型号: A113743-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY FFC/FPC连接器 487223-6

487223-6概述


    产品简介

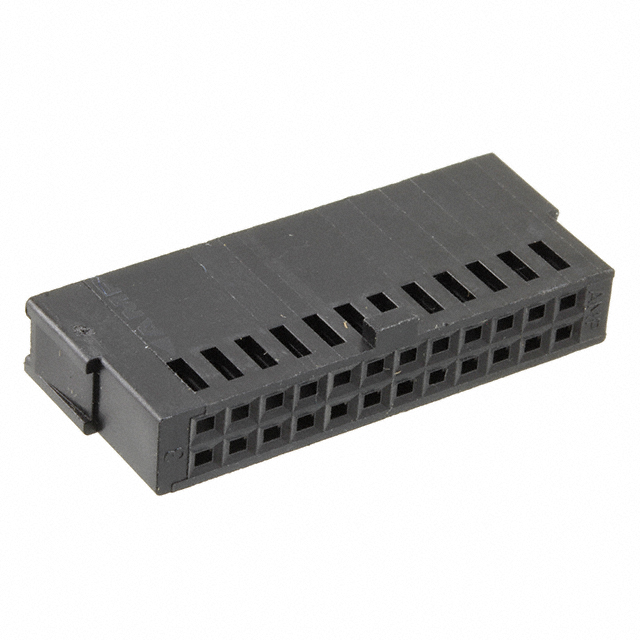

    本文将介绍一款适用于电线与板端连接的24位置FFC(柔性扁平电缆)插座外壳。该产品属于线对板连接器类别,主要用于信号电路的应用场合。这种类型的连接器在各类消费电子、工业控制及计算机系统中有着广泛的应用。产品型号为487223-6,颜色为黑色,提供2行24个位置的连接,中心线间距为2.54毫米。

    技术参数


    - 针位数量: 24
    - 行数: 2
    - 中心线间距(Pitch): 2.54毫米(0.1英寸)
    - 接插方向: 直插
    - 绝缘电阻: ≥5000兆欧
    - 耐电压: 最大720伏交流电
    - 工作电压: 最大300伏交流电
    - 操作温度范围: -65°C至105°C(-85°F至221°F)

    产品特点和优势


    此款FFC插座外壳采用了黑色阻燃塑料材质,确保了在极端环境下的稳定性和安全性。它具备24个位置和2行设计,适配性强且易于安装。此外,该产品的绝缘电阻高达5000兆欧,能有效防止短路。最大耐电压为720伏交流电,使得其可以在多种高压环境中可靠工作。同时,宽广的操作温度范围也增加了其适用范围。

    应用案例和使用建议


    这款24位置FFC插座外壳因其出色的电气特性和稳定的机械性能,被广泛应用于各种电子产品,如平板电脑、智能电视、路由器、工业控制系统等。在实际应用中,客户可以根据具体的产品设计选择合适的安装方式,例如通过电缆自由悬挂方式来固定连接器,避免在使用过程中发生松动。

    兼容性和支持


    该产品与TE Connectivity品牌下多款同系列配件兼容,其中包括其他2.54毫米FFC插座壳体和其他接触件。这些配件可以轻松组合,提高系统的灵活性。同时,TE Connectivity公司提供了全面的技术支持和售后服务,可通过电话+1 800 522 6752联系获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法完全对齐 | 确认插座的插入方向是否正确 |
    | 插头插入时感到阻力过大 | 检查是否有异物卡住连接器 |
    | 连接器安装后出现接触不良 | 清理连接器接口并重新插入 |

    总结和推荐


    总体来看,487223-6是一款功能强大、安全可靠的FFC插座外壳。它在多个电气参数和工作环境方面表现优异,特别适合需要高稳定性和良好电气性能的应用场合。TE Connectivity公司提供了详尽的技术支持和广泛的兼容性,使其成为一种具有高性价比的电子元器件。因此,对于需要高品质、稳定连接器的用户来说,该产品是一个值得推荐的选择。

487223-6参数

参数
扁平柔性类型 FFC,离散导线
连接器/触头类型 -
间距 2.54mm
外壳颜色 黑色
触头镀层 -
额定电流 1.5A
针脚数 24pin
端接 -
板上高度 -
安装方式 导线安装
零件状态 在售
包装方式 散装

487223-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

487223-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 487223-6 487223-6数据手册

487223-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7284 ¥ 56.855
10+ $ 5.2759 ¥ 44.1529
25+ $ 4.8639 ¥ 40.7045
50+ $ 4.5739 ¥ 38.278
100+ $ 4.3011 ¥ 35.9951
250+ $ 3.9656 ¥ 33.1875
500+ $ 3.7295 ¥ 31.2109
1000+ $ 3.6316 ¥ 30.3916
库存: 106
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.85
