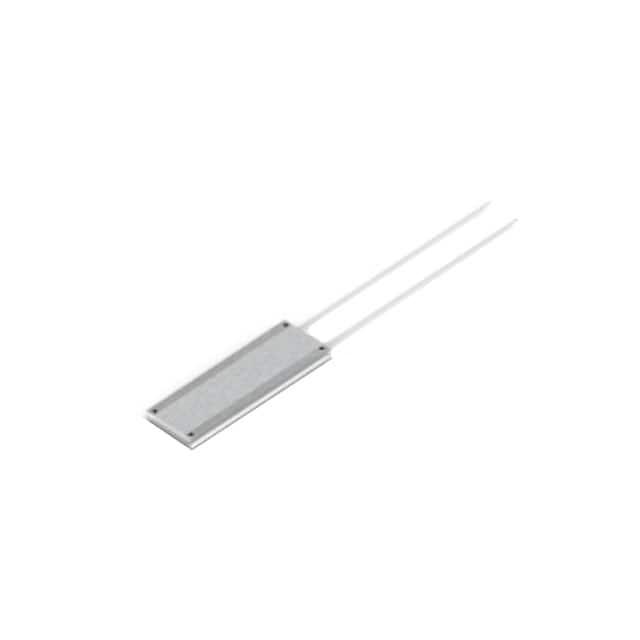

HCF216J220RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 220Ω 200W 螺纹安装 216mm*76mm*15mm
供应商型号: 3565659
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF216J220RJ

HCF216J220RJ概述

    # 铝制外壳制动电阻技术手册

    产品简介


    铝制外壳制动电阻是一种专门用于吸收高功率过载并适用于制动应用的新型电阻器。TE Connectivity推出的这款制动电阻具备高性能和紧凑设计的特点,适合空间有限的应用场合。其独特之处在于具有高功率吸收能力、低剖面(厚度仅为15毫米)、IP54防护等级和PTFE绝缘飞线,为连接提供了灵活性。

    技术参数


    电气特性
    - 功率等级:依据性能规范(具体见下表)
    - 容差:±5%,±10%
    - 最大工作电压:1100伏特
    - 绝缘电阻:≥1000兆欧(测试电压为1000伏直流)
    - 介电强度:3500伏交流电(终端至铝体)
    - 温度系数:±200 ppm/°C
    - 电阻体材料:线绕式
    - 飞线长度:300毫米,PTFE绝缘,600伏,耐温范围-50°C到+150°C
    性能规格
    | 类型 | 功率等级(瓦特)@ 40°C | 最大温度(℃) | 电阻范围 | 脉冲负载(瓦特)@ 40°C 120秒周期 |

    | HCF80 | 75 | 200 | 4.7Ω - 1KΩ | 1200s、7.2s、48s脉冲 |
    | HCF110 | 100 | 260 | 4.7Ω - 1KΩ | 1200s、7.2s、48s脉冲 |
    | HCF166 | 160 | 265 | 4.7Ω - 1KΩ | 1200s、7.2s、48s脉冲 |
    | HCF216 | 200 | 275 | 4.7Ω - 1KΩ | 1200s、7.2s、48s脉冲 |
    环境特性
    - 阻值变化(负载寿命):±10%
    - 潮湿耐久性:阻值变化±1%
    - 绝缘电阻:>2000兆欧(测试电压为1000伏)
    - 泄漏电流:<500微安(3500伏交流电)
    - 防护等级:IP54
    - 振动测试:符合IEC 60068-2-6标准

    产品特点和优势


    1. 高功率吸收能力:可以处理高功率过载,适合于制动系统。
    2. 低剖面设计:厚度仅15毫米,适用于空间受限的环境。
    3. 高防护等级:IP54防护等级,可抵御灰尘和潮湿环境。
    4. PTFE绝缘飞线:提供了连接的灵活性和可靠性。

    应用案例和使用建议


    该电阻器广泛应用于工业控制系统、电机驱动、电源供应和电动汽车等领域。例如,在电动车辆中作为能量吸收装置,以提高系统的安全性和稳定性。
    使用建议:
    - 在安装过程中,确保正确的连接方式,以避免连接松动导致的问题。
    - 使用前进行充分的负载寿命测试,以验证其长期稳定性。
    - 定期检查和维护,特别是在潮湿或多尘环境中使用时。

    兼容性和支持


    铝制外壳制动电阻与各种常见的电气控制系统和其他电子元件兼容。TE Connectivity提供全面的技术支持和客户服务,可以通过官方网站获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载时电阻值发生变化 | 确认负载寿命测试结果,必要时更换新件 |
    | 电路不导通 | 检查接线,确保所有连接牢固可靠 |
    | 绝缘电阻下降 | 检查安装环境,移除外部干扰源,如湿气或灰尘 |

    总结和推荐


    铝制外壳制动电阻凭借其出色的功率吸收能力、紧凑的设计和高防护等级,在多种应用场合中表现出色。特别适合需要高效能量管理和空间限制的应用环境。总的来说,强烈推荐使用这款电阻器,尤其是对于那些需要高性能和可靠性的应用。
    更多详细信息和订购选项,请访问TE Connectivity官网或通过电话、电子邮件或在线聊天获取帮助。

HCF216J220RJ参数

参数
引脚数量 -
电阻值 220Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 200W
电阻个数 -
长*宽*高 216mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF216J220RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF216J220RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF216J220RJ HCF216J220RJ数据手册

HCF216J220RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
