CPF0402B432RE1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 432Ω ±0.1% ±25ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: CPF0402B432RE1
供应商: Master
标准整包数: 1000

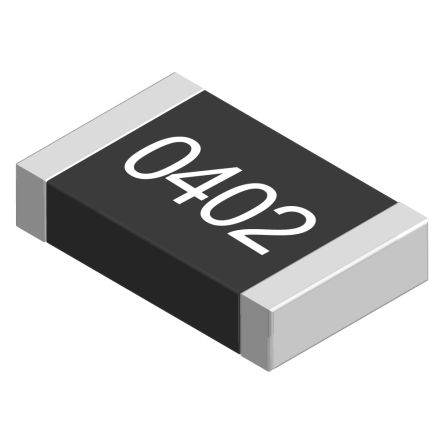

TE CONNECTIVITY 网络阵列电阻 CPF0402B432RE1

CPF0402B432RE1概述

    电子元器件产品技术手册:精密薄膜电阻
    本文将详细介绍一款精密薄膜电阻的产品技术手册内容。这款电阻名为CPF系列,适用于各种需要高精度和稳定性的场合,如通讯、工业控制、仪器仪表和医疗设备等。本文将涵盖产品的基本介绍、技术参数、特点和优势、应用案例及使用建议、兼容性和支持、常见问题及解决方案,以及总结和推荐等内容。

    1. 产品简介


    产品类型: 精密薄膜电阻
    主要功能: 高稳定性,温度系数低(TCR),精准电阻值(0.05%至0.5%的公差)
    应用领域: 通讯设备、工业控制系统、仪器仪表和医疗设备等

    2. 技术参数


    以下是不同芯片尺寸(Chip Size)的CPF系列电阻的主要技术参数:
    | 芯片尺寸 | 额定功率 (70°C) | 电阻范围 | 公差 | 温度系数 (ppm/°C) | 最大操作电压 (V) | 最大过载电压 (V) | 操作温度范围 (°C) | 绝缘电阻 (MΩ) | 稳定性 |
    ||
    | 0201 | 0.03125W | 49.9Ω 至 4.99KΩ | 0.1%, 0.5%, 1% | 25, 50 | 15 | 30 | -55 ~ +155 | >9999 | 0.5% |
    | 0402 | 0.063W | 10Ω 至 511KΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 25 | 50 | -55 ~ +155 | >9999 | 0.5% |
    | 0603 | 0.063W | 4.7Ω 至 1MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 50 | 100 | -55 ~ +155 | >9999 | 0.5% |
    | 0805 | 0.1W | 4.7Ω 至 2MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 100 | 200 | -55 ~ +155 | >9999 | 0.5% |
    | 1206 | 0.125W | 4.7Ω 至 2.49MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5% |
    | 1210 | 0.25W | 4.7Ω 至 2.49MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5% |
    | 2010 | 0.25W | 4.7Ω 至 3MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5% |
    | 2512 | 0.5W | 4.7Ω 至 3MΩ | 0.05%, 0.1%, 0.5%, 1% | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5% |

    3. 产品特点和优势


    - 高稳定性: 本系列产品具有非常低的温度系数(TCR),最低可达15ppm/°C。
    - 高精度: 电阻值的公差可以达到0.05%,保证了精确的测量结果。
    - 广泛的应用范围: 可应用于各种精密电路和高要求的场合。
    - 良好的耐环境特性: 能够在广泛的温度范围内稳定工作,并具有良好的抗湿热、机械冲击等性能。

    4. 应用案例和使用建议


    应用案例:
    1. 在工业自动化控制系统中,用于电流检测和信号放大。
    2. 在医疗设备中,用于高精度传感器的输入输出阻抗匹配。
    3. 在通信设备中,作为滤波器的一部分以调节信号频率。
    使用建议:
    - 在设计时,应确保工作温度在-55°C到+155°C之间。
    - 需要注意电阻的负载能力和过载电压,以避免烧毁。

    5. 兼容性和支持


    - 兼容性: 该系列电阻可以与现有的大多数标准电路板相兼容。
    - 支持和维护: 厂商提供详细的安装指南和技术支持,可通过邮件、电话或在线聊天获得帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 高温环境下电阻值变化大:
    解决方案: 确保安装在散热良好的位置,并考虑使用散热材料进行辅助降温。
    2. 电阻值不稳定:
    解决方案: 检查连接线路是否有松动,或更换为更稳定的电阻型号。
    3. 电阻值超出额定范围:
    解决方案: 检查负载能力是否符合要求,必要时调整电源电压或负载。

    7. 总结和推荐


    综上所述,CPF系列精密薄膜电阻是一款高品质的电子元件,具备高精度、高稳定性和广泛的应用范围。在选择这类元件时,应根据具体的应用需求选择合适的型号。强烈推荐在高精度测量和控制系统中使用此系列电阻。

CPF0402B432RE1参数

参数
电阻值 432Ω
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 -
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售

CPF0402B432RE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0402B432RE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CPF0402B432RE1 CPF0402B432RE1数据手册

CPF0402B432RE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1352 ¥ 1.1238
3000+ $ 0.1332 ¥ 1.1075
5000+ $ 0.1275 ¥ 1.0597
8000+ $ 0.1116 ¥ 0.9276
25000+ $ 0.1008 ¥ 0.8251
50000+ $ 0.0944 ¥ 0.7732
100000+ $ 0.0931 ¥ 0.762
150000+ $ 0.0931 ¥ 0.762
库存: 3000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1123.8
