6339191-4

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: 泰科 RJ45接口 6339191系列, 母座RJ45 连接器, 印刷电路板安装型, 8路1 x 1口, Cat5
供应商型号: UA-6339191-4
供应商: 海外现货
标准整包数: 200
TE CONNECTIVITY 模块化连接器 - 插孔 6339191-4

6339191-4概述

    高质量电子元器件技术手册文章

    产品简介

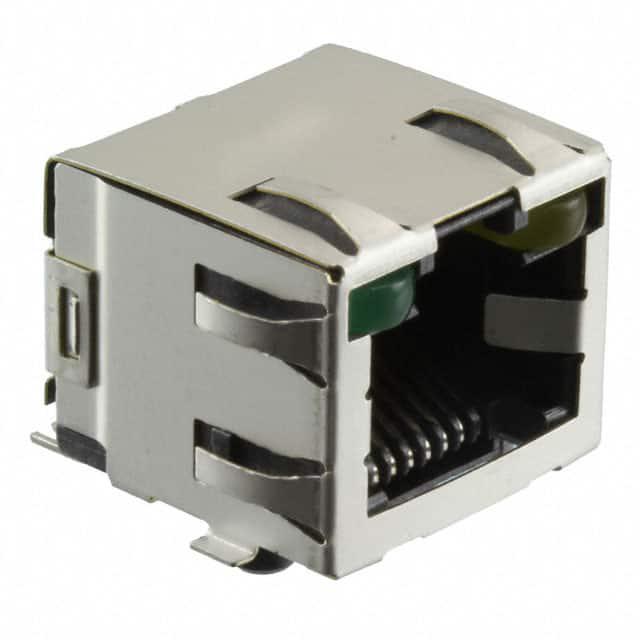

    本文将详细介绍一款高性能的RJ45连接器——型号为6339191-4。这款RJ45连接器是一款单端口连接器,采用标准接触密度设计,适配1 x 1矩阵配置,符合Cat 5电缆标准,具有屏蔽功能,并且采用了倒置卡扣式锁紧结构。该连接器广泛应用于网络设备、通信系统及计算机周边设备等领域。

    技术参数


    以下为6339191-4型RJ45连接器的技术参数:
    - 产品类型:单端口RJ45连接器
    - 接口类型:RJ45
    - 安装方式:直角安装(Right Angle)
    - 端口配置:单端口,1 x 1矩阵配置
    - 接触密度:标准
    - 接触点数:8个位置,8个已加载位置
    - 电流额定值:最大1.5A
    - 工作温度范围:-40°C 至 85°C
    - 外壳材料:液态晶聚合物(LCP)
    - LED指示灯:顶部左侧绿色,顶部右侧黄色
    - 接触材料:磷青铜,表面镀金
    - 连接器高度:13.35mm
    - 包装:每卷200个

    产品特点和优势


    6339191-4型RJ45连接器具备以下几个显著特点和优势:
    - 高可靠性:该连接器通过了UL 94V-0阻燃等级认证,确保在极端环境下依然保持安全可靠。
    - 环境适应性强:宽泛的工作温度范围(-40°C至85°C)使其适用于各种恶劣环境。
    - 高速传输:满足Cat 5电缆标准,支持高速数据传输需求。
    - 卓越的机械性能:使用镀镍的磷青铜作为基础材料,结合表面镀金工艺,确保良好的电气性能和长期稳定性。
    - 易于安装和维护:直角安装方式和简单的表面贴装工艺使安装和维护变得简单快捷。

    应用案例和使用建议


    6339191-4型RJ45连接器已在多种应用中得到验证,如路由器、交换机、网络服务器、机顶盒等网络设备。以下是一些具体的应用场景及使用建议:
    - 路由器和交换机:由于其坚固耐用的设计,适合在这些需要长时间稳定工作的环境中使用。
    - 工业控制设备:其宽泛的工作温度范围使其能够在工业自动化环境中可靠运行。
    - 网络设备:考虑到信号传输的稳定性,可以将此连接器应用于关键网络节点以减少故障率。

    兼容性和支持


    6339191-4型RJ45连接器可与其他TE Connectivity品牌的相应组件无缝配合使用,如下所示:
    - TE Part #1825027-1:TACT PB开关
    - TE Part #1759503-1:mini PCI-E 8H Type I封装
    - TE Part #2-2324245-4:双排垂直固定接头组件
    TE Connectivity提供全面的技术支持和服务,客户可通过拨打+1 800 522 6752获取帮助。此外,该产品符合多项环保法规要求,如欧盟RoHS指令、REACH规定等,确保绿色环保生产。

    常见问题与解决方案


    以下是几个常见的使用问题及其解决方案:
    - 问题:如何正确安装6339191-4型RJ45连接器?
    解决方案:确保连接器与电路板垂直对齐,并使用正确的焊接技术进行表面贴装。注意检查焊点是否有短路或虚焊现象。

    - 问题:如何判断连接器是否正常工作?
    解决方案:使用网络测试仪或通过网络设备自带的诊断工具检查连接器的连通性。如果测试结果显示连通性良好,则表明连接器工作正常。

    总结和推荐


    综上所述,6339191-4型RJ45连接器凭借其卓越的性能和广泛的适用性,成为网络设备、通信系统及其他相关领域的理想选择。无论是从可靠性、兼容性还是易用性角度来看,该产品均表现出色。因此,强烈推荐使用6339191-4型RJ45连接器以满足您的各类需求。

6339191-4参数

参数
防护等级 -
朝向 90度,向上
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
长*宽*高 18.64mm(长度)*15.62mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6339191-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6339191-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 6339191-4 6339191-4数据手册

6339191-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
