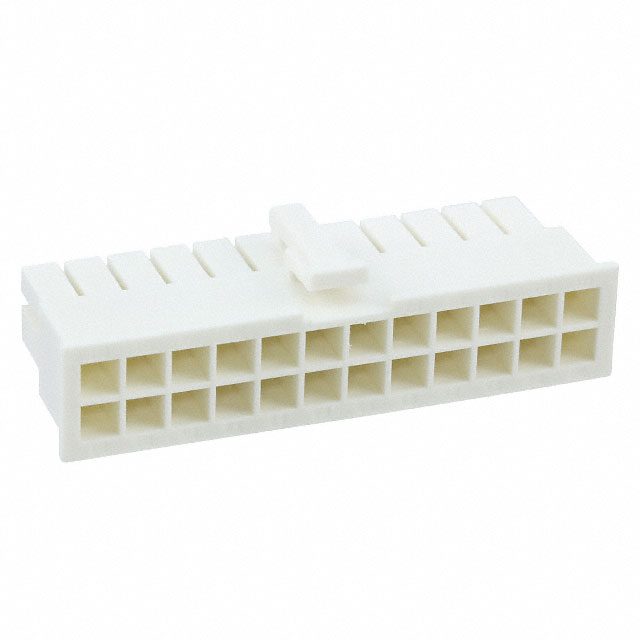

2-1969603-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 2 24pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 53.6mm(长度)
供应商型号: N-2-1969603-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2-1969603-4

2-1969603-4概述

    VAL-U-LOK 24 Position Rectangular Power Connector Housing 技术手册

    产品简介


    VAL-U-LOK系列矩形电源连接器是适用于电线与板式连接以及电线与电线连接的重要部件。这些连接器适用于各种高要求的应用场合,包括工业控制、电信设备、汽车电子系统等领域。本手册详细介绍了型号为2-1969603-4的24位置矩形电源连接器底座(Housing)的主要特性和技术参数。

    技术参数


    - 连接器类型: 矩形电源连接器
    - 位置数量: 24位
    - 中心线间距: 4.2 mm [0.165 in]
    - 电气特性: 最大操作电压 600 VAC
    - 安装方式: 电缆自由悬挂式
    - 工作温度范围: -40 – 105 °C [-40 – 221 °F]
    - 材料: 聚酰胺(Housing材料)
    - 颜色: 白色
    - 尺寸: 高度 11.7 mm [0.461 in],宽度 19.8 mm [0.779 in],长度 51.6 mm [2.031 in]

    产品特点和优势


    - 可靠的设计: 24位置设计,适用于广泛的电源和信号电路应用。
    - 耐用的材料: 使用聚酰胺材料,具有良好的耐热和机械强度。
    - 高温适应性: 工作温度范围宽,可在极端环境下稳定运行。
    - 防火等级: UL 94V-2认证,保证产品安全性。
    - 多种型号可选: 提供多种组合以满足不同的应用需求。

    应用案例和使用建议


    - 应用案例: 在工业控制系统中作为电源和信号传输的接口。
    - 使用建议:
    - 确保连接器与电缆之间没有松动,以防接触不良。
    - 注意环境温度变化对连接器的影响,特别是在极端条件下。
    - 建议定期检查连接器的磨损情况,确保安全可靠的操作。

    兼容性和支持


    - 兼容性: 与同一系列的插头相兼容。
    - 支持服务: 提供技术支持热线 +1 800 522 6752,可以获取更多帮助。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查连接器是否正确安装,并确认电缆连接牢固。
    2. 问题: 温度过高导致失效。
    - 解决方案: 安装散热片或改进散热措施,确保工作环境温度在允许范围内。

    总结和推荐


    VAL-U-LOK 24位置矩形电源连接器底座在设计上非常可靠,能够在广泛的工作环境中提供稳定的电力和信号传输。它的耐用性、高可靠性以及广泛的适用范围使其成为众多应用的理想选择。强烈推荐在需要高可靠性的工业设备中使用该产品。
    该技术手册详细介绍了VAL-U-LOK 24位置矩形电源连接器底座的规格、特点和应用,提供了实用的信息和建议,以确保用户能够充分利用这一优秀的产品。

2-1969603-4参数

参数
触头端接 压接
针脚数 24pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 53.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

2-1969603-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1969603-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1969603-4 2-1969603-4数据手册

2-1969603-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4346 ¥ 3.9527
750+ $ 0.3708 ¥ 3.3724
1500+ $ 0.3162 ¥ 2.8758
库存: 1500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 988.17
直接购买
加入购物车
