330896-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: A136073TR-ND
供应商: Digi-Key
标准整包数: 2500
TE CONNECTIVITY 端子 - 环形端子 330896-2

330896-2概述

    330896-2 Closed Ring Tongue Terminal 技术手册

    1. 产品简介

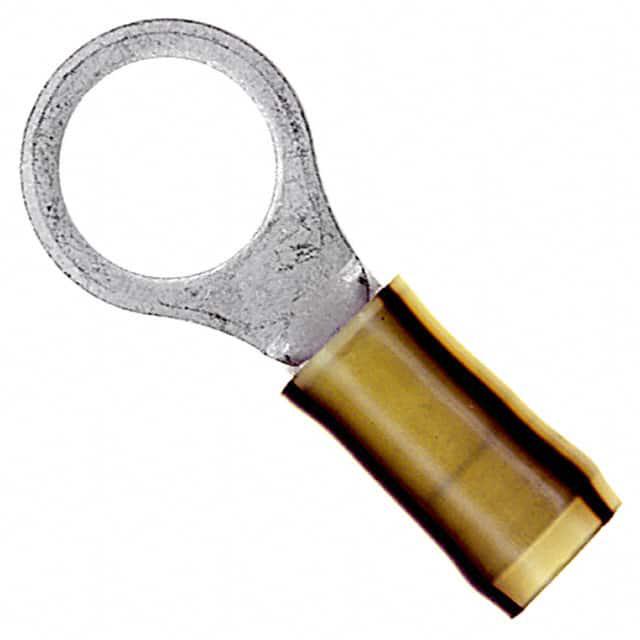

    330896-2 是一种闭式环舌端子,适用于16至14 AWG(美国线规)的导线。这种端子广泛应用于工业自动化、汽车制造、电力设备等领域,特别适合需要高可靠性的电气连接场合。它具有优良的机械强度和电气性能,可以提供稳定的电气连接。

    2. 技术参数


    - 产品类型:闭式环舌端子
    - 接线范围:16至14 AWG
    - 柱头尺寸:3/8英寸
    - 柱头直径:9.91毫米(0.39英寸)
    - 绝缘类型:部分绝缘
    - 端子形态:直形
    - 端子材料:镀锡铜
    - 外壳颜色:黄色
    - 条纹颜色:黑色
    - 重量:4.889克
    - 电压等级:300伏
    - 兼容绝缘直径范围:3.81至5.84毫米(0.15至0.23英寸)
    - 最大兼容绝缘直径:5.84毫米(0.23英寸)
    - 工作温度范围:105°C(221°F)

    3. 产品特点和优势


    - 重型设计:330896-2 端子采用了重型设计,确保在严苛环境中依然保持稳定可靠的电气连接。
    - 镀锡铜材料:镀锡铜材料不仅具有良好的导电性能,还具有优异的抗氧化性能,能够延长端子的使用寿命。
    - 部分绝缘:部分绝缘设计减少了热量损失,提高了能量传输效率。
    - 高强度:端子的机械强度高,能够承受频繁的插拔操作而不会损坏。
    - 标准化设计:符合多种行业标准,包括欧盟RoHS、ELV及REACH,确保产品质量和环保合规性。

    4. 应用案例和使用建议


    - 应用案例:该端子常用于工业自动化控制柜中的电缆连接,汽车制造中的电路连接,以及各种电力设备的电线固定。
    - 使用建议:在安装过程中,请确保导线的绝缘层与端子的绝缘部分对齐,以防止因接触不良导致的电气故障。此外,建议定期检查端子的紧固情况,以确保长期可靠性。

    5. 兼容性和支持


    - 兼容性:330896-2 端子兼容多种规格的导线,包括铜基材的导线,镀锡的导线也可以正常使用。
    - 支持和服务:对于技术支持和售后问题,您可以拨打 +1 800 522 6752 联系客服团队,他们将为您提供专业的帮助。

    6. 常见问题与解决方案


    - 问题1:端子无法牢固地固定在导线上。
    - 解决方案:请确保导线插入深度适当,并且端子的压接工具设置正确。如果问题仍然存在,请联系技术支持获取进一步的帮助。
    - 问题2:端子表面出现腐蚀。
    - 解决方案:这可能是由于环境湿度过高或化学污染造成的。建议采取防护措施,例如使用防潮包装或将设备存放在干燥的环境中。
    - 问题3:端子接触不良。
    - 解决方案:请仔细检查端子与导线之间的接触面是否清洁,并确保端子完全覆盖导线的裸露部分。

    7. 总结和推荐


    330896-2 闭式环舌端子是一款高品质的产品,具有出色的电气性能和机械强度,适用于多种工业应用。其部分绝缘设计和高可靠性使其成为许多严苛环境下的首选。总体来说,我们强烈推荐这款端子用于需要高性能电气连接的应用场合。
    如果您有任何疑问或需要进一步的信息,请随时联系我们。

330896-2参数

参数
长*宽*高 13.49mm(宽度)*1.22mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

330896-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

330896-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 330896-2 330896-2数据手册

330896-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.7035 ¥ 5.8873
5000+ $ 0.6699 ¥ 5.6064
7500+ $ 0.6511 ¥ 5.4485
12500+ $ 0.628 ¥ 5.2558
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 14718.25
