HCH335J220RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 220Ω 500W 法兰安装 335mm*60mm*32mm
供应商型号: 3728022
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCH335J220RJ

HCH335J220RJ概述

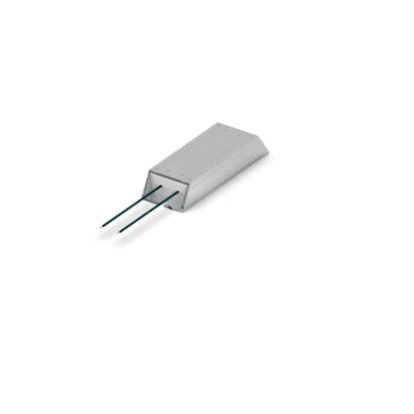

    TE Connectivity Aluminum Housed Braking Resistor 技术手册解析

    产品简介


    TE Connectivity 近期推出了全新的铝制外壳制动电阻器,型号为 HCH 系列。该系列电阻器设计用于吸收高功率过载,特别适用于制动应用。其主要功能包括高效能、卓越的耐久性及出色的过载能力,使其成为多种工业应用的理想选择。

    技术参数


    以下是该型号电阻器的主要技术参数和技术规格:
    - 功率等级:
    - HCH165:200W(@40°C)
    - HCH215:300W(@40°C)
    - HCH265:400W(@40°C)
    - HCH335:500W(@40°C)
    - 最高工作电压:1100V
    - 绝缘电阻:大于100MΩ(@1000VDC)
    - 介电强度:3500VAC(@1m终端 - 铝壳)
    - 温度系数:±200ppm/°C
    - 电阻范围:
    - HCH165:6.8Ω - 220Ω
    - HCH215:6.8Ω - 220Ω
    - HCH265:10Ω - 220Ω
    - HCH335:10Ω - 220Ω
    - 防护等级:IP54
    - 电阻体材料:阳极氧化挤压铝型材

    产品特点和优势


    - 高功率过载能力:设计用于吸收高功率过载,确保在制动应用中能够稳定运行。
    - IP54 防护等级:具备防尘和防水功能,能够在恶劣环境中保持性能稳定。
    - PTFE 绝缘飞线:增加连接灵活性,提高整体可靠性。
    - 宽广的电阻范围:涵盖多个常用阻值,适用于不同的应用需求。

    应用案例和使用建议


    这些电阻器广泛应用于各种工业场合,如变频器、电机驱动系统和发电机等。在实际应用中,根据负载周期的不同,可以选择合适的电阻型号以满足特定的应用需求。例如,在需要短时大功率输出的场合下,HCH335 系列具有更高的功率处理能力。在使用过程中,注意不要超出其额定工作电压,以确保长期稳定性。

    兼容性和支持


    HCH 系列电阻器与其他电子元件具有良好的兼容性,易于集成到现有的系统中。TE Connectivity 提供全面的技术支持,包括电子邮件、电话和在线聊天等多种方式,以帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 如何确定正确的电阻型号?
    - 确认所需的工作功率和电阻范围。查阅技术手册中的性能规范部分,根据实际应用场景选择合适的型号。
    2. 如何测试绝缘电阻?
    - 使用校准后的兆欧表,在1000V DC条件下进行测试,结果应大于100MΩ。
    3. 在潮湿环境中如何确保可靠运行?
    - 选择具备 IP54 防护等级的产品,并按照制造商的建议进行安装和维护,确保长期可靠运行。

    总结和推荐


    总体而言,TE Connectivity 的 HCH 系列铝制外壳制动电阻器在高功率吸收能力和防护性能方面表现优异。其灵活的连接方式和广泛的适用范围使得它成为众多工业应用的优选产品。对于需要高可靠性、高功率处理能力的制动系统来说,这一系列产品无疑是一个值得推荐的选择。

HCH335J220RJ参数

参数
精度 ±5%
额定功率 500W
电阻个数 -
引脚数量 -
电阻值 220Ω
温度系数 ±200ppm/℃
长*宽*高 335mm*60mm*32mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCH335J220RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCH335J220RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCH335J220RJ HCH335J220RJ数据手册
