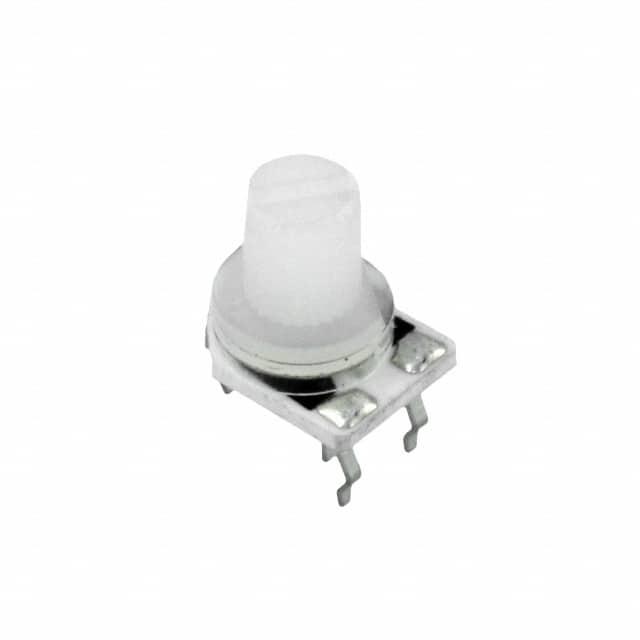

409HS102M

厂牌: TE CONNECTIVITY
产品描述: 1KΩ ±20% 500mW ±250ppm/℃ 通孔安装 6.2mm(高度)
供应商型号: JY-409HS102M
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电位器及其他可变电阻器 409HS102M

409HS102M概述


    产品简介


    产品名称:409系列经济型调节器
    产品类型:409系列经济型调节器是一种具有高稳定性的电阻调节器,适用于多种工业和专业设备。该系列产品具有稳定性高、构造坚固、适应性强等特点,常用于电源供应、电信设备、医疗仪器和汽车行业等领域。
    主要功能:
    - 高稳定性的Cermet电阻元件
    - 坚固耐用的结构设计
    - 多种调整方式(顶部、底部、侧面、指针式、自动和骨架式)
    - 宽泛的阻值范围(100欧姆到1兆欧姆)
    应用领域:
    - 工业和专业设备
    - 电源供应
    - 电信设备
    - 医疗仪器
    - 汽车行业

    技术参数


    电气特性:
    - 终止力矩:最小50mNm
    - 启动扭矩:最大30mNm
    - 机械调整角度:名义260°
    - 操作寿命:100转
    - 阻值范围:100Ω至1MΩ(线性)
    - 阻值精度:±20%
    - 终端电阻:2%(名义值)
    - 滑动电流:最大50mA
    - 功率等级:在70°C时为0.5W,至100°C时降额至零
    - 极限元件电压:最大200V直流或交流峰值
    机械特性:
    - 终止力矩:最小50mNm
    - 启动扭矩:最大30mNm
    - 机械调整角度:名义260°
    环境特性:
    - 温度范围:-25°C至+100°C
    - 负载寿命(70°C):在1000小时后ΔR < 5%
    - 防尘密封
    - 气候类别:25/100/21
    - 转动噪声(CRV):最大3%
    - 温度系数:±250ppm/°C

    产品特点和优势


    - 稳定高分辨率:采用稳定的Cermet电阻元件,确保长时间使用后的精确性和可靠性。
    - 坚固构造:通过高耐久性材料和设计,确保产品能够在恶劣环境下长期稳定运行。
    - 广泛的适用性:提供多种安装方式和广泛的阻值范围,满足不同应用场景的需求。
    - 高可靠性:具备良好的防尘防水性能,能在多变的环境中保持优异的电气性能。
    - 自动调整头:配备自动调整头,方便用户进行快速精准的调节。

    应用案例和使用建议


    应用案例:
    409系列经济型调节器广泛应用于汽车工业、医疗仪器和通信设备等领域。例如,在汽车电子控制系统中,它可以作为电压调节器或温度传感器的一部分,保证系统的可靠运行。
    使用建议:
    - 在选择阻值时,考虑到20%的精度容差,用户应该预留一定的余量,以应对可能的波动。
    - 使用时注意温度系数的影响,特别是在极端环境下,应根据实际工作温度选择合适的型号。
    - 安装时务必确保良好的电气连接,避免接触不良导致的信号干扰。

    兼容性和支持


    409系列调节器与多种电路板和其他电子元件兼容,可广泛应用于不同的设备和系统。制造商提供详细的安装指南和技术支持,用户可以通过官网获取最新版本的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:调节器出现阻值漂移
    - 解决方案:检查工作温度是否超出额定范围,确认安装位置是否有足够的散热空间。

    2. 问题:调节器无法正常启动
    - 解决方案:检查启动扭矩是否符合要求,确保电气连接正确且无短路现象。

    3. 问题:调节器在高温下工作不稳定
    - 解决方案:考虑选用更大功率的型号,确保在高温条件下依然能够正常工作。

    总结和推荐


    409系列经济型调节器凭借其高稳定性和广泛的应用范围,成为众多工业和专业设备的理想选择。它的坚固构造和良好的防尘防水性能使其在各种复杂环境中表现出色。总体而言,我们非常推荐这一产品给需要高精度和可靠性的应用场景。

409HS102M参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 500mW
温度系数 ±250ppm/℃
锥度 -
额定电压 -
长*宽*高 6.2mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装,散装

409HS102M厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

409HS102M数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 409HS102M 409HS102M数据手册

409HS102M封装设计

查看详情并下载
Symbol
Footprint
3D Model
