DTM04-4P-E003

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器母座, DTM系列, 4路, 2行, 7.5A
供应商型号: U-DTM04-4P-E003
供应商: 云汉优选
标准整包数: 1

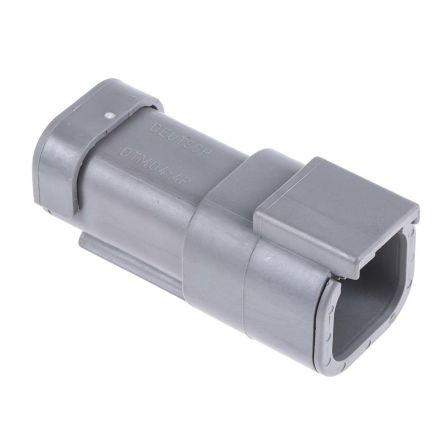

TE CONNECTIVITY 汽车连接器 DTM04-4P-E003

DTM04-4P-E003概述


    产品简介


    DTM04-4P-E003 是一款适用于线对线连接的终端插座,由 Deutsch DTM 系列生产。它是一种适用于混合和电源应用的密封终端套管,提供四个接触点,中心线间距为3.81毫米(0.15英寸)。该组件主要应用于汽车和其他需要高可靠性的电气连接的领域,如电力传输和混合信号电路。

    技术参数


    - 中心线间距 (Pitch):3.81 mm (0.15 in)
    - 连接器类型:针式终端套管,适用于线对线连接
    - 位置数:4个
    - 操作电压:250 VAC
    - 额定电压:250 V
    - 主绝缘体颜色:灰色
    - 端子尺寸:20号
    - 接触电流额定值:最大7.5 A
    - 接线方式:压接电线和电缆
    - 温度范围:-55°C至125°C (-67°F至257°F)
    - 保护等级:IP68,IP6K9K
    - 包装数量:1个
    - 兼容的绝缘直径范围:1.35 - 3.05 mm (0.053 - 0.12 in)

    产品特点和优势


    1. 密封性:设计为密封式,具有良好的防尘防水性能。
    2. 高性能:额定电压高达250 VAC,适合高功率应用。
    3. 宽温度范围:能够在极端环境下工作,适用于各种恶劣条件。
    4. 易于安装和维护:集成的一次性锁扣功能使安装更简单,并确保连接的安全性和可靠性。
    5. 多位置选择:提供多种不同位置数量的选择,以适应不同的应用需求。

    应用案例和使用建议


    应用案例:DTM04-4P-E003 可用于电动汽车电池管理系统、电动机控制单元(MCU)和车辆灯光系统等。例如,在电动汽车中,该连接器可用于电池组之间的电气连接,确保可靠的电力传输。
    使用建议:
    - 在使用前检查插头和插座是否正确安装,以确保最佳性能。
    - 在极端温度条件下使用时,考虑使用额外的防护措施。
    - 定期进行电气测试和维护,确保连接器的长期可靠性和安全性。

    兼容性和支持


    DTM04-4P-E003 可与 DEUTSCH DTM 系列的其他终端配件(如密封塞、端子和紧固件)配合使用。这些配件能够增强连接器的整体性能,提高系统的稳定性和耐久性。技术支持热线:+1 800 522 6752。

    常见问题与解决方案


    问题1:如何确保连接器在高温下仍能正常工作?
    解答:该连接器设计能在-55°C至125°C范围内正常工作。在极端高温环境中,建议使用散热片或其他冷却装置,确保整体系统的工作温度不超过该范围。
    问题2:如果发现接触不良怎么办?
    解答:首先检查插头和插座是否清洁且无损坏。其次,确认连接器是否完全插入并且锁扣功能已激活。如果问题仍然存在,请联系技术支持进行进一步诊断。

    总结和推荐


    DTM04-4P-E003 是一款高性能的线对线连接终端套管,特别适用于汽车及其他工业应用。其高可靠性、广泛的工作温度范围和良好的兼容性使其在市场上具有显著的竞争优势。经过详细的技术规格分析和应用案例考察,我们推荐此产品,特别是在对电力传输要求较高的场合。
    综上所述,DTM04-4P-E003是一款非常值得购买和使用的连接器,非常适合在需要高度可靠性的电气连接场景中使用。

DTM04-4P-E003参数

参数
排数 2
间距 4.191
针脚数 4
长*宽*高 43.688mm*19.2mm*19.61mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DTM04-4P-E003厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTM04-4P-E003数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DTM04-4P-E003 DTM04-4P-E003数据手册

DTM04-4P-E003封装设计

查看详情并下载
Symbol
Footprint
3D Model
