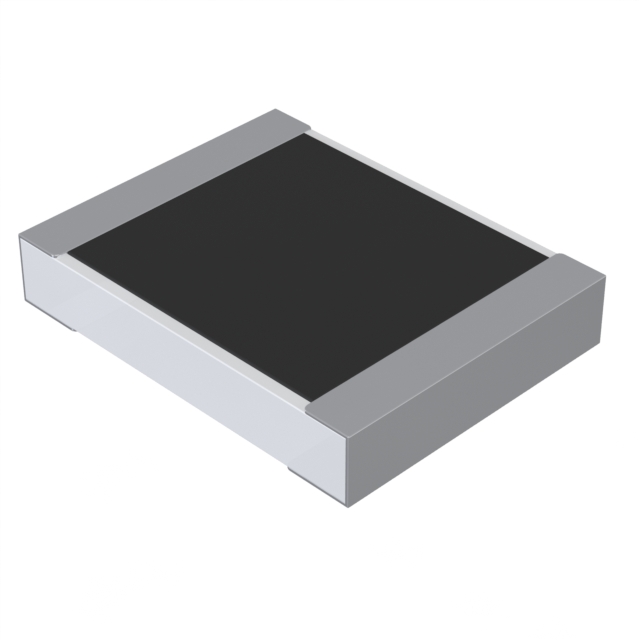

RL73H2ER24FTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 240mΩ ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.1mm*2.5mm*650μm
供应商型号: N-RL73H2ER24FTD
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 RL73H2ER24FTD

RL73H2ER24FTD概述

    # SMD低欧姆电流感应电阻器技术手册

    产品简介


    基本介绍
    TE Connectivity推出的RL73系列和RLP73系列SMD(表面贴装)低欧姆电流感应电阻器专为电流检测位置而设计。这些电阻器采用特殊的金属釉电阻元件和镍阻挡层,在焊接点下方延长终端寿命。随着半导体制造商对电池充电管理和低压电源供应IC的发展,RL73系列和RLP73系列应运而生,以满足市场上对低欧姆分流电阻的需求,作为电流传感器。
    主要功能
    - 高达2W(70°C)功率
    - 支持多种尺寸芯片(0201至2512)
    - 终端处理电镀100%雾锡
    应用领域
    - 通信
    - 音频
    - 汽车
    - 低压电源供应
    - 电源管理应用

    技术参数


    | 类型 | 尺寸 | 温度系数 (PPM/°C) | 功率等级 (70°C) | 电阻范围 (Ω) | 最大工作电流 (A) | 包装 |

    | RL73 | 0201 | ±1000 | 0.05W | R10 – R13 | 0.70A | 纸带 |
    | RL73 | 0402 | ±400 | 0.0625W | R05 – R091 | 1.11A | 纸带 |
    | RL73 | 0603 | ±600 | 0.1W | R020 – R047 | 2.23A | 纸带 |
    | RL73 | 0805 | ±600 | 0.125W | R020 – R047 | 2.50A | 纸带 |
    | RL73 | 1206 | ±600 | 0.25W | R010 – R020 | 5.00A | 纸带 |
    | RL73 | 1210 | ±600 | 0.5W | R010 – R020 | 7.07A | 纸带 |
    | RL73 | 2010 | ±600 | 0.75W | R010 – R020 | 8.66A | 塑料带 |
    | RL73 | 2512 | ±600 | 1W | R010 – R020 | 10.0A | 塑料带 |
    | RLP73| 0402 | ±400 | 0.125W | R051 – R091 | 1.56A | 纸带 |
    | RLP73| 0603 | ±400 | 0.125W | R051 – R091 | 1.98A | 纸带 |
    | RLP73| 0805 | ±400 | 0.25W | R051 – R091 | 2.21A | 纸带 |
    | RLP73| 1206 | ±600 | 0.5W | R010 – R020 | 7.07A | 纸带 |
    | RLP73| 1210 | ±600 | 0.75W | R010 – R020 | 8.66A | 纸带 |
    | RLP73| 2010 | ±600 | 1W | R010 – R020 | 10A | 塑料带 |
    | RLP73| 2512 | ±600 | 2W | R010 – R020 | 14.1A | 塑料带 |

    产品特点和优势


    - 高功率密度:在70°C下最高可达到2W功率。
    - 温度稳定性:具有不同的温度系数,适用于各种应用环境。
    - 多样化的封装选项:提供了从0201到2512的各种尺寸,满足不同需求。
    - 长期可靠性:采用特殊材料和结构,确保在恶劣环境下仍能保持良好性能。

    应用案例和使用建议


    实际应用场景
    - 通信设备:用于监测电源电压和电流变化。
    - 汽车电子:监测电池管理系统中的电流。
    - 音频设备:在电源管理中测量电流。
    使用建议
    - PCB布局:根据尺寸选择合适的焊盘布局。
    - 焊接参数:参照推荐的焊接温度曲线进行操作,确保焊接质量。
    - 包装方式:选择合适的包装类型,如纸带或塑料带,便于运输和存储。

    兼容性和支持


    - 兼容性:这些电阻器可以与其他标准SMD设备配合使用。
    - 技术支持:通过TE Connectivity官方网站或电话寻求帮助。

    常见问题与解决方案


    1. 问题:电阻器焊接时出现虚焊现象。
    解决方案:调整焊接参数,确保温度和时间符合推荐标准。
    2. 问题:电阻器在高温环境下工作不稳定。
    解决方案:参考电源衍生曲线,在超过70°C时降低功率使用。
    3. 问题:电阻器在潮湿环境中发生腐蚀。
    解决方案:使用符合标准的防护措施,确保储存条件符合要求。

    总结和推荐


    RL73系列和RLP73系列SMD低欧姆电流感应电阻器是高性能、高可靠性的电流传感器,广泛应用于多种行业。它们具备高功率密度、多样化的封装选项和良好的温度稳定性,非常适合需要精确电流测量的应用场景。我们强烈推荐在相关项目中使用这些电阻器,以提高系统整体性能和可靠性。

RL73H2ER24FTD参数

参数
电阻值 240mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*2.5mm*650μm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
