968182-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器外壳 汽车连接器母座, Junior Power Timer/Micro Timer III系列, 4路, 2行, 插入式安装
供应商型号: 26M-968182-1
供应商: 云汉优选
标准整包数: 1

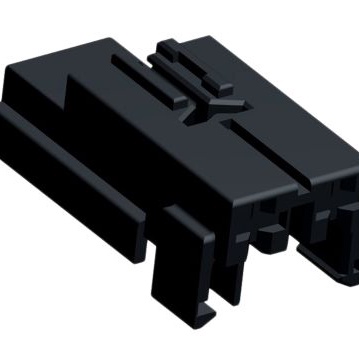

TE CONNECTIVITY 汽车连接器 968182-1

968182-1概述


    产品简介


    产品名称:968182-1 Housing for Female Terminals, Wire-to-Wire, 4 Position, 5.5 mm / 8 mm [.216 in / .314 in] Centerline
    产品类型:端子壳体,用于线对线连接,支持电源和信号传输。
    主要功能:
    - 支持4个位置,提供混合和杂合连接功能。
    - 具备初级锁定特性,可适配多种接线需求。
    应用领域:
    - 主要应用于汽车连接器系统,包括电源和信号传输,适合各种复杂的电气连接需求。

    技术参数


    基本规格:
    - 连接器系统:线对线
    - 规格:4位
    - 中心线间距:5.5 mm / 8 mm [.216 in / .314 in]
    - 材料:PBT/ASA-GF20
    电气特性:
    - 额定电压:12 V, 14 V, 24 V
    - 接触电流:最大为10 A(1.6 mm接触尺寸)和30 A(2.8 mm接触尺寸)
    - 工作温度范围:-40 °C 至 130 °C [-40 °F 至 266 °F]
    机械特性:
    - 高度:13.7 mm [.539 in]
    - 宽度:33.7 mm [1.327 in]
    - 长度:16.9 mm [.665 in]
    - 行间距:4.3 mm [.169 in]

    产品特点和优势


    独特功能:
    - 模块化设计,便于组装和拆卸。
    - 多种接触尺寸支持(1.6 mm 和 2.8 mm),适用于不同类型的电线连接。
    - 强制锁定机制确保安全可靠的连接。
    - 环境适应性强,能够在宽广的工作温度范围内保持稳定性能。
    市场竞争力:
    - 在汽车行业广泛应用,满足复杂电气连接需求。
    - 获得多项环保认证(如RoHS和REACH),符合现代环保标准。

    应用案例和使用建议


    应用案例:
    - 汽车电子模块:该端子壳体广泛应用于各类汽车电子模块,如控制单元、传感器接口等。
    - 仪表盘连接:在汽车仪表盘内提供稳定的信号传输通道。
    使用建议:
    - 线材选择:根据接触电流选择合适的电线材料,确保最佳性能。
    - 安装注意事项:安装时注意保持正确的接触尺寸和中心线间距,以确保可靠连接。
    - 环境适应性:在极端环境中,应采取额外保护措施,确保连接稳定性。

    兼容性和支持


    兼容性:
    - 该端子壳体可与其他汽车连接器及终端配件(如JPT/MT3BU-GH ASSY4P)兼容。
    - 适用于TE公司的其他系列,如Junior Power Timer和Micro Timer III。
    支持信息:
    - 客户服务热线:+1 800 522 6752
    - 技术支持和维修服务由制造商提供。

    常见问题与解决方案


    常见问题:
    - 问题一:连接器安装困难。
    解决方案:检查是否正确选择了接触尺寸和中心线间距,并确保锁定机构完全锁定。
    - 问题二:接触不良。
    解决方案:确认接触面清洁无损,并重新装配直至达到良好的接触状态。
    - 问题三:耐高温性能不足。
    解决方案:在高温环境下使用时,考虑采用额外的隔热材料或冷却措施。

    总结和推荐


    产品评价:
    - 968182-1端子壳体具有出色的电气性能和机械强度,适用于各种严苛的应用环境。
    - 多种功能和高可靠性使其成为汽车连接器系统的理想选择。
    推荐:
    - 强烈推荐用于汽车电子模块和仪表盘连接等应用场景,因其卓越的性能和广泛的适用性。

968182-1参数

参数
排数 2
间距 8
针脚数 4
长*宽*高 16.9mm*33.7mm*13.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

968182-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

968182-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 968182-1 968182-1数据手册
