36467

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

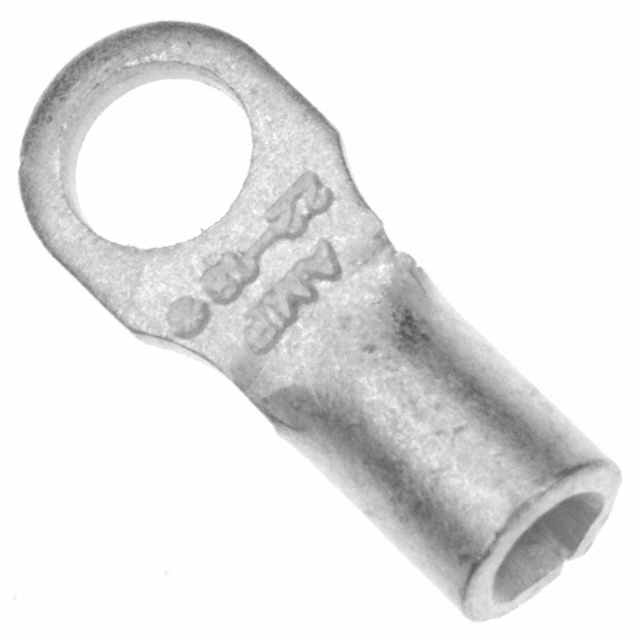

产品描述: Ring Tongue Terminal 16-22AWG Copper 11.33mm Tin Loose
供应商型号: JY-36467
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 36467

36467概述

    电子元器件技术手册:封闭环舌形端子

    1. 产品简介


    封闭环舌形端子(Closed Ring Tongue Terminal)是一种适用于电线连接的电子元器件。它广泛应用于电气系统中,提供可靠的电线连接,确保电流的有效传输。本产品适用于22至16 AWG线径范围内的电线,适合#4/M3螺丝尺寸的应用场合。其独特的封闭环舌设计确保了与螺丝固定件的良好配合,提高了电气系统的稳定性和可靠性。

    2. 技术参数


    - 产品类型:封闭环舌形端子
    - 适用线径范围:22 - 16 AWG
    - 螺丝尺寸:#4 / M3
    - 螺丝直径:3.02 mm [0.119 in]
    - 接触特性:闭合式巴尔结构
    - 终端方向:直立式
    - 终端镀层材料:锡
    - 产品重量:0.414 克
    - 绝缘选项:无绝缘
    - 工作温度范围:170°C [338°F]

    3. 产品特点和优势


    - 独特的封闭环舌设计:确保与螺丝固定件之间的良好电气接触,提高系统的稳定性。
    - 适用线径广泛:覆盖22至16 AWG的线径范围,满足多种应用场景的需求。
    - 坚固耐用:采用高品质材料制造,具有较高的机械强度和耐温性。
    - 操作简便:安装方便,维护简单,适合各类工业环境。
    - 环保合规:符合欧盟RoHS、ELV和REACH标准,确保环保和安全使用。

    4. 应用案例和使用建议


    - 应用场景:适用于电机、发电机、变频器、传感器等各种工业电气设备中的电线连接。
    - 使用建议:
    - 在安装时,确保电线线径与产品规格相符,避免过载现象发生。
    - 定期检查终端与螺丝的接触状态,确保良好的电气连接。
    - 对于高温环境下使用的产品,建议采取适当的散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与铜基材电线及镀锡电线兼容。
    - 包装信息:每包1000个,包装方式为散装件。
    - 技术支持:如有任何技术疑问或需要技术支持,可拨打免费电话+1 800 522 6752联系。

    6. 常见问题与解决方案


    - 问题1:安装后发现终端接触不良。
    - 解决方法:检查终端与螺丝之间的接触是否紧密,必要时重新安装。
    - 问题2:产品表面出现氧化现象。
    - 解决方法:使用适量的润滑剂进行清洁处理,防止进一步氧化。
    - 问题3:在高温环境下使用时,产品性能不稳定。
    - 解决方法:考虑使用更高耐温等级的产品型号,或者增加散热装置。

    7. 总结和推荐


    封闭环舌形端子凭借其独特的设计和广泛的适用范围,在众多工业电气系统中表现出色。该产品具备优良的电气性能和机械强度,且符合多项国际环保标准,使其成为电气连接应用的理想选择。总体而言,我们强烈推荐该产品用于各类工业环境下的电气连接。如有任何技术问题或需要进一步的信息,欢迎随时联系厂商获取技术支持。

36467参数

参数
长*宽*高 4.62mm(宽度)*790μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

36467厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36467数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 36467 36467数据手册

36467封装设计

查看详情并下载
Symbol
Footprint
3D Model
