1744418-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 焊盘 2pin Nylon 4.2A 锡 白色 通孔安装
供应商型号: 1744418-2
供应商: 云汉优选
标准整包数: 600
TE CONNECTIVITY 圆形连接器 1744418-2

1744418-2概述


    产品简介

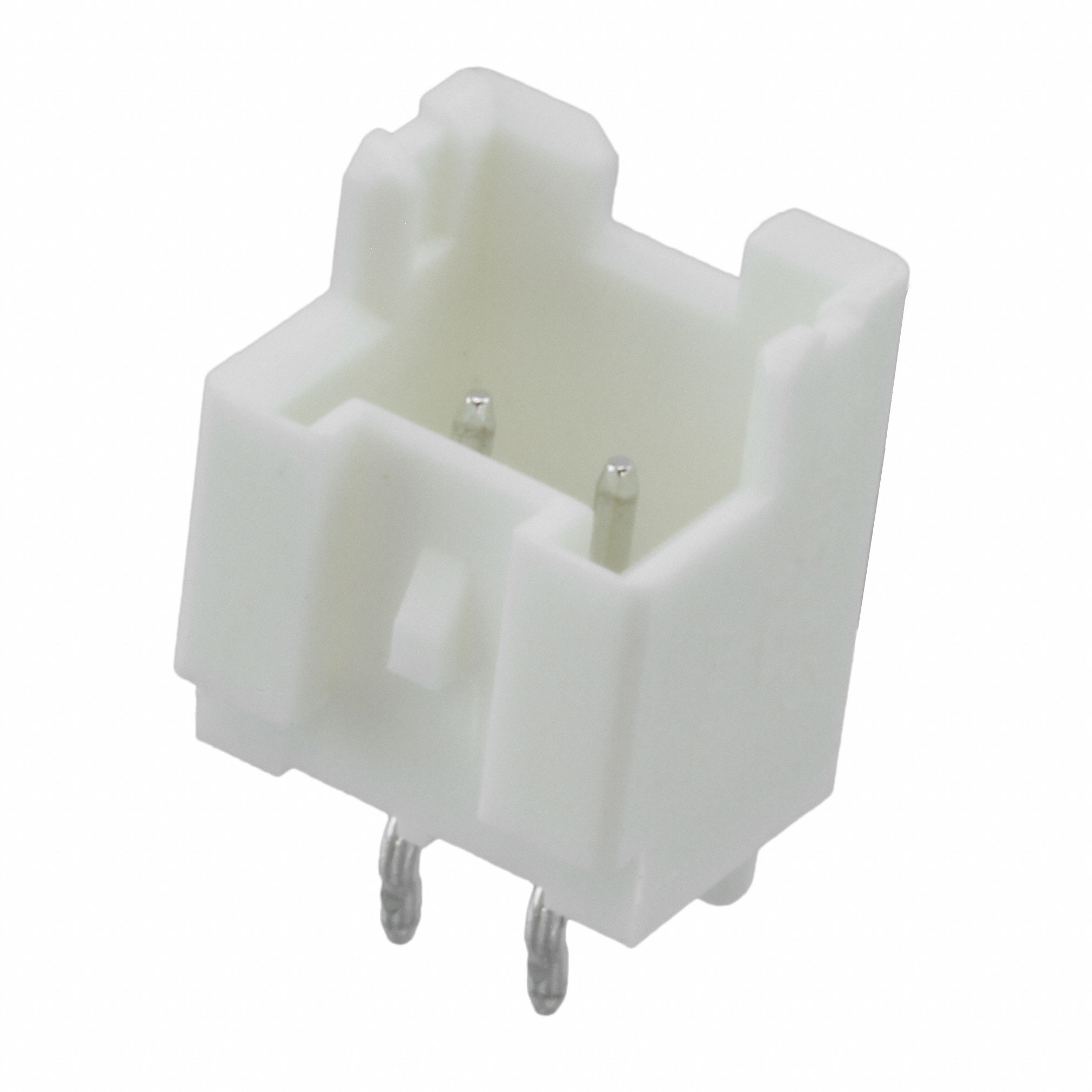

    产品名称:PCB Mount Header, Vertical, Wire-to-Board, 2 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Economy Power 2.5
    产品类型:PCB 安装垂直型双位连接器
    主要功能:用于电线与印刷电路板(PCB)之间的可靠连接,具备完全屏蔽设计以提供更好的信号完整性与抗干扰性能。
    应用领域:广泛应用于工业控制、汽车电子、家用电器等领域,特别适用于需要高可靠性和紧凑空间的应用场景。

    技术参数


    - 连接器系统:线到板
    - 接头类型:全部带罩
    - 连接器端子负载状态:满载
    - 位数:2
    - 行数:1
    - 中心线(间距):2.5 mm [.098 in]
    - 接触件特性:
    - 端子接合插针直径:.6 mm [.024 in]
    - 端子接合区域电镀材料厚度:2 – 5 µm [80 – 200 µin]
    - 端子接触部电镀材料表面涂层:亮光
    - 端子基材:铜合金
    - 端子接触部电镀材料:锡
    - 端子额定电流(最大值):4.2 A
    - 工作电压:250 VAC
    - 操作温度范围:-55 – 105 °C [-67 – 221 °F]
    - 机械附件:
    - PCB 安装对准类型:凸耳
    - 接合对准类型:极化, 极化
    - 接合固定:带有
    - PCB 安装固定类型:扭结
    - 外形尺寸:
    - 连接器长度:10 mm [.394 in]
    - 连接器高度:8.8 mm [.346 in]

    产品特点和优势


    该产品具备多个显著特点:
    - 完全屏蔽:有效防止电磁干扰,提高信号传输质量。
    - 经济实惠:属于Economy Power系列,性价比高。
    - 高性能接点:采用优质铜合金材质和锡镀层,确保高电流承载能力。
    - 高可靠性:经过严格测试,可在广泛的温度范围内稳定工作。
    - 极化设计:确保正确的插接方向,避免错误连接。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化控制系统中,特别是在汽车电子设备中作为信号和电源传输的重要组件。
    使用建议
    - 在选择配套产品时,应注意其兼容性,如使用TE的1744057-2或1744418-6等型号的配合件。
    - 注意焊接时的温度控制,确保焊接质量和连接器的长期稳定性。
    - 定期检查连接器是否松动或损坏,必要时及时更换以保持系统的可靠性。

    兼容性和支持


    - 兼容性:该产品与TE公司的多个相关型号兼容,例如1744057-2、1744418-6等。
    - 支持服务:TE公司提供了强大的技术支持团队,用户可以通过电话+86 400 820 6015获取帮助。产品文档齐全,包含详细的规格书、CAD文件、产品图纸等,方便用户查阅和应用。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查端子是否正确插入,确认是否有正确的极化方向,必要时重新焊接。

    - 问题2:温度过高导致连接器失效
    - 解决方案:确保焊接过程中的温度控制在265°C以内,避免高温导致的性能下降。

    总结和推荐


    产品综合评估:
    该款PCB安装垂直型双位连接器在设计上采用了先进的全屏蔽技术,具有高可靠性、高电流承载能力和良好的信号完整性,特别适合于需要稳定连接的场合。产品规格详细,兼容性强,并提供全面的技术支持,是一个性价比高的选择。
    推荐意见:
    基于上述评估,该连接器不仅能满足多数应用需求,而且其高性价比和良好的兼容性使其成为一种非常值得推荐的产品。无论是工业控制还是汽车电子,都是一个可靠的选择。

1744418-2参数

参数
额定电流 4.2A
外壳材料 Nylon
针脚数 2pin
触头镀层 - 配接
类型 Friction Lock,Header
颜色 白色
端接 焊盘
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

1744418-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1744418-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 1744418-2 1744418-2数据手册

1744418-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 0.3901
1200+ ¥ 0.3819
2400+ ¥ 0.3704
库存: 1800
起订量: 600 增量: 14400
交货地:
最小起订量为:600
合计: ¥ 234.06
