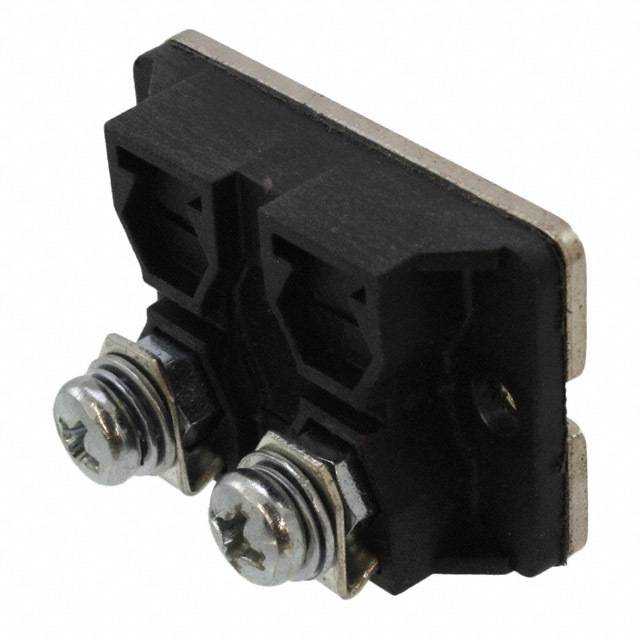

BDS2A1002K2K

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2.2KΩ ±10% ±150ppm/℃ SOT-227-2 贴片安装 37.8mm*25.4mm*21mm
供应商型号: Q-BDS2A1002K2K
供应商: 期货订购
标准整包数: 50
TE CONNECTIVITY 网络阵列电阻 BDS2A1002K2K

BDS2A1002K2K概述

    Thick Film Power Resistors - Type BDS100 Series

    1. 产品简介


    厚膜功率电阻器 - BDS100系列是TE Connectivity推出的一款高功率密度的厚膜电阻器,特别适用于需要高效能、稳定性和可靠性的工作环境。这款电阻器通过先进的制造工艺确保了卓越的设计灵活性和可靠性,广泛应用于多种工业应用场合。

    2. 技术参数


    - 电阻范围: 0.47Ω至1MΩ
    - 额定功率: 在散热器温度为115°C/100°C/60°C时分别为25W/50W/100W
    - 容差: ±10%,±5%(可协商)
    - 温度系数(TCR):
    - R<1Ω时±250ppm/°C
    - R>1Ω时±150ppm/°C
    - 电容: 并联电容15pF;对地电容40pF
    - 串联电感: 最大40nH
    - 极限元件电压: ≤100W时为500Vdc/ac rms
    - 隔离电压: 端子到散热器2.5kVac rms
    - 瞬态电压: 1.5/50ms时4kV
    - 绝缘电阻: ≥100GΩ(施加500V直流电压)
    - 部分放电: ≤2kV时小于10pC
    - 热消耗: 尽管使用热阻更低的散热器是可行的,但不推荐超负荷运行。使用特制的散热膏以提高热传导至关重要。

    3. 产品特点和优势


    - 高功率密度: 在9.5平方厘米的面积内实现100W的功率输出,密度达到10.5W/cm²。
    - 低电感: 电感低于40nH,适合于高频应用。
    - 宽泛的电阻范围: 提供从0.47Ω到1MΩ的电阻值选择,允许最终设计具有高度灵活性。
    - 多终端配置: 提供多个电阻终端配置,便于多种安装方式,节省空间。
    - 低部分放电量: 部分放电量低于10pC,确保了品质、可靠性和长期使用寿命。

    4. 应用案例和使用建议


    - 应用场景: 适用于低电感需求的阻尼(snubbing)、平衡电阻、滤波、高压及高频等应用。
    - 使用建议: 建议使用专门设计的散热器并使用特制的导热膏来提升散热效率。对于高脉冲能量和高压应用,TE Connectivity可提供专业的咨询和定制化服务。

    5. 兼容性和支持


    - 兼容性: 该产品可与其他标准电子元件和设备兼容,且可以提供定制化解决方案,如不同的终端接法或飞线连接。
    - 支持和维护: TE Connectivity提供全面的技术支持和客户咨询服务,帮助用户解决技术难题并进行优化升级。

    6. 常见问题与解决方案


    - Q: 如何确定适当的散热器?
    - A: 应根据电阻器的额定功率选择合适的散热器,例如在100W时需要一个散热器能够在115°C环境下工作。

    - Q: 高温环境下使用该产品是否有风险?
    - A: 在高温环境下使用时,确保正确使用散热器和导热膏以避免过热损坏。请参阅相关规范和建议的使用条件。

    7. 总结和推荐


    BDS100系列厚膜功率电阻器凭借其出色的性能参数、广泛的适用范围和高度的灵活性,在众多应用场景中表现优异。特别是在要求高功率密度、低电感和高稳定性的场合,它表现出色。综合来看,我们强烈推荐这一产品,特别是针对那些寻求高性能和可靠性的工程师和制造商。

BDS2A1002K2K参数

参数
电阻值 2.2KΩ
电阻个数 -
精度 ±10%
温度系数 ±150ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 37.8mm*25.4mm*21mm
通用封装 SOT-227-2
安装方式 贴片安装
零件状态 在售

BDS2A1002K2K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

BDS2A1002K2K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY BDS2A1002K2K BDS2A1002K2K数据手册

BDS2A1002K2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 73.5125 ¥ 602.8025
500+ $ 68.85 ¥ 564.57
1000+ $ 64.1875 ¥ 526.3375
2500+ $ 59.5 ¥ 487.9
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 30140.12
