RR01J360KTB

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 360KΩ ±5% 1W ±300ppm/℃ 通孔安装 6.8mm(长度)
供应商型号: Q-RR01J360KTB
供应商: 期货订购
标准整包数: 5000

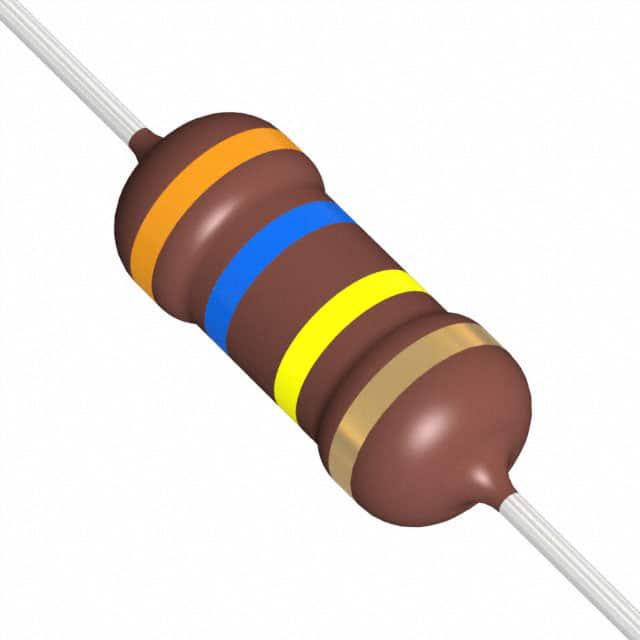

TE CONNECTIVITY 通孔电阻 RR01J360KTB

RR01J360KTB概述


    产品简介


    RR系列功率电阻是一款高性能的金属膜电阻,广泛应用于各种电力电子设备、工业控制、通信系统等领域。RR系列通过将均匀的金属合金薄膜沉积到高纯度陶瓷基体上制成,具有较高的功率密度、稳定性和可靠性。

    技术参数


    - 电阻范围:RR01(0.22Ω-1MΩ),RR02(10Ω-1MΩ),RR03(0.33Ω-1MΩ)
    - 精度等级:±5%,E24/E96系列;±1%,E24/E96系列
    - 最大功耗:1W(RR01)、2W(RR02)、3W(RR03)
    - 热阻:120k/W(RR01)、80k/W(RR02)、65k/W(RR03)
    - 极限电压:350V(RR01)、500V(RR02)、750V(RR03)
    - 额定电压:根据Pn R计算
    - 温度系数:±300ppm/°C
    - 基本规范:符合IEC 60115-1和60115-4标准
    - 气候类别:符合IEC 60068标准的55/155/56

    产品特点和优势


    RR系列功率电阻采用金属膜技术制造,具备非易燃、高功率密度、高稳定性、可靠性和均匀特性等优势。它特别适合于脉冲应用,能够在脉冲条件下表现出色。此外,其断开行为可定义,使设计更为灵活。

    应用案例和使用建议


    应用案例
    RR系列功率电阻适用于需要高功率密度和高可靠性的场合,例如开关电源、变频器、通信基站等。例如,在通信基站中,这些电阻可以有效地管理和分配大量的电能。
    使用建议
    在使用RR系列功率电阻时,需要注意选择合适的型号以满足实际应用的需求。此外,由于其具有良好的脉冲耐受能力,可以在一些需要频繁脉冲的场合使用,但要确保添加功率和电压不超过推荐值。

    兼容性和支持


    RR系列功率电阻具有较强的兼容性,可与其他常见的自动装配设备配合使用。TE Connectivity提供详尽的技术支持和维护服务,客户可以通过电子邮件、电话或在线聊天的方式获取帮助。

    常见问题与解决方案


    1. 问题:电阻在高温环境下出现过热现象。
    解决方案:确保安装环境的通风良好,且使用不超过推荐的最大功耗。
    2. 问题:电阻值不稳定。
    解决方案:检查电阻的焊接连接是否牢固,必要时重新焊接。
    3. 问题:电阻在脉冲负载下性能不佳。
    解决方案:确认所使用的脉冲条件是否在规定范围内,超过范围可能导致性能下降。

    总结和推荐


    RR系列功率电阻凭借其金属膜技术和优越的电气特性,成为市场上的一款高品质产品。其高功率密度、高稳定性和可靠性使其在多种应用中表现优异。我们强烈推荐这款产品给需要高可靠性和稳定性的应用场合。

RR01J360KTB参数

参数
电阻值 360KΩ
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 6.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RR01J360KTB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RR01J360KTB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY RR01J360KTB RR01J360KTB数据手册

RR01J360KTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
