首页  >  产品百科  >  5172068-1

5172068-1

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 标准抽屉母端护套是低功耗抽屉连接器产品系列的标准母插座。它们有 8 到 24 个针脚,并配有标准公插头。标准抽屉母端护套可应用于多个行业,包括商业零售设备、打印机、支付终端、消费电子产品、家用电器和工业控制。
供应商型号: N-5172068-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 5172068-1

5172068-1概述


    产品简介

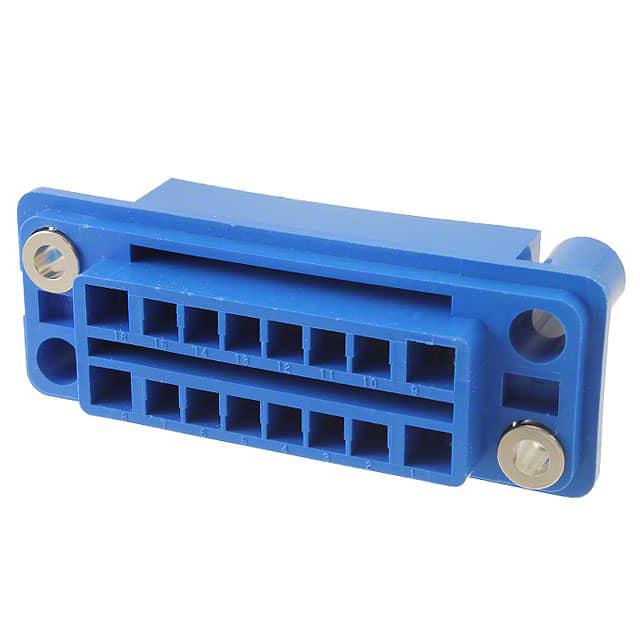

    本文将详细介绍一款由TE Connectivity生产的电线到板/电线对电线连接器组件(Housing, Receptacle)。这种连接器属于板载型连接器,主要用于各种电气设备的连接。本款连接器具备16个位置和5毫米中心线间距,采用蓝色外壳,支持焊接与压接两种连接方式。这款连接器特别适用于需要高可靠性与耐用性的工业设备、家电设备以及其他需要电气信号和电源传输的应用场景。

    技术参数


    - 中心线间距: 5毫米 [0.197英寸]
    - 位置数量: 16个
    - 接触材料: 磷青铜
    - 接触电流额定值: 最大15安培
    - 终止电阻: 16毫欧
    - 工作电压: 250伏
    - 操作温度范围: -20°C至120°C [-4°F至248°F]
    - UL阻燃等级: UL 94V-0
    - 防水: 不适用
    - 安装类型: 电缆悬挂安装
    - 安装方法: 压接
    - 连接器长度: 71.2毫米 [2.8英寸]
    - 连接器高度: 26.3毫米 [1.035英寸]
    - 连接器宽度: 25毫米 [2.8英寸]
    - 导线尺寸: 0.22 – 2.18平方毫米
    - 行间距: 3毫米 [0.12英寸]

    产品特点和优势


    这款连接器具有多种显著的特点和优势。首先,它采用了磷青铜作为接触材料,这保证了连接器在高电流下的稳定性和耐久性。其次,由于采用了压接方式的终止方法,安装过程更加简单便捷。此外,它的蓝色外壳使其易于识别和区分,并且满足UL 94V-0阻燃标准,确保了安全可靠。最后,这款连接器的设计允许在高达120°C的温度下工作,使其适用于严苛的工业环境。

    应用案例和使用建议


    这种连接器广泛应用于工业自动化、家电设备、通信设备等领域。例如,在一个工业自动化控制系统中,该连接器可用于控制板与传感器之间的连接。为了充分发挥其优势,建议在安装过程中严格遵循手册中的指导步骤,确保压接工艺正确执行,避免损坏连接器。同时,在选择导线时,应确保其尺寸符合产品手册中推荐的范围。

    兼容性和支持


    该连接器系列中还包含与其相配套的其他零部件,例如插头端子、压接工具等。厂商提供了详尽的技术支持和售后服务,可以通过电话 +1 800 522 6752 或访问其官网获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 如何正确安装连接器?
    - 解决办法: 首先确保所有零部件齐全并处于良好状态,按照手册中的指示进行压接。压接完成后,检查是否有松动或损坏的迹象。
    2. 问题: 连接器的使用寿命如何延长?
    - 解决办法: 定期检查连接器及其接触点的清洁度,保持其工作环境干燥且无腐蚀性物质。避免过高的温度和机械应力,定期维护连接器以确保其性能稳定。

    总结和推荐


    综上所述,这款电线到板/电线对电线连接器凭借其出色的性能、简便的安装方式以及广泛的适用范围,在市场上具有极强的竞争优势。我们强烈推荐用户选择此款连接器用于其电子产品设计,以获得更高的可靠性和更长的使用寿命。对于寻求高性能、可靠连接解决方案的用户而言,这是一个值得信赖的选择。

5172068-1参数

参数
长*宽*高 71.2mm(长度)*26.3mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5172068-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5172068-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 5172068-1 5172068-1数据手册

5172068-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.8756 ¥ 92.4426
25+ $ 10.3927 ¥ 88.338
50+ $ 10.1082 ¥ 85.9197
100+ $ 9.9246 ¥ 84.3591
500+ $ 5.8752 ¥ 49.9392
库存: 632
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 924.42
直接购买
加入购物车
