首页  >  产品百科  >  1676915-3

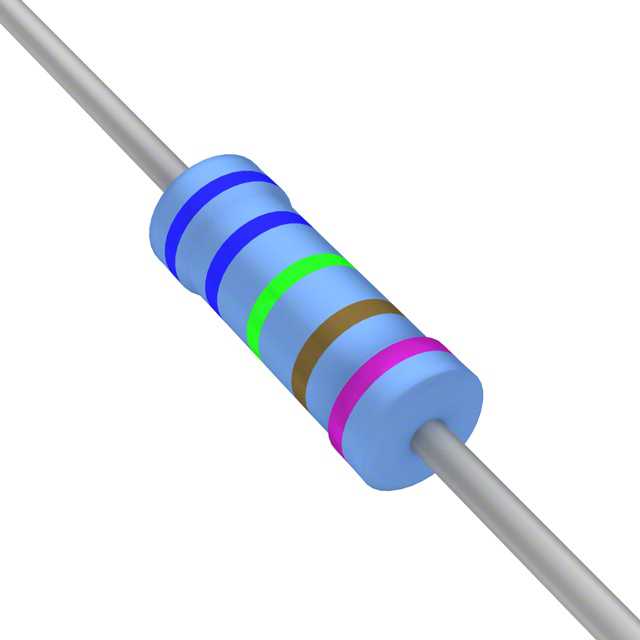

1676915-3

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 6.65KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: N-1676915-3
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 1676915-3

1676915-3概述

    # Precision Metal Film Fixed Resistors Type R Series

    产品简介


    本篇技术手册介绍了泰科电子(Tyco Electronics)的精密金属膜固定电阻器——Type R系列。这些电阻器具有高精度,适用于对长期稳定性和负载稳定性要求较高的场合。Type R系列电阻器在多个领域广泛应用,如通信设备、医疗仪器、工业自动化和消费电子产品。

    技术参数


    以下是Type R系列电阻器的技术参数摘要:
    | 参数 | 规格 |

    | 额定功率(70°C时) | 0.125 W, 0.25 W, 0.5 W |
    | 电阻范围 | 最小值:51R1 到 10R
    最大值:511K 到 1M0 |
    | 容差 | ±0.1%, ±0.25%, ±0.5% |
    | 温度系数 | ±15 ppm/°C, ±25 ppm/°C, ±50 ppm/°C |
    | 极限元件电压 | 200 V, 250 V, 350 V |
    | 最大过载电压 | 400 V, 500 V, 700 V |
    | 工作温度范围 | -65°C 到 +155°C |
    | 绝缘电阻 | 干燥条件下的最小值:10,000 MΩ |
    | 介电强度 | 500 V |

    产品特点和优势


    Type R系列电阻器的主要特点是:
    - 精度高达0.1%,温度系数低至±15 ppm/°C,适合需要极高精度和稳定性的应用。
    - 在负载和严苛环境下表现出极佳的稳定性,噪声电流和电压系数非常低。
    - 采用镍铬合金薄膜制造,具有出色的长期稳定性。
    这些特点使其成为在各种应用中的理想选择,特别是在需要精确测量和控制的地方。

    应用案例和使用建议


    Type R系列电阻器广泛应用于通信设备、医疗仪器、工业自动化和消费电子产品等领域。例如,在精密仪器中,它们可以用于测量和控制电流,确保测量结果的准确性和可靠性。
    使用建议:
    - 在使用过程中,应确保工作温度不超过155°C,以避免热效应导致的误差。
    - 在极端环境条件下使用时,应进行适当的热管理和防护措施。
    - 对于需要高精度的应用,建议优先选择容差较低的产品。

    兼容性和支持


    Type R系列电阻器通常以“子弹盒”形式提供,每盒内包含1000个电阻器,并且符合IEC 286-1标准。这些电阻器适用于自动插入设备和切割弯曲机,便于集成到生产线中。
    厂商支持:
    - 厂商提供了详细的测试报告和技术文档,用户可以根据需要下载查阅。
    - 厂家还提供专业的技术支持和售后服务,确保客户能够正确使用和维护这些产品。

    常见问题与解决方案


    以下是一些常见的问题及相应的解决方案:
    1. 问题:电阻器出现漂移现象。
    - 解决方案: 检查工作环境温度是否超过额定范围,必要时采取降温措施。
    2. 问题:电阻值超出容差范围。
    - 解决方案: 确认所选型号是否符合应用要求,如有必要,请选择更高精度的产品。
    3. 问题:工作时电阻器过热。
    - 解决方案: 检查负载情况和散热措施,避免长时间满载运行。

    总结和推荐


    综上所述,Type R系列电阻器凭借其卓越的精度和稳定性,在多个高端应用领域中表现出色。对于那些需要极高精度和长期稳定性的应用,Type R系列电阻器是理想的选择。如果您正在寻找高品质、可靠的精密金属膜固定电阻器,Type R系列无疑是最佳选择之一。我们强烈推荐这款产品用于需要高精度和高可靠性的场合。

1676915-3参数

参数
电阻值 6.65KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

1676915-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1676915-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1676915-3 1676915-3数据手册

1676915-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1696 ¥ 1.4416
2000+ $ 0.1524 ¥ 1.2957
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1441.6
