LR0204F33K2

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 33.2KΩ ±1% 250mW ±100ppm/℃ 通孔安装 3.5mm(长度)
供应商型号: 2329923
供应商: 海外现货
标准整包数: 10

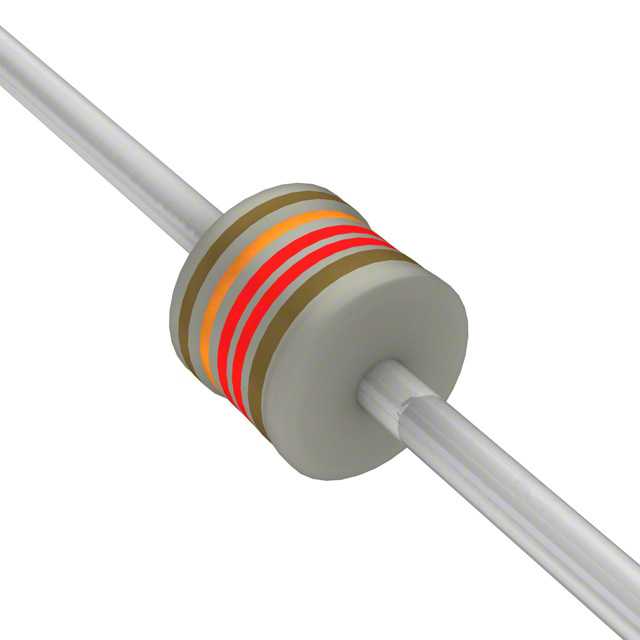

TE CONNECTIVITY 通孔电阻 LR0204F33K2

LR0204F33K2概述

    # 高品质金属薄膜电阻器:LR系列技术手册

    产品简介


    本产品为金属薄膜固定电阻器(Metal Film Fixed Resistors),型号为LR系列。金属薄膜电阻器以其优异的性能和稳定性而闻名,适用于广泛的工业应用场合。LR系列提供多种功率等级(0.25W到2W),具有不同的电阻值范围和精度等级。该系列产品因其小巧尺寸、低噪声电流和电压系数等特点,被广泛应用于精密仪器、通信设备、自动化控制系统等领域。

    技术参数


    基本规格
    - 额定功率(@ 70°C)
    - LR0204: 0.25W
    - LR1L: 0.5W
    - LR1: 0.6W
    - LR2: 0.75W
    - LR100: 1W
    - LR200: 2W
    电阻范围
    - 最小电阻值:1R0 到 1M1
    - 最大电阻值:9R1 到 10M
    - 容差范围
    - LR0204: ±15%
    - LR1L, LR1, LR2, LR100: ±1%
    - LR200: ±5%

    温度系数
    - ±100 ppm/°C 到 ±25/50/100 ppm/°C
    工作温度范围
    - -55°C 到 +155°C
    绝缘特性
    - 最大极限元件电压: 200V 至 500V
    - 最大允许元件电压: 200V 至 500V
    - 最大过载电压: 400V 至 1000V
    - 最大间歇过载电压: 500V 至 1000V
    表面温度升高 vs 负载
    - 最高负载下的表面温度升高: 见图示
    绝缘电阻
    - 在干燥条件下: 最小1000 MΩ

    产品特点和优势


    主要特点
    1. 高精度: 通过先进的制造工艺,LR系列金属薄膜电阻器提供±1%的高精度。
    2. 低温度系数: 温度系数可低至50 ppm/°C,确保在变化的温度环境下保持稳定性能。
    3. 高可靠性: 在高负载和恶劣环境条件下表现出色的稳定性。
    4. 高耐热性: 工作温度范围广,从-55°C到+155°C。
    5. 宽电阻范围: 提供多种电阻值选择,覆盖从1R0到10M的广泛范围。
    6. 良好的机械强度: 适合自动插入设备和切割及弯曲机器处理。
    市场竞争力
    LR系列金属薄膜电阻器在精密测量、通信系统和自动化控制领域中具有显著的优势。其出色的稳定性和高精度使得其成为许多关键应用的理想选择。

    应用案例和使用建议


    应用案例
    - 通信设备: 由于其低噪声特性,LR系列电阻器常用于通信设备中,以确保信号传输的准确性。
    - 精密仪器: 由于其高精度和温度稳定性,这些电阻器是实现精密测量的理想选择。
    - 自动化控制系统: 优良的机械强度使其能够适应自动插入和加工环境,非常适合自动化生产线。
    使用建议
    - 散热设计: 考虑到电阻在高负载下的温升,建议在使用时做好适当的散热设计,以保证长期可靠运行。
    - 选型考虑: 在选择LR系列电阻器时,根据具体的应用需求(如功率等级、电阻值、精度要求等)来合理选择合适的型号。

    兼容性和支持


    兼容性
    - LR系列金属薄膜电阻器可以与其他标准设备和电路板设计兼容,确保在各种应用环境中都能稳定运行。
    支持和服务
    - TE Connectivity 提供详尽的技术文档、在线支持和客户支持服务。如需更多帮助,可以通过官方联系方式获得进一步的支持。

    常见问题与解决方案



    常见问题与解决方案


    - Q: 电阻器出现超出容差的问题?
    - A: 检查安装环境是否符合规范,确认周围是否有电磁干扰。
    - Q: 电阻器在高湿度环境中无法正常工作?
    - A: 确保密封包装,并在安装前检查绝缘电阻是否满足要求。
    - Q: 电阻器出现过载情况?
    - A: 检查电路设计是否正确,确保负载不超过最大允许值。

    总结和推荐


    综合评估
    LR系列金属薄膜电阻器凭借其高精度、低温度系数和高可靠性,在众多应用领域表现出色。其独特的特点和广泛的适用范围使其在市场上具备极强的竞争力。
    推荐
    我们强烈推荐使用LR系列金属薄膜电阻器。其优秀的性能和稳定性将确保您的设备能够在各种严苛环境中可靠运行。

LR0204F33K2参数

参数
电阻值 33.2KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

LR0204F33K2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR0204F33K2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR0204F33K2 LR0204F33K2数据手册

LR0204F33K2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1736
100+ ¥ 0.1557
500+ ¥ 0.1315
2500+ ¥ 0.1263
6000+ ¥ 0.1179
12000+ ¥ 0.1157
60000+ ¥ 0.1136
120000+ ¥ 0.1136
库存: 12675
起订量: 330 增量: 0
交货地:
最小起订量为:100
合计: ¥ 15.57
