TE300B1R0J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 1Ω 300W 支架安装 282mm(长度)*81mm(高度)
供应商型号: 3829183
供应商: 海外现货
标准整包数: 1

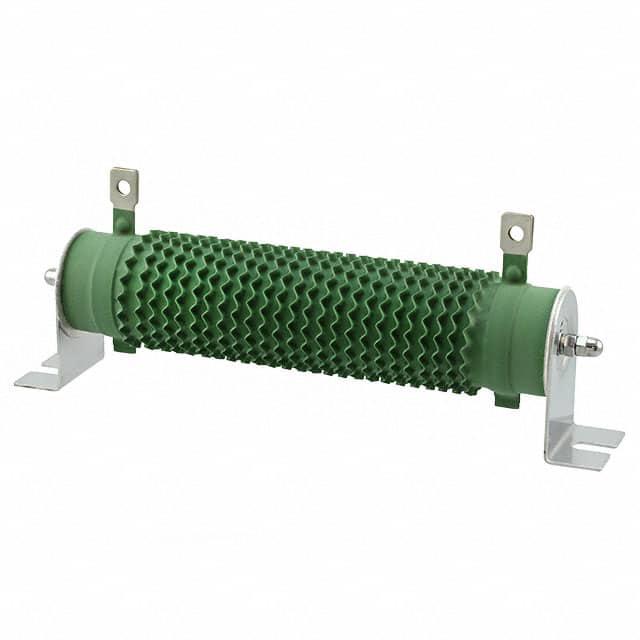

TE CONNECTIVITY 其它固定电阻 TE300B1R0J

TE300B1R0J概述

    # 高功率线绕电阻器(TE系列)

    产品简介


    高功率线绕电阻器(TE系列)是由TE Connectivity生产的一种高性能标准和定制设计的电源电阻器,适用于工业、控制和一般用途的应用。这些电阻器采用特殊的陶瓷芯材料,并结合了标准和边缘绕组(波纹状)方法,以提高其功率处理能力。设计用于重负荷机器、电气设备及电机控制等领域,要求具有稳定性和可靠性。

    技术参数


    电气特性
    - 功率等级:在70°C的自由空气中可达到50W到2500W(具体请参阅表格)
    - 电阻范围:根据表格提供
    - 选择系列:E12
    - 允许偏差:±5% ±10%
    - 温度系数:小于等于10Ω时为±1000PPM/°C;大于10Ω时为±400PPM/°C
    - 工作温度范围:-55°C ~ +155°C
    - 短期过载:额定功率的3倍/5秒
    - 绝缘强度:最小2500VAC
    - 绝缘电阻:直流电压为100V时,最小为兆欧姆
    衍射曲线与温升图表
    详细的数据可以通过参考手册获取。
    构造材料
    - 基础体:陶瓷材料,如Al2O3、SiO2
    - 端子:镀锡端帽,主要成分包括铁、锰和碳
    - 电阻丝:镍铬合金或铜镍合金
    - 涂层:绝缘且不燃涂料(颜色:绿色);不燃涂料通过UL94V认证
    - 标记:标记油墨

    产品特点和优势


    1. 高达2500W的功率等级:能够在70°C的自由空气中承受高达2500W的功率,适合各种大功率应用需求。
    2. 阻燃构造:采用了UL94V涂层,提高了安全性能,适合严苛的工作环境。
    3. 符合RoHS标准:确保环保,适用于现代工业环境。
    4. 可定制端子/引脚:能够根据客户的具体需求进行定制化生产,增加产品的适用范围。

    应用案例和使用建议


    应用案例
    - 大型电气和生产设备
    - 负载测试模拟
    - 电机启动/停止循环
    - 动态制动
    - 设备放电
    使用建议
    1. 环境温度管理:确保电阻器工作在规定的温度范围内,特别是在高功率使用时注意散热。
    2. 正确安装:按照制造商提供的安装指南进行安装,避免机械损坏。
    3. 负载测试:定期进行负载测试以验证其可靠性和稳定性,尤其是在极端工作条件下。

    兼容性和支持


    - 该电阻器支持广泛的应用,与各种工业设备兼容。
    - 厂商提供全面的技术支持和服务,可以通过访问www.te.com/help获得帮助。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:确保良好的通风和散热,避免长时间过载运行。
    2. 安装不当导致的机械损坏
    - 解决方案:严格按照安装指南操作,确保连接稳固。
    3. 功率选择错误
    - 解决方案:根据实际需要选择合适的功率等级,以避免因功率不足而导致的故障。

    总结和推荐


    高功率线绕电阻器(TE系列)以其强大的功率处理能力和广泛的适用范围,在工业和机械设备领域表现出色。其阻燃、符合RoHS标准、可定制等特点使其在市场上具备较强的竞争力。我们强烈推荐这款产品给需要高性能、可靠性和安全性兼顾的应用场景。
    如果您对这款电阻器有任何疑问或需要更多技术支持,请联系TE Connectivity的客户服务部门。

TE300B1R0J参数

参数
引脚数量 -
电阻值
温度系数 ±440ppm/℃
精度 ±5%
额定功率 300W
电阻个数 -
长*宽*高 282mm(长度)*81mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

TE300B1R0J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE300B1R0J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE300B1R0J TE300B1R0J数据手册

TE300B1R0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
