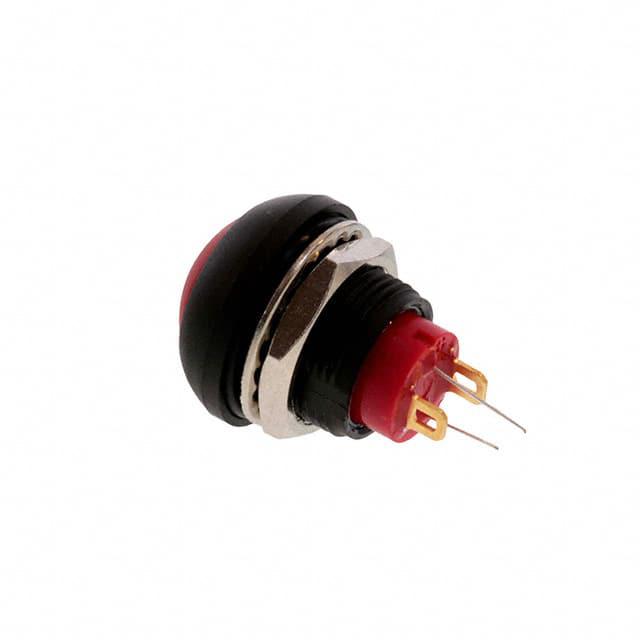

PB6B2FM3M1CAL05

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,按钮 Off-Mom SPST-NO 圆形-13.60(Dia) 1000000Cycles 50V 125V 黄色 500000Cycles 125mA(AC),200mA(DC) 焊接安装,面板安装
供应商型号: 10B-2892301-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 按钮开关 PB6B2FM3M1CAL05

PB6B2FM3M1CAL05概述

    封装式按钮开关技术手册

    产品简介


    封装式按钮开关是TE Connectivity提供的一款高性能开关,广泛应用于工业设备、仪器仪表、通信设备及控制设备等领域。这些按钮开关具有IP68防护等级,能够在水下1米处保持60分钟的密封性能,适用于严苛的环境条件。其主要功能包括:正常闭合和正常断开版本、多种帽盖选项以及LED照明版本。封装式按钮开关提供了多种颜色选择(黑色、红色、黄色、绿色和蓝色),并带有带LED灯和平面帽盖的可选版本,使它们易于识别和安装。

    技术参数


    - 最大电流/电压:400mA @ 32VAC,200mA @ 50VDC,125mA @ 125VAC
    - 初始接触电阻:无引线:≤50mΩ;带引线:≤100mΩ(不包括导线电阻)
    - 绝缘电阻:≥1GΩ @ 500VDC
    - 耐压强度:1500VAC RMS
    - 额定负载下的电气寿命:500,000次循环
    - 工作温度范围:-30°C至85°C
    - 面板厚度:1.5mm 至 4mm
    - 总行程:1.5mm
    - 操作力:3N至6N
    - 接触反弹时间:10ms
    - 机械寿命:1,000,000次循环
    - 最大扭矩:0.5Nm(施加于螺母)

    产品特点和优势


    封装式按钮开关具备多种优势,如IP68防护等级、易安装的引线选项以及可选LED灯等。其丰富的颜色选择(黑、红、黄、绿、蓝)和多样的帽盖样式(平面帽、圆形帽和高帽)使其能够满足不同的应用需求。此外,这些开关还具有优异的电气和机械性能,能够承受极端的工作条件。

    应用案例和使用建议


    - 工业设备:在工业环境中使用时,应确保正确的安装位置以避免频繁的人为操作导致损坏。
    - 仪器仪表:在仪表上使用时,建议选用带有LED灯的型号以便于夜间操作。
    - 通信设备:对于通信设备,推荐选择耐用性和可靠性强的封装式按钮开关,以确保长期稳定的运行。
    - 控制设备:在控制设备中使用时,应注意避免过大的操作力以免影响使用寿命。

    兼容性和支持


    这些封装式按钮开关具有多种引线选项(如S500、Y500),便于安装。同时,TE Connectivity提供技术支持,包括电子邮件、电话咨询和在线聊天服务。如有需要,可以访问官网获取更多信息和支持。

    常见问题与解决方案


    - 问题1:如何正确焊接这些开关?
    - 解答:使用30瓦电烙铁,设定温度约350°C,焊接时间约为5秒。或采用波峰焊接方式,建议的焊接温度为260±5°C。

    - 问题2:如何清洁这些开关?
    - 解答:使用柔软的布料轻轻擦拭表面,避免使用腐蚀性的化学物质。

    总结和推荐


    封装式按钮开关凭借其优良的性能和广泛的适用性,在工业设备、仪器仪表和通信控制等领域有着重要的应用价值。其较高的防水防尘等级和长寿命的电气及机械性能使其在市场上具有显著的竞争优势。如果您需要一个高性能且耐用的开关,我们强烈推荐使用这些封装式按钮开关。

PB6B2FM3M1CAL05参数

参数
机械寿命 1000000Cycles
电流额定值 125mA(AC),200mA(DC)
最大直流触点电压 50V
面板开孔尺寸 圆形-13.60(Dia)
开关功能 Off-Mom
指示颜色 黄色
电气寿命 500000Cycles
开关配置 SPST-NO
最大交流触点电压 125V
执行器类型 圆形,按钮
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

PB6B2FM3M1CAL05厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2FM3M1CAL05数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2FM3M1CAL05 PB6B2FM3M1CAL05数据手册

PB6B2FM3M1CAL05封装设计

查看详情并下载
Symbol
Footprint
3D Model
