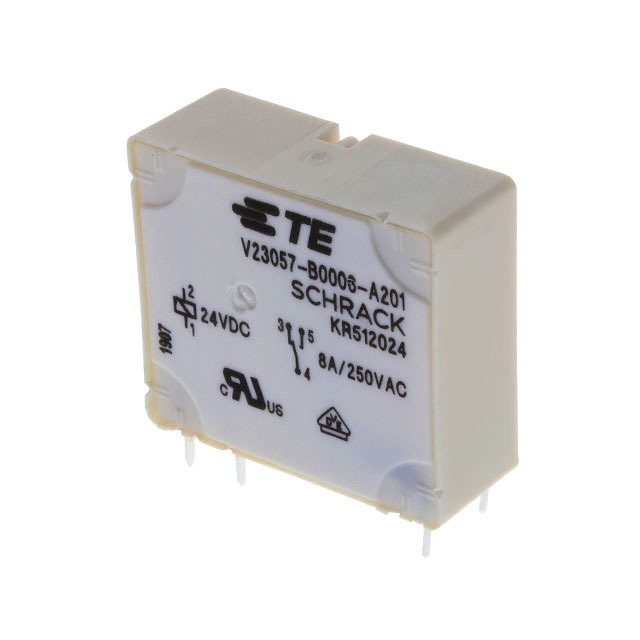

V23057-B0006-A201

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 插件 通孔安装
供应商型号: TS-V23057-B0006-A201
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他继电器 V23057-B0006-A201

V23057-B0006-A201概述


    产品简介


    本产品为SCHRAK的RZF1-1A4-L018型一般用途电源继电器。它广泛应用于自动化控制系统、工业机械、智能家居系统等领域。该继电器设计用于控制大电流负载,适用于各种高功率应用环境。

    技术参数


    - 产品类型: 一般用途电源继电器
    - 配置特性:
    - 线圈特殊功能:UL线圈绝缘等级F
    - 触点排列:1个常开触点(NO)
    - 触点极数:1极
    - 电气特性:
    - 线圈电阻:611 Ω
    - 线圈功率额定值(直流):0.53 W
    - 线圈电压额定值:18 VDC
    - 触点切换负载(最小):100mA @ 5V
    - 触点切换电压(最大):400 VAC
    - 触点电压额定值:250 VAC
    - 绝缘介电强度(触点对地):1000 Vrms
    - 绝缘介电强度(触点对线圈):5000 Vrms
    - 环境特性:
    - 工作温度范围:-40°C至85°C
    - 保护类别:RTII
    - 震动耐受:100G,6ms
    - 尺寸:
    - 宽度:12.8 mm
    - 长度:29 mm
    - 高度:17.9 mm
    - 其他:
    - 产品重量:11 g
    - 包装方式:纸盒和管状包装
    - 符合标准:欧盟RoHS指令2011/65/EU合规,中国RoHS 2指令合规

    产品特点和优势


    - 高可靠性: 该继电器具有高绝缘介电强度和宽工作温度范围,适合严苛的工作环境。
    - 高性能: 稳定的线圈磁系统确保了高精度的控制能力,同时具备良好的抗震动性能。
    - 长寿命: AgNi90/10触点材料保证了长期使用的稳定性,延长了产品的使用寿命。
    - 多用途: 广泛适用于各类高功率控制应用,如工业机械、家电设备等。

    应用案例和使用建议


    - 工业机械: 例如机床控制、工厂自动化系统中。建议在高压环境下使用时,需要确认继电器的额定电压和电流符合需求。
    - 家用电器: 如空调、洗衣机等设备中的控制电路。使用时应注意保持周围环境的清洁,避免灰尘积累影响性能。
    - 新能源系统: 在光伏逆变器中作为开关元件。需要定期检查继电器的工作状态,确保安全运行。

    兼容性和支持


    - 兼容性: 该继电器可以与大多数通用控制系统兼容,适用于多种设备。
    - 支持和维护: 请拨打免费电话 +1 800 522 6752 获取技术支持。也可通过访问产品页面上的合规文档获取更多支持信息。

    常见问题与解决方案


    - 问题: 触点接触不良
    - 解决方案: 检查触点是否有磨损或氧化,如有必要,更换新的触点组件。
    - 问题: 线圈不工作
    - 解决方案: 测量线圈的电阻,确保其在规定范围内。若异常,则可能需要更换线圈。
    - 问题: 密封失效
    - 解决方案: 更换密封件,确保继电器的密封性能,防止水分和尘埃进入。

    总结和推荐


    RZF1-1A4-L018型继电器是一款高性能的一般用途电源继电器,其优异的电气特性和可靠性使其成为工业应用的理想选择。其广泛的应用范围和卓越的性能使它在市场上具有较强的竞争力。综上所述,我们非常推荐这款产品,特别是对于需要高可靠性和高性能控制的应用场景。

V23057-B0006-A201参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

V23057-B0006-A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23057-B0006-A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23057-B0006-A201 V23057-B0006-A201数据手册

V23057-B0006-A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 12.1512 ¥ 113.6137
40+ $ 11.4192 ¥ 106.7695
100+ $ 10.9098 ¥ 102.0066
200+ $ 10.6932 ¥ 99.9814
400+ $ 10.488 ¥ 98.0628
800+ $ 10.2828 ¥ 96.1442
库存: 460
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 2272.27
