4-1825137-8

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 28V(DC) On-Off-Mom 28V 120V 12.29mm SPDT 焊接安装,面板安装 12.7mm(长度)*6.86mm(高度)
供应商型号: N-4-1825137-8
供应商: 云汉优选
标准整包数: 1

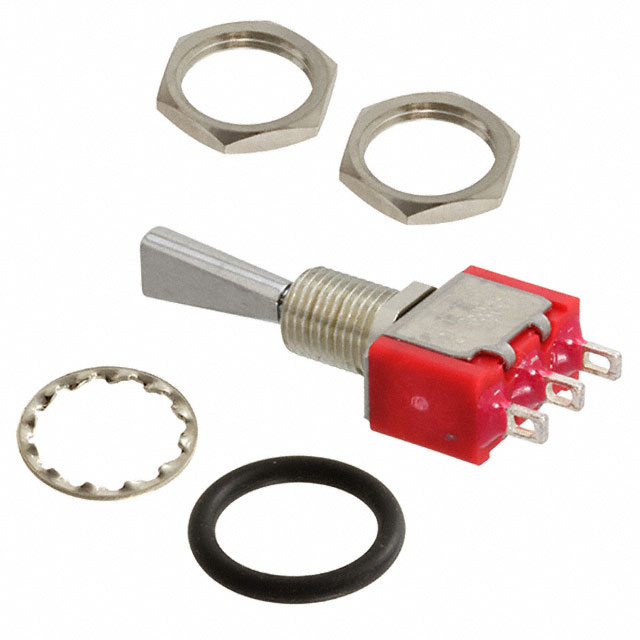

TE CONNECTIVITY 拨动开关 4-1825137-8

4-1825137-8概述

    TE Connectivity Gemini Series Switches

    1. 产品简介


    TE Connectivity 的 Gemini A 和 Gemini AE 系列开关提供了单极和双极配置,可满足多电路需求。这些开关包括瞬时功能,以及锁定式旋钮,以防意外切换。Gemini AE 系列还符合 IP67 防护标准。Gemini A 和 Gemini AE 开关有多种终端选择,如焊接引脚、印刷电路板、接线、垂直安装和支架安装等。

    2. 技术参数


    - 接触配置: 单极、双极、三极和四极
    - 接触定时: 断开后闭合
    - 最大额定值:
    - 金接触: 0.4VA @ 20V AC 或 DC
    - 金镀银接触: 5A @ 125VAC 或 28VDC (电阻负载)
    - 电气寿命: 6000 次循环
    - 初始接触电阻: 最大 10mΩ(2-4VDC,100mA)
    - 绝缘电阻: 1,000 MΩ
    - 耐压强度: 1,000 Vrms @ 海拔高度
    - 操作温度: -30 至 +85°C
    - 存储温度: -30 至 +85°C
    - 焊锡耐热性: 波峰焊接能力高达 265°C

    3. 产品特点和优势


    - 多样化的选择: Gemini 系列提供多种类型的拨动开关和按键开关,满足不同应用需求。
    - IP67 防护等级: Gemini AE 系列达到 IP67 防护标准,适用于户外和潮湿环境。
    - 坚固的结构: 不锈钢框架搭配黄铜锡电镀支撑,提供高可靠性和耐用性。
    - 密封终端: 环氧密封的终端防止污染物进入。
    - 环保材料: 所有型号均符合 RoHS 规范。

    4. 应用案例和使用建议


    - 工业设备: Gemini 开关适合用于需要高可靠性控制的工业设备。
    - 音频视觉设备: 高防护等级使得它们适用于户外音响和灯光系统。
    - 医疗仪器: 稳定可靠的接触性能使其适用于医疗设备。
    - 通信设备: 在复杂环境下具有出色的性能和耐用性。
    使用建议:
    - 选择适当的开关类型以适应具体的应用需求,例如,选择双极开关用于高电流负载。
    - 确保正确的安装方法,如焊接引脚与 PCB 连接。
    - 在恶劣环境中使用时,优先选择具备 IP67 防护等级的型号。

    5. 兼容性和支持


    - 兼容性: Gemini 开关可以与其他标准电气设备和连接器兼容,简化集成过程。
    - 技术支持: TE Connectivity 提供全球范围内的技术支持服务,确保用户获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 接触电阻高
    - 解决方案: 检查接触面是否有污物或腐蚀,并进行清洁处理。
    - 问题: 开关频繁失效
    - 解决方案: 确认开关是否正确安装,并检查是否有过载现象。
    - 问题: 密封失效
    - 解决方案: 更换环氧密封材料,或选择更高等级的防护开关。

    7. 总结和推荐


    Gemini 系列开关凭借其多样化的选择、高防护等级和坚固的结构,非常适合应用于各种工业和商业场合。无论是在恶劣环境下的户外应用,还是高可靠性要求的医疗和通信设备中,Gemini 系列开关都能提供卓越的性能和稳定性。因此,强烈推荐这一系列的开关产品。

4-1825137-8参数

参数
电流额定值 -
电压额定值 28V(DC)
执行器长度 12.29mm
机械寿命 -
开关功能 On-Off-Mom
指示颜色 -
最大交流触点电压 120V
最大直流触点电压 28V
长*宽*高 12.7mm(长度)*6.86mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

4-1825137-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1825137-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 4-1825137-8 4-1825137-8数据手册

4-1825137-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
