AV1920DB12Q04

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,平头,按钮 On-Mom DPDT 圆形-19.20(Dia) 1000000Cycles 250V 红色,蓝色 50000Cycles 3A(AC) 焊接安装,面板安装
供应商型号: N-AV1920DB12Q04
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 按钮开关 AV1920DB12Q04

AV1920DB12Q04概述


    产品简介

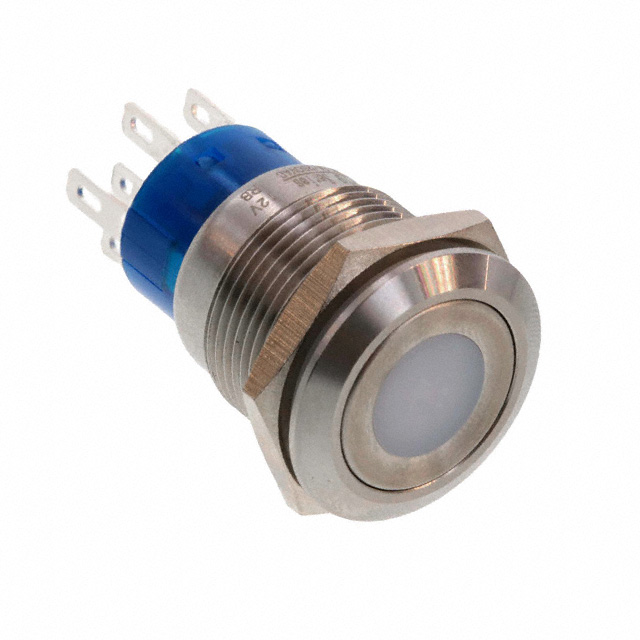

    AV1920DB12Q04 是一款由Alcoswitch AV19系列生产的抗破坏开关,采用双极单掷(DPST)配置。这种开关专为需要高耐用性和安全性的应用而设计,特别适合在公共场合或容易遭受物理破坏的环境中使用。该型号具有单个按钮操作器,外形为平头式设计,并通过螺纹安装。此外,它还配备有线端子连接方式,符合IP67防水防尘等级标准,确保在恶劣环境下的可靠运行。

    技术参数


    - 电气特性:
    - 接触电流额定值:3 A
    - 工作电压范围:250 VAC
    - 机械特性:
    - 按钮力:357克(12.6 盎司)
    - 产品方向:垂直安装
    - 按钮材质:PBT塑料
    - 防护等级:IP67
    - 操作功能:瞬时操作
    - 材料特性:
    - 接触基材:铜
    - 接触镀层材料:银

    产品特点和优势


    AV1920DB12Q04 的主要特点如下:
    1. 抗破坏设计:该开关具备出色的抗破坏能力,适用于公共场所及可能遭受人为破坏的应用环境。
    2. 高性能材料:采用PBT塑料作为按钮材料,确保了开关的耐用性和稳定性。
    3. 高防护等级:IP67等级确保了在恶劣环境下的可靠运行,能够承受灰尘、水汽甚至短时间浸泡的影响。
    4. 瞬间反馈:开关具有明确的瞬时操作反馈,方便用户识别开关状态。
    这些特点使其成为公共交通设施、工厂自动化系统以及军事和安防设备等领域的理想选择。

    应用案例和使用建议


    AV1920DB12Q04 广泛应用于需要高安全性和耐用性的环境中。例如,在公交站台的售票机、地铁门禁系统以及工业自动化控制面板上都有广泛的应用实例。
    为了充分发挥其优势,以下是一些使用建议:
    1. 合理安装:确保按钮部分的平头设计与安装面完全贴合,避免外部杂质进入内部结构。
    2. 保护措施:建议在外壳上增加额外的物理保护装置,以进一步增强其抗破坏能力。
    3. 清洁维护:定期检查并清理按钮周围区域,避免灰尘和水分积聚影响开关寿命。

    兼容性和支持


    AV1920DB12Q04 可与一系列相关设备和配件配合使用,包括不同类型的电线连接器和其他Alcoswitch AV19系列的产品。对于技术支持,您可以拨打提供的客服电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:按钮无法正常复位。
    - 解决方法: 检查按钮周围是否有异物卡住,必要时可进行清洁处理。

    2. 问题:开关接触不良。
    - 解决方法: 确认所有接线正确无误,尝试重新插拔接线端子以确保良好接触。

    3. 问题:产品在潮湿环境下工作不佳。
    - 解决方法: 使用前请确认设备已完全干燥,并确保符合IP67等级要求。

    总结和推荐


    AV1920DB12Q04 在耐用性、安全性及适应恶劣环境方面表现出色。其独特的抗破坏设计和IP67防水防尘等级使其成为各种高要求应用的理想选择。鉴于其优良的性能和广泛应用前景,强烈推荐在需要高安全性和可靠性应用场合中使用此款开关。

AV1920DB12Q04参数

参数
面板开孔尺寸 圆形-19.20(Dia)
执行器类型 圆形,平头,按钮
电气寿命 50000Cycles
开关配置 DPDT
最大交流触点电压 250V
开关功能 On-Mom
最大直流触点电压 -
电流额定值 3A(AC)
指示颜色 红色,蓝色
机械寿命 1000000Cycles
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

AV1920DB12Q04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

AV1920DB12Q04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY AV1920DB12Q04 AV1920DB12Q04数据手册

AV1920DB12Q04封装设计

查看详情并下载
Symbol
Footprint
3D Model
