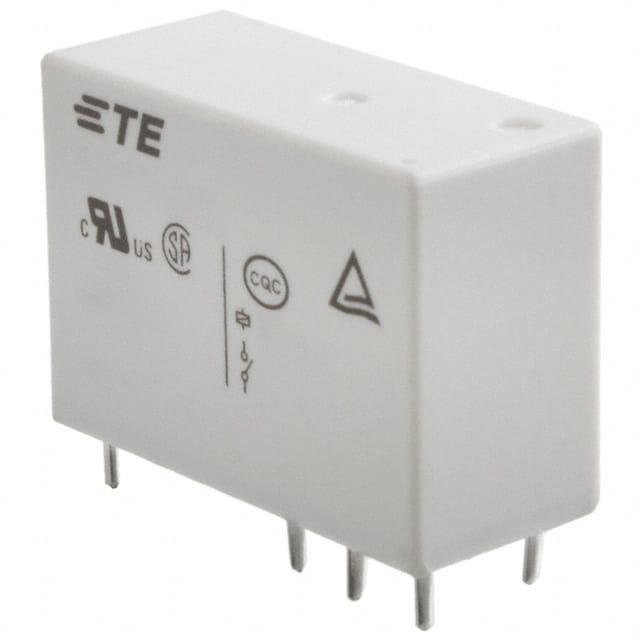

OZ-SS-112L,200

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 功率继电器, OZ系列, 12V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: 1244493
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OZ-SS-112L,200

OZ-SS-112L,200概述

    16A Miniature Power PC Board Relay — OZ/OZF 系列技术手册解析

    产品简介


    OZ/OZF系列是泰科电子生产的16A微型电源PCB继电器,专为家电、HVAC系统及办公机器等领域设计。该继电器能够满足美国保险商实验室(UL)508标准、加拿大标准协会(CSA)标准及德国技术监督协会(TUV)标准要求,适用于多种高要求的应用环境。

    技术参数


    - 电气特性:提供1个单刀单掷(SPST-NO)和1个单刀双掷(SPDT)接触点配置。
    - 电压:5至48VDC,其中OZ-D为720mW,OZ-L为540mW。
    - 温度范围:工作温度范围为-30°C到+55°C,适用于Class A绝缘;工作温度范围扩展到-30°C到+85°C,适用于Class F绝缘。
    - 绝缘强度:接触间1000VAC(1分钟),线圈和接触间5000VAC(1分钟)。
    - 接触数据:可切换最大电压AC 240V,最大电流16A。
    - 尺寸:重量约为13克,符合94V-0阻燃等级。
    - 认证:符合UL 508、CSA和TUV认证标准。

    产品特点和优势


    1. 安全合规:符合多种国际安全标准,适用于广泛的应用场景。
    2. 多用途设计:提供不同配置以适应不同的需求。
    3. 卓越的电气性能:在各种电气负载条件下表现出色。
    4. 可靠的机械结构:设计耐久性强,能够承受极端的机械应力。
    5. 易于安装:适用于PCB和快速连接端子,便于集成到电路板中。

    应用案例和使用建议


    OZ/OZF系列继电器适用于家用电器如冰箱、洗衣机,办公自动化设备如打印机、复印机,以及HVAC系统中的各种控制模块。为了确保最佳性能,在选择时需考虑具体的工作电压和环境温度。
    使用建议:
    - 确保继电器安装在散热良好的环境中。
    - 为防止电磁干扰,建议对线圈进行适当的屏蔽。
    - 在使用过程中,注意环境湿度和振动,以防影响继电器的正常运行。

    兼容性和支持


    该系列产品与同类PCB组件具有良好的兼容性。厂商提供全面的技术支持,包括售后服务和技术文档下载,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:继电器启动电压过高
    - 解决方案:检查电路是否满足规范要求,确认接线正确无误。
    2. 问题:继电器寿命短
    - 解决方案:避免在过载条件下长期使用,减少开关频率并确保适当的散热措施。
    3. 问题:接触电阻异常
    - 解决方案:清洁触点,必要时更换磨损部件。

    总结和推荐


    16A Miniature Power PC Board Relay — OZ/OZF系列凭借其卓越的安全性、多功能性、可靠的机械和电气性能,以及广泛的应用范围,在众多同类产品中脱颖而出。强烈推荐给需要高性能、高标准的电气控制领域的工程师和制造商。

OZ-SS-112L,200参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29.2mm*12.8mm*20.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

OZ-SS-112L,200厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OZ-SS-112L,200数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OZ-SS-112L,200 OZ-SS-112L,200数据手册

OZ-SS-112L,200封装设计

查看详情并下载
Symbol
Footprint
3D Model
