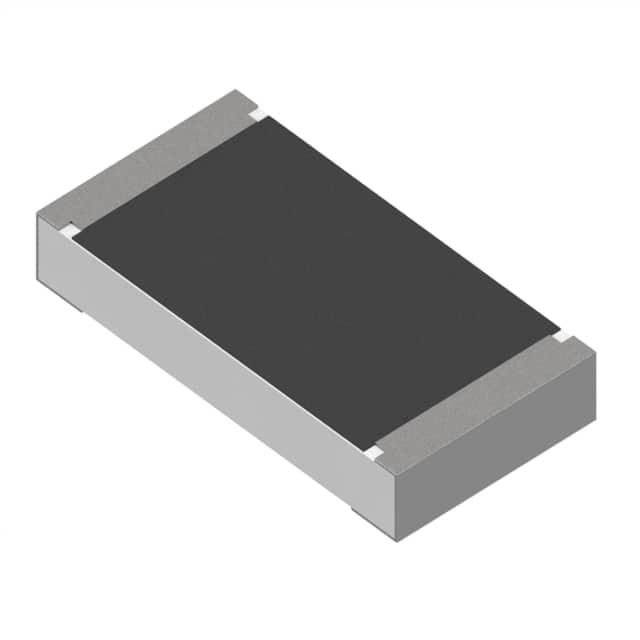

RQ73C2B549KBTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 549KΩ ±0.1% 400mW ±10ppm/℃ 1206 贴片安装 3.1mm*1.6mm*750μm
供应商型号: A140539TR-ND
供应商: Digi-Key
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 RQ73C2B549KBTD

RQ73C2B549KBTD概述

    # TE Connectivity RQ73系列薄膜精密贴片电阻

    产品简介


    TE Connectivity最近推出了全新的汽车级薄膜精密贴片电阻——RQ73系列。这是一款采用高精度薄膜技术制造的产品,作为我们广受欢迎的RN73系列的姊妹产品。RQ73系列以其出色的精度和稳定的性能,在汽车、医疗设备、测量仪器及工业应用等领域有着广泛的应用。

    技术参数


    RQ73系列贴片电阻的主要技术参数如下:
    | 参数 | 值 |

    | 类型 | RQ73 1E(0402)
    RQ73 1J(0603)
    RQ73 2A(0805)
    RQ73 2B(1206) |
    | 尺寸 | 0402
    0603
    0805
    1206 |
    | 电阻范围 | 40R~35K
    40R~130K
    10R~350K
    10R~1M |
    | 电阻精度 | ±0.1% |
    | 温度系数(TCR) | ±10PPM/°C |
    | 最大耗散功率 | 0.0625W(0402)
    0.15W(0603)
    0.2W(0805)
    0.4W(1206) |
    | 额定电压 | 50V(0402)
    75V(0603)
    100V(0805)
    200V(1206) |
    | 工作温度 | -55℃~155℃ |

    产品特点和优势


    RQ73系列薄膜精密贴片电阻具备以下特点和优势:
    - 高精度激光修剪:提供精密的电阻值,具有很高的稳定性和准确性。
    - 特殊保护层:特殊防护层覆盖在电阻元素上,增强抗腐蚀能力。
    - AEC-Q200认证:符合汽车行业标准,适合于车载应用。
    - 抗硫化性能:通过ASTM B809-95湿蒸汽测试,适用于恶劣环境。
    - RoHS合规:符合环保标准,无有害物质。

    应用案例和使用建议


    应用案例
    RQ73系列贴片电阻适用于多种应用场合,包括但不限于:
    - 汽车电子:车载传感器、控制单元等。
    - 医疗设备:测量仪器、检测装置等。
    - 工业设备:控制系统、电源管理等。
    使用建议
    - 在使用过程中,要确保焊接温度和时间满足要求,避免过高的温度导致损坏。
    - 存储时注意温度和湿度条件,避免放置在腐蚀性环境中。

    兼容性和支持


    RQ73系列电阻支持与自动贴装系统配合使用,可以在陶瓷基板和印刷电路板(PCB)上进行贴装。对于需要更高可靠性需求的用户,可以考虑结合其他组件一起使用,以达到最佳效果。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:电阻值漂移过大。
    - 解决方案:检查焊接过程是否规范,确保焊接温度和时间符合要求。
    - 问题:贴装不牢固。
    - 解决方案:确保贴装设备的校准正确,适当调整贴装压力。
    - 问题:无法通过SMT生产线。
    - 解决方案:确认电阻尺寸与生产线上设备的兼容性,必要时重新选择合适的电阻型号。

    总结和推荐


    RQ73系列薄膜精密贴片电阻凭借其高精度、高稳定性及广泛的应用领域,是汽车、医疗、工业等领域不可或缺的关键元器件。其卓越的性能和可靠的质量使其在市场上具有较强的竞争力。如果您正在寻找高性能的贴片电阻,TE Connectivity的RQ73系列无疑是值得推荐的选择。

RQ73C2B549KBTD参数

参数
电阻值 549KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RQ73C2B549KBTD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RQ73C2B549KBTD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RQ73C2B549KBTD RQ73C2B549KBTD数据手册

RQ73C2B549KBTD封装设计

查看详情并下载
Symbol
Footprint
3D Model
