JJFV0UG530NOPPRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 100000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: 506-JJFV0UG530NOPPTR
供应商: Mouser
标准整包数: 1

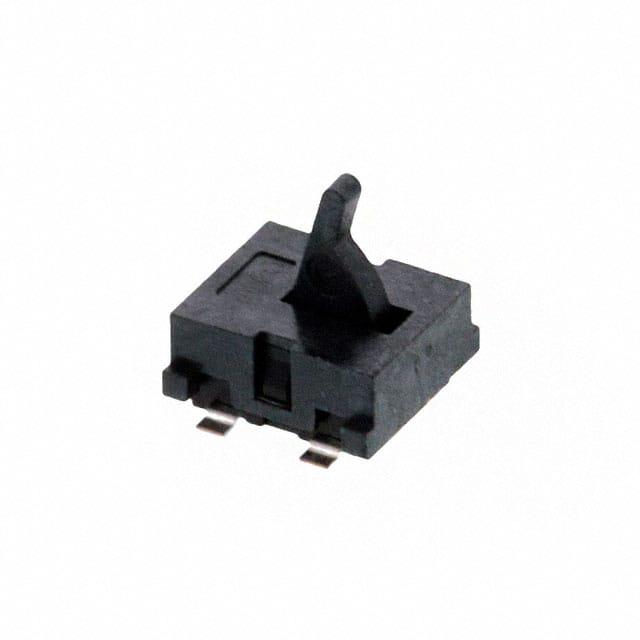

TE CONNECTIVITY 限位开关 JJFV0UG530NOPPRTR

JJFV0UG530NOPPRTR概述

    JJF Series – Detector Switches 技术手册

    1. 产品简介


    产品类型: 检测开关
    主要功能: 主要作为电设备的信号开关,提供机械和电气特性方面的通用需求。
    应用领域: 汽车工业、仪器仪表、白色家电和电信行业。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 1 mA,最大5 VDC |
    | 接触电阻 | 最大1Ω |
    | 绝缘电阻 | 最小100 MΩ,测量电压100VDC |
    | 耐压强度 | 100 VAC/1分钟 |
    | 操作力 | 最大40 gF (0.4 N) |
    | 行程 | 3.80 mm 和 5.30 mm |
    | 操作寿命 | 100,000 次 |
    | 工作温度范围 | -10°C 至 60°C |
    | 存储温度范围 | -20°C 至 70°C |

    3. 产品特点和优势


    特点:
    - 具有导向柱以方便定位
    - 提供3.80 mm和5.30 mm两种高度的茎
    - 具有尖锐检测感觉
    - 适合多种安装方式(直立式、垂直推拉式等)
    优势:
    - 符合RoHS标准
    - 无卤素、无铅
    - 小巧紧凑的设计

    4. 应用案例和使用建议


    应用案例:
    - 在汽车领域,用于检测引擎状态或门开闭状态
    - 在家用电器中,用于检测冰箱门是否关闭
    使用建议:
    - 安装时确保导向柱正确对齐
    - 在恶劣环境下使用时需注意防护
    - 避免长时间暴露在高温或潮湿环境中

    5. 兼容性和支持


    兼容性:
    - 可通过Gull-winged(鸥翼式)和J-leaded(J脚式)方式安装
    支持和维护:
    - 请联系官方网站www.te.com获取技术支持

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 确保连接良好,清洁触点 |
    | 开关损坏 | 更换新的开关,避免过载操作 |
    | 长期未使用后功能异常 | 检查存储条件,确保符合要求 |

    7. 总结和推荐



    总结

    :
    JJF系列检测开关具有小巧紧凑、操作力低、寿命长等特点,在多个领域都有着广泛的应用前景。
    推荐:
    非常推荐用于需要可靠信号检测的场合,尤其是汽车、家电等领域。
    通过上述内容可以看出,JJF系列检测开关不仅具备优良的技术参数,而且在实际应用中也表现出色。总体来说,这是一款值得信赖的产品。

JJFV0UG530NOPPRTR参数

参数
开关配置 SPST-NO
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.4N
开关功能 Off-Mom
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJFV0UG530NOPPRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJFV0UG530NOPPRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJFV0UG530NOPPRTR JJFV0UG530NOPPRTR数据手册

JJFV0UG530NOPPRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.334 ¥ 11.2723
10+ $ 1.1454 ¥ 9.6786
100+ $ 0.9342 ¥ 7.894
250+ $ 0.8575 ¥ 7.246
500+ $ 0.7657 ¥ 6.4703
900+ $ 0.7204 ¥ 6.087
1800+ $ 0.6512 ¥ 5.503
4500+ $ 0.5975 ¥ 5.0485
库存: 255
起订量: 1 增量: 1
