282857-6

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block HDR 6 POS 5.08mm Solder ST Thru-Hole 24A/Contact Carton
供应商型号: JY-282857-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 282857-6

282857-6概述


    产品简介

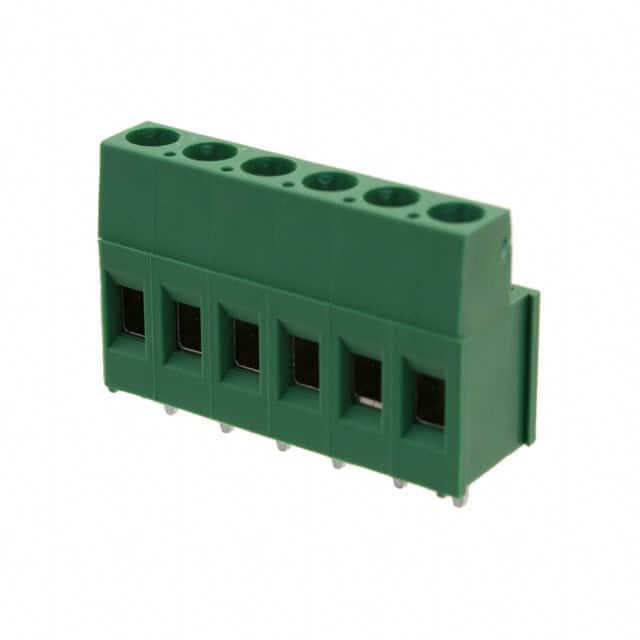

    这款由Buchanan制造的282857-6型端子块是一款适用于电路板(PCB)的线对板连接器。它具有6个位置和5.08毫米(0.2英寸)的中心线间距,且为单排设计。这种端子块具有90度电线进入角度,并能适配30至12 AWG的电线尺寸。作为一款广泛应用的产品,它在电源和信号传输方面表现出色,适用于多种电子设备中。

    技术参数


    - 产品类型: 线对板连接器
    - 中心线间距 (Pitch): 5.08 mm (0.2 in)
    - 位置数: 6
    - 行数: 1
    - 电线进入角度: 90°
    - 支持的电线尺寸: 30 – 12 AWG
    - 操作电压: 300 VAC
    - 接触基材: 黄铜
    - 接触镀层材料: 锡
    - 最大接触电流: 24 A
    - 终端方法: 通孔焊接
    - 操作温度范围: -40°C 至 110°C (-40°F 至 230°F)
    - 包装数量: 100个
    - 电线横截面积: 0.05 – 3 mm²

    产品特点和优势


    这款端子块拥有以下独特功能和优势:
    - 高电流承载能力:最大电流承载能力为24安培,确保稳定的电流传输。
    - 坚固耐用的材料:采用黄铜基材和锡镀层,提高了抗腐蚀能力和使用寿命。
    - 低卤素含量:符合RoHS标准,且含有低卤素物质,确保环保安全。
    - 波峰焊工艺兼容性:可承受高达265°C的波峰焊温度,方便集成到自动化生产线中。

    应用案例和使用建议


    这款端子块广泛应用于各种电子设备,如电源供应器、工业控制设备、通信设备等。对于实际使用场景,建议如下:
    - 在安装过程中要确保电线与端子块完全连接,以避免接触不良导致的电流传导不畅。
    - 定期检查电线连接状态,及时更换损坏的连接部分,保持良好的电气接触。
    - 鉴于其较高的电流承载能力,适用于大功率电子设备的连接需求。

    兼容性和支持


    该端子块与TE Connectivity公司生产的其他产品兼容,例如TE Part #3-2176612-2、TE Part #2-2176612-9等。此外,Buchanan提供全面的技术支持和售后服务,如有需要,可以通过拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    - Q: 端子块在高温环境下是否会失效?
    A: 这款端子块的操作温度范围为-40°C至110°C,因此在正常使用情况下不会失效。但在极端高温环境下,仍需谨慎使用,并采取适当的散热措施。

    - Q: 如何确定端子块是否已正确安装?
    A: 检查端子块与电路板的焊接情况,确保没有虚焊或松动现象。可以使用万用表测试端子块的导电性能来进一步确认。

    总结和推荐


    综上所述,这款282857-6型端子块凭借其高电流承载能力、坚固耐用的材料和广泛的兼容性,在各类电子产品中展现出卓越的应用价值。它不仅能够满足大功率电子设备的连接需求,还能确保长期稳定的工作性能。对于需要高可靠性的应用场景,我们强烈推荐使用这款产品。

282857-6参数

参数
长*宽*高 30.48mm(长度)*10mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

282857-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282857-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 282857-6 282857-6数据手册

282857-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
