3-1423159-3

产品分类: 延迟继电器
厂牌: TE CONNECTIVITY
产品描述: 125V(DC) 螺纹安装,面板安装 114.8mm(长度)*71.9mm(高度)
供应商型号: N-3-1423159-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 延迟继电器 3-1423159-3

3-1423159-3概述

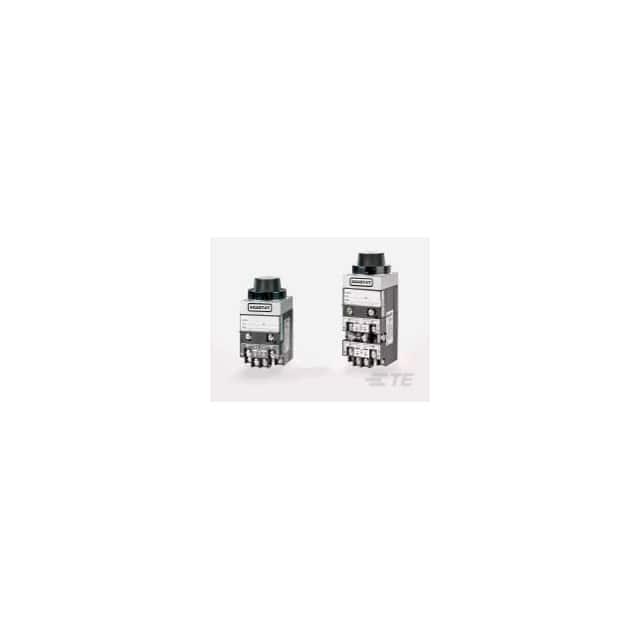

    AGASTAT 7000 系列工业电控气动定时继电器

    产品简介


    AGASTAT 7000 系列定时继电器是一种高度集成的电控气动定时设备,主要用于工业控制领域。该系列产品广泛应用于自动化生产线、机械设备及各种控制系统中,通过设定特定时间来控制电路的通断。其核心功能是通过电磁作用来实现定时控制,支持广泛的电压范围和定时设置。

    技术参数


    - 工作模式:分为“延时接通”(On-Delay)、“延时断开”(Off-Delay)以及双头定时模型(Double Head)。
    - 定时范围:从 0.1 秒到 60 分钟,采用线性时间间隔。
    - 标准电压:交流电压范围为 6-550VAC,直流电压范围为 12-550VDC(特殊电压可定制)。
    - 触点容量:交流电路最大 20 安培,直流电路最大 15 安培。
    - 复位时间:50 毫秒。
    - 操作环境:温度范围 -30°C 到 +75°C(工作),-40°C 到 +75°C(存储)。
    - 重量:基本型号(7012、7022)约为 2 磅 4 盎司,4 极型号(7014、7024)约为 2 磅 10 盎司,双头型号(7032)约为 3 磅 5 盎司。

    产品特点和优势


    - 独特的模块化设计:包括定时头、线圈组件和开关块,均独立模块化,便于维护和替换。
    - 高精度调整:大尺寸刻度盘标记清晰可见,适合所有角度,便于快速准确设置。
    - 防潮设计:线圈完全密封,无外部引脚,有效防止潮湿引起的故障。
    - 多选接口选项:提供多种切换方式和安装选择,适应不同应用需求。
    - 高性能防护:内置浪涌/瞬态保护装置,确保设备在极端条件下稳定运行。

    应用案例和使用建议


    - 应用案例:适用于自动化生产线、包装机、灌装机等设备,通过定时控制来实现精确的操作步骤。
    - 使用建议:
    - 在选择电压时,根据具体应用场景进行匹配,避免因电压不匹配导致设备损坏。
    - 由于该系列继电器具有较高的温度波动影响,建议在安装时尽量避开高温区域,以减少温度变化对定时准确性的影响。
    - 长期不间断工作的场合,需考虑设备的散热问题,合理布置安装位置,保证良好的空气流通。

    兼容性和支持


    - 兼容性:可与多种工业控制设备兼容,提供灵活的连接方案。
    - 技术支持:用户可通过官方技术支持电话(+1 800 522 6752)或官方网站(www.te.com)获取更多信息和技术支持。

    常见问题与解决方案


    - 问题 1:设备无法启动
    - 解决方案:检查供电电压是否符合要求,确认是否有正确的电压输入。
    - 问题 2:定时不准确
    - 解决方案:重新校准定时头,调整至正确的设置位置。
    - 问题 3:设备过热
    - 解决方案:确保设备周围有足够的通风空间,必要时增加外部散热装置。

    总结和推荐


    AGASTAT 7000 系列定时继电器凭借其紧凑的设计、可靠的性能和多样化的配置选项,成为了众多工业自动化领域的优选设备。特别是在需要精准定时控制的应用中,其优越的表现值得推荐。无论是对于新系统设计还是现有控制系统的升级,该系列产品都是一个可靠的选择。

3-1423159-3参数

参数
开关功能 -
最大电源电压 -
最小电源电压 125V(DC)
额定接触电流 -
定时调整法 -
功能 -
延时时间 -
继电器类型 -
长*宽*高 114.8mm(长度)*71.9mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 盒装,散装

3-1423159-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1423159-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 延迟继电器 TE CONNECTIVITY 3-1423159-3 3-1423159-3数据手册

3-1423159-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
