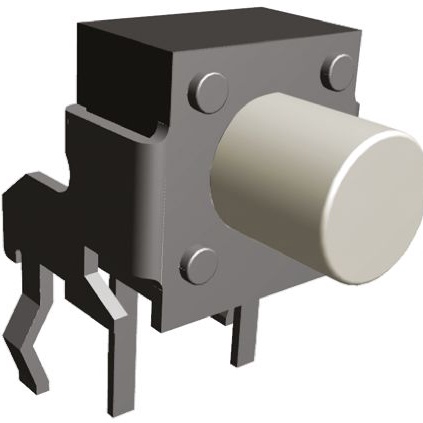

FSMRA5JH04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 轻触开关, 通孔接端, 尺寸 7.01 x 7.11mm, 单刀单掷
供应商型号: N-FSMRA5JH04
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 轻触开关 FSMRA5JH04

FSMRA5JH04概述


    产品简介


    FSM系列触控开关是专为各类电子产品设计的高可靠性的小型触控开关。这些开关适用于多种应用场景,如家用电器、工业控制系统、汽车电子及通信设备。其主要功能包括提供精确的按压反馈信号,以确保系统的准确操作。此外,这些开关具有坚固耐用的设计,能够在各种恶劣环境下正常工作。

    技术参数


    - 尺寸:0.236英寸(6毫米)x 0.236英寸(6毫米)
    - 安装方式:通过孔焊盘安装
    - 材质:
    - 触点材料:铜合金镀银/镍
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)或尼龙
    - 按钮材料:聚对苯二甲酸丁二醇酯(PBT)或钢镀锡板
    - 电气特性:
    - 接触额定值:50毫安 @ 12伏直流
    - 初始接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 100伏直流
    - 介电强度:500伏交流,持续1分钟
    - 机械特性:
    - 启动力:见手册E5页
    - 行程:0.010英寸(0.254毫米)
    - 环境特性:
    - 工作温度范围:-40°F至+221°F(-40°C至+105°C)
    - 存储温度范围:-40°F至+221°F(-40°C至+105°C)
    - 耐焊接热:见手册M3-4页
    - 使用寿命:最高可达100,000次循环

    产品特点和优势


    FSM系列触控开关具有多个显著的优势。首先,其采用铜合金镀银/镍材料作为触点,保证了可靠的导电性和良好的抗腐蚀能力。其次,按钮和外壳均采用高性能塑料或金属材料制成,增强了开关的机械强度和耐用性。此外,FSM系列还具有较高的接触额定值,能够在广泛的温度范围内稳定工作,同时具备较强的耐焊接热性能。这些特点使其成为适用于各种苛刻条件下的理想选择。

    应用案例和使用建议


    FSM系列触控开关广泛应用于家用电器、工业控制面板和通信设备中。例如,在一个工业自动化系统中,FSM系列开关可以用于监测和控制机械设备的操作状态。具体使用时,建议根据实际应用场景选择合适的型号,并确保开关的正确安装和接线。同时,定期检查开关的工作状态,以确保其长期稳定运行。

    兼容性和支持


    FSM系列触控开关具有很好的兼容性,可与各类电路板和其他电子元器件轻松集成。制造商提供了详细的技术手册和技术支持服务,确保客户能够顺利使用这些开关。如有需要,可以联系厂商获取进一步的技术咨询和支持。

    常见问题与解决方案


    - 问题1:如何确定合适的FSM系列开关型号?
    - 解决方案:根据具体的应用需求,如操作力、按钮尺寸和安装方式等,选择适合的型号。如果不确定,可以咨询技术支持人员。
    - 问题2:如何处理焊接过程中可能出现的问题?
    - 解决方案:参考手册M3-4页的指导进行焊接操作,确保焊接温度和时间的控制在规范范围内。必要时,使用助焊剂和预热设备以防止损坏开关。
    - 问题3:如何确保FSM系列开关的长期稳定性?
    - 解决方案:定期检查开关的工作状态,注意清洁和防护措施。在高温或潮湿环境中,采取适当的防护措施。

    总结和推荐


    总体而言,FSM系列触控开关是一款具有高可靠性和广泛应用的优质产品。其卓越的电气和机械性能,使它成为众多应用场景的理想选择。如果您正在寻找一种耐用、可靠的触控开关,我们强烈推荐您考虑FSM系列。无论是家庭还是工业环境,FSM系列触控开关都能为您带来稳定可靠的操作体验。

FSMRA5JH04参数

参数
开关功能 -
开关配置 单刀单掷,单刀单掷 (SPST)
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 160 g
长*宽*高 7.01mm(长度)*7.11mm(宽度)
安装方式 通孔安装

FSMRA5JH04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMRA5JH04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMRA5JH04 FSMRA5JH04数据手册

FSMRA5JH04封装设计

查看详情并下载
Symbol
Footprint
3D Model
