首页  >  产品百科  >  808-AG11D-LF

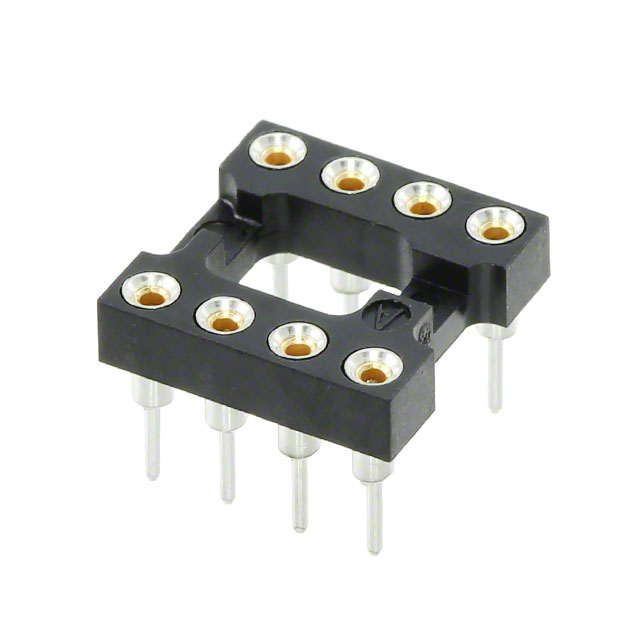

808-AG11D-LF

产品分类: 用于IC/晶体管的插座
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-808-AG11D-LF
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 用于IC/晶体管的插座 808-AG11D-LF

808-AG11D-LF概述

    DIP Sockets Quick Reference Guide

    1. 产品简介


    DIP(Dual In-Line Package)插座是一种广泛应用于各种电子系统中的连接组件。它为集成电路(IC)设备和PCB(Printed Circuit Board)之间的连接提供了一种高度可靠的接口。DIP插座主要用于微控制器、DIP开关、LED阵列、机电继电器等多种IC封装类型。这些插座具有广泛的适用范围,包括工业控制、智能建筑、医疗设备、军事及其他嵌入式系统。

    2. 技术参数


    DIP插座提供了不同的接触选项和技术规格,具体如下:
    | 参数 | 四指状触点 | 双叶触点 |
    |
    | 绝缘体材料 | 聚酯塑料,UL94 V-0级 | 聚对苯二甲酸丁二醇酯 (PBT) |
    | 触点材料 | 铍铜 | 磷青铜 |
    | 套管电镀 | 金、锡、锡铅合金 | - |
    | 触点电镀 | 金/低金/锡 | 锡 |
    | 插入力 | 机械接触-179克 | 最大300克 |
    | 拔出力 | 平均63克 | 最小20克 |
    | 接受IC引脚 | 0.009英寸 x 0.015英寸 到 0.011英寸 x 0.020英寸 或直径0.016英寸到0.021英寸,长度0.150英寸/0.105英寸 |
    | 接触额定电流 | 每针3安培 | 每针1安培 |
    | 接触电阻 | 最大10毫欧 | 最大20毫欧 |
    | 介电强度 | 开架式-1000V RMS(MIL-STD-1344, 方法3001.1) | 封闭式-1000V RMS(EIA-364-20) |

    3. 产品特点和优势


    DIP插座的特点包括:
    - 支持6至48个位置的插槽
    - 精密四指内触点或双叶触点可选
    - 开架式和封闭式外壳可选
    - 端到端和侧边堆叠
    - 提供多种电镀选项
    DIP插座的优势包括:
    - 快速IC插拔
    - 方便现场IC更换
    - 防止焊接过程中IC过热
    - 系统升级灵活性
    - 大量产品系列满足不同需求

    4. 应用案例和使用建议


    DIP插座适用于多种电子设备和系统,例如RFID门锁、电梯/升降机控制板、MRI扫描仪控制板、CNC(计算机数控)铣床控制板等。对于需要快速插拔、灵活系统升级的应用场合尤为适用。使用建议包括:
    - 选择适合应用需求的特定型号(如300 CL、600 CL、LDR、OTC等)
    - 在装配时考虑使用合适的焊接方式(波峰焊或通过插座)

    5. 兼容性和支持


    DIP插座兼容多种IC封装类型和标准PCB设计。制造商提供全面的技术支持和客户服务,包括电话和在线资源,以帮助解决用户的疑问和问题。

    6. 常见问题与解决方案


    1. 何时应使用插座?
    - 当需要进行组件测试、升级和更换,或设计灵活性时,应使用插座。另外,在组装过程中可以节省成本。
    2. 压印触点和机械加工触点有何区别?
    - 压印触点是通过冲压工艺制造的,而机械加工触点是通过传统的螺纹机加工而成。压印触点是一种经济实惠的选择。
    3. “300 CL/600 CL, LDR, OTC”在双叶触点插座描述中的含义是什么?
    - 300 CL表示产品的中心线距离为0.3英寸(7.62毫米),600 CL则为0.6英寸(15.24毫米)。LDR表示框架为梯形结构,OTC表示框架为覆盖型结构。

    7. 总结和推荐


    综上所述,DIP插座是一款多功能且易于使用的连接组件,适用于多种高要求的应用场景。其可靠的设计、丰富的型号和出色的性能使其成为市场上极具竞争力的产品。因此,强烈推荐使用DIP插座来满足您的电子设备连接需求。

808-AG11D-LF参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 管装

808-AG11D-LF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

808-AG11D-LF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 用于IC/晶体管的插座 TE CONNECTIVITY 808-AG11D-LF 808-AG11D-LF数据手册

808-AG11D-LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7526 ¥ 6.3971
400+ $ 0.721 ¥ 6.1285
750+ $ 0.6936 ¥ 5.8956
1500+ $ 0.6834 ¥ 5.8089
库存: 4826
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 959.56
直接购买
加入购物车
