V23079B1205B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 信号继电器, Axicom, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 4220018
供应商: 海外现货
标准整包数: 1

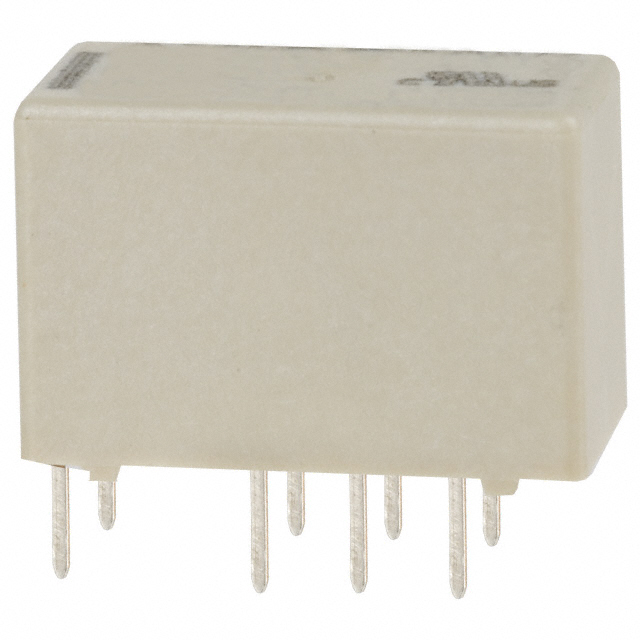

TE CONNECTIVITY 信号继电器 V23079B1205B301

V23079B1205B301概述

    AXICOM P2 Relay V23079:电信信号继电器的全面指南

    产品简介


    AXICOM P2 Relay V23079 是一款标准电信信号继电器,专为铃声和测试访问的应用设计。这款继电器采用紧凑型设计(尺寸为 15x7.5mm),并提供两种接触形式(双极换向触点)以确保可靠切换。它适用于多种设备和系统,例如通讯设备、办公设备、医疗设备以及消费电子产品等。

    技术参数


    - 标准电信信号继电器:用于铃声和测试访问。
    - 尺寸:15x7.5mm。
    - 最大切换电流:2A。
    - 触点类型:2 形 C 换向触点。
    - 接触材料:AgNi,镀金。
    - 最小切换电压:100 μV。
    - 额定电流:2A(85℃时极限连续电流为 2A)。
    - 开关功率:60W,62.5VA。
    - 操作时间:典型值 2ms,最大值 4ms。
    - 释放时间:无并联二极管时,典型值 2ms,最大值 4ms;有并联二极管时,典型值 4ms,最大值 6ms。
    - 耐久性:机械耐久性典型值 10x10⁶ 次操作。
    - 绝缘等级:初始介电强度可达 1000Vrms 至 2500Vrms,具体取决于接触间的距离。

    产品特点和优势


    - 低功耗:高灵敏度设计使得功耗仅需 140mW/70mW。
    - 小体积:紧凑的设计使其能够在有限空间内发挥高效性能。
    - 可靠性高:通过各种测试认证,如 IEC 61810 RT III 等,保证在恶劣环境下依然稳定运行。
    - 多样化接口:支持 THT 和 SMT 两种安装方式,便于灵活应用。

    应用案例和使用建议


    - 通讯设备:适用于线路卡应用中的铃声和测试访问功能。
    - 办公设备:如电话交换机(PABX)中的信号控制。
    - 医疗设备:可用于各种需要高可靠性信号切换的场合。

    建议在安装时尽量避免强电磁干扰,同时注意继电器的散热管理,以延长使用寿命。对于大规模部署,建议进行环境适应性测试,确保设备在实际应用中的稳定表现。

    兼容性和支持


    AXICOM P2 Relay V23079 可与多种电子设备和其他继电器无缝集成。厂商提供了详尽的技术文档和支持服务,包括针对不同应用场景的具体指导和故障排除方案。

    常见问题与解决方案


    - Q: 继电器频繁误动作?
    - A: 检查供电电压是否稳定,避免外部干扰,并确认接线正确。

    - Q: 接触不良导致信号传输不稳定?
    - A: 清洁触点并重新调整接触压力,或更换新触点。

    总结和推荐


    AXICOM P2 Relay V23079 在功能和性能方面表现出色,非常适合各种电信及工业应用。其低功耗、高可靠性以及丰富的应用场景使其成为市场上极具竞争力的产品。推荐给需要高性能信号切换解决方案的专业用户。
    此综述旨在帮助读者更好地理解 AXICOM P2 Relay V23079 的特性和应用场景。希望本文能为您提供有价值的参考。

V23079B1205B301参数

参数
绝缘 20.7dB
触头外形 DPDT(2 Form C)
插入损耗 0.27dB
负载电流额定值 -
线圈电流 5.8mA
线圈电阻 4.11KΩ
直流开关电压 220V
直流线圈电压 24V
交流开关电压 250V
交流线圈电压 -
运行时间 4ms
最大开关电流 2A
释放时间 4ms
长*宽*高 14.5mm*7.2mm*9.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23079B1205B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079B1205B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079B1205B301 V23079B1205B301数据手册

V23079B1205B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
