962930-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器端子, Maxi Power Timer系列, 母座
供应商型号: 26M-962930-1
供应商: 云汉优选
标准整包数: 1

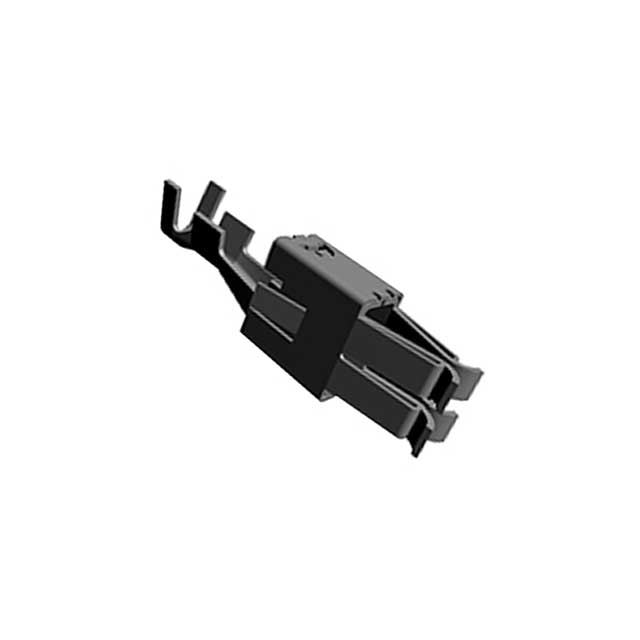

TE CONNECTIVITY 矩形连接器 - 触头 962930-1

962930-1概述


    产品简介


    产品类型: 接线端子
    主要功能: 该接线端子设计用于传输高电流,适用于汽车领域的定时器和连接器应用。它能够通过插槽宽度和厚度以及导线大小进行可靠的电连接,提供稳固且安全的电源传输。
    应用领域: 汽车行业,定时器、继电器和其他高功率设备的应用。

    技术参数


    - 插槽宽度: 9.5 mm(0.375 in)
    - 插槽厚度: 1.2 mm(0.047 in)
    - 适用导线尺寸: 11-9 AWG
    - 额定电流: 41 - 100 A
    - 操作温度范围: -40 - 130 °C (-40 - 266 °F)
    - 绝缘直径范围: 4 - 5.2 mm (0.157 - 0.204 in)
    - 兼容材料: 铜
    - 接触方式: 锡镀层
    - 封装数量: 600
    - 封装方式: 盘装

    产品特点和优势


    1. 高电流传输能力: 该接线端子能够承受高达100 A的电流,适用于需要高功率传输的汽车和工业应用。
    2. 坚固耐用: 插槽厚度为1.2 mm,确保了其在恶劣环境下的长期可靠性。
    3. 易于安装: 采用F型压接技术,便于快速安装和维修。
    4. 高安全性: 具备锁定弹片功能,确保接线端子的稳定性和安全性。
    5. 兼容性强: 可以与多种标准和定制化部件兼容,如定时器、继电器和保护装置。

    应用案例和使用建议


    应用场景:
    - 定时器和继电器系统: 该接线端子可用于各种定时器和继电器的连接,确保高效、稳定的电力传输。
    - 汽车电路板: 在汽车电路板上使用时,可以确保电流的安全传输和分配。
    使用建议:
    1. 选择合适的导线: 确保使用的导线尺寸符合11-9 AWG的要求,以保证最佳的电流传输效率。
    2. 正确的安装方式: 使用F型压接工具进行安装,确保接线端子与导线之间的牢固连接。
    3. 环境适应性: 在极端温度环境下使用时,应考虑环境对产品性能的影响,并定期进行检查和维护。

    兼容性和支持


    兼容性:
    - 该接线端子兼容多种导线和部件,如定时器、继电器和保护装置。
    - 其他相关部件包括:1801618-1、1801617-1、1-953615-2等。
    支持信息:
    - 技术支持热线: +1 800 522 6752
    - 制造商网站: [TE官网](https://www.te.com/) 提供详细的文档和下载资源。

    常见问题与解决方案


    问题1: 安装过程中,接线端子出现松动怎么办?
    - 解决方案: 确保使用F型压接工具进行正确压接,并再次检查安装情况。
    问题2: 导线与接线端子接触不良怎么办?
    - 解决方案: 检查导线是否损坏或松动,并重新进行压接。确保导线与接线端子接触紧密。
    问题3: 接线端子在高温环境下表现不佳怎么办?
    - 解决方案: 检查工作环境是否超过操作温度范围,并采取适当的散热措施。如果需要,更换更高温范围的产品。

    总结和推荐


    总体评价:
    - 该接线端子在设计和功能上表现出色,具有出色的电流传输能力和高可靠性,非常适合汽车和其他高功率应用领域。
    - 强烈推荐使用此产品,特别是在需要高可靠性和大电流传输的应用环境中。
    通过以上各方面的详细分析,我们可以看出这款接线端子不仅具备优秀的技术参数和性能,还提供了广泛的应用案例和支持服务。无论是从设计还是实际使用效果来看,这款接线端子都是一个值得信赖的选择。

962930-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 1μm
类型 功率
线规 10-11 AWG
安装方式 压入式
零件状态 在售
包装方式 卷带包装

962930-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

962930-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 962930-1 962930-1数据手册

962930-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7727
10+ ¥ 4.4162
50+ ¥ 4.1612
100+ ¥ 3.7839
500+ ¥ 3.5187
库存: 92
起订量: 1 增量: 600
交货地:
最小起订量为:1
合计: ¥ 5.77
直接购买
加入购物车
