2-320565-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 18E1-2-320565-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2-320565-1

2-320565-1概述

    电子元器件产品技术手册

    产品简介

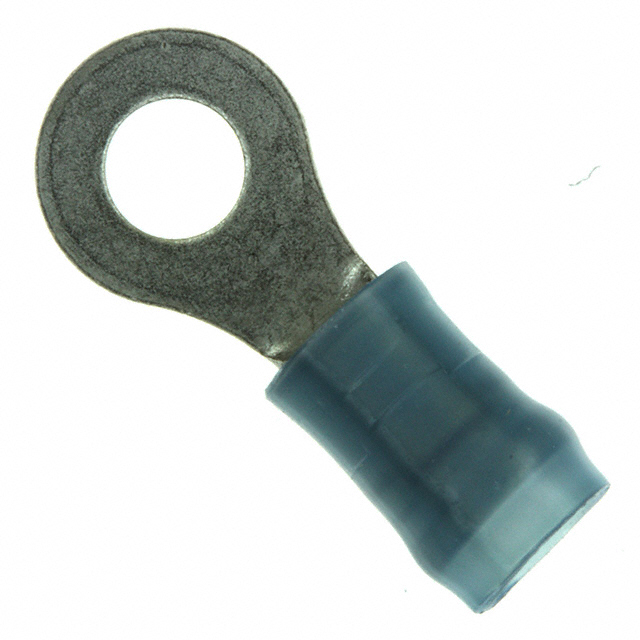

    本文介绍的是TE Connectivity公司生产的闭口环舌端子(2-320565-1),其主要应用于需要连接铜导线到特定螺钉或M4螺丝的应用场合。该端子型号适用于16至14号电线(AWG),并具有8号/ M4规格的螺栓直径,设计为直角型、锡镀层、部分绝缘类型。

    技术参数


    - 产品类型:闭口环舌端子
    - 螺栓尺寸:#8, M4
    - 电线规格:16 – 14 AWG
    - 螺栓直径:4.34毫米 [0.171英寸]
    - 舌厚度:0.79毫米 [0.031英寸]
    - 长度:21.82毫米 [0.859英寸]
    - 最大绝缘直径:4.32毫米 [0.17英寸]
    - 绝缘直径范围:2.92 – 4.31毫米 [0.115 – 0.17英寸]
    - 额定电压:300伏
    - 温度范围:105°C [221°F]
    - 包装数量:5000个
    - 包装方式:带装

    产品特点和优势


    - 材料与涂层:采用部分绝缘设计,确保安全性和耐用性。采用锡镀层增强抗腐蚀能力。
    - 电气性能:具备优良的电气连接性能,最高电压可达300伏,适合于多种高电压应用场合。
    - 安装简便:螺栓尺寸标准,方便在各种工业设备上进行安装。
    - 兼容性:与铜基材电线及镀锡材料兼容,适配广泛。

    应用案例和使用建议


    该端子广泛应用于电力分配系统、汽车电子系统和家用电器等。具体使用建议如下:
    - 在高电流环境下,确保电线与端子之间的良好接触,以避免过热和短路。
    - 定期检查端子连接处的紧固程度,确保长期可靠运行。
    - 在潮湿环境中,选择带有更高防护等级的产品以增加使用寿命。

    兼容性和支持


    该端子具有良好的兼容性,适用于标准螺栓连接。若需更多技术支持,可联系TE Connectivity客服热线 +1 800 522 6752。

    常见问题与解决方案


    1. 如何安装?
    - 将电线插入端子孔中,用适当的工具进行压接,确保电线牢固固定。
    2. 端子损坏怎么办?
    - 更换新的端子,确保新的端子符合原有的电气和机械要求。
    3. 长时间使用后出现松动如何处理?
    - 检查并重新紧固端子,必要时更换新端子以确保可靠性。

    总结和推荐


    该闭口环舌端子凭借其优异的电气性能、坚固的机械结构以及广泛的适用性,在众多应用场景中表现出色。我们强烈推荐该产品用于需要高度可靠连接的场合。如有任何疑问或需要进一步的技术支持,请随时联系我们。
    本篇文章详细介绍了闭口环舌端子的技术规格、特点、应用案例和使用建议。通过对其技术手册的深度解读,帮助用户更好地了解和使用这一电子元器件产品。

2-320565-1参数

参数
长*宽*高 21.82mm*8.71mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320565-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320565-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-320565-1 2-320565-1数据手册
