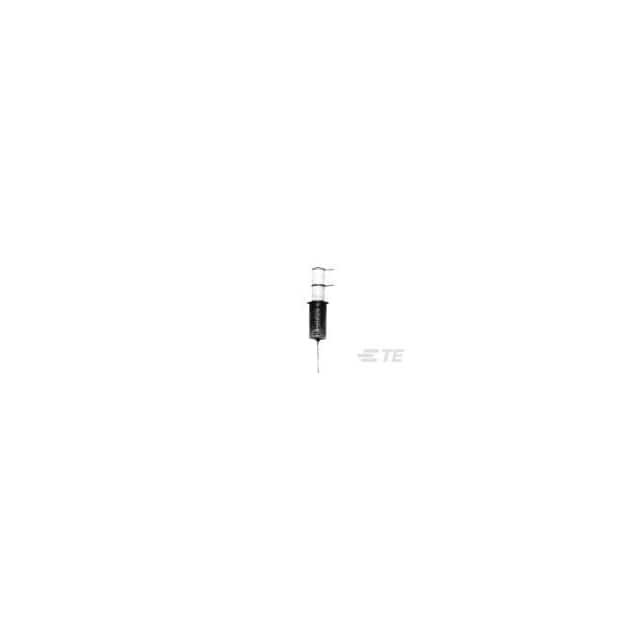

8-1618239-7

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 8-1618239-7
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 8-1618239-7

8-1618239-7概述

    KILOVAC High Voltage Relays K43系列技术手册解析

    1. 产品简介


    KILOVAC高电压继电器K43系列专为高电压负载切换而设计。该系列产品主要包括K43A、K43B、K43C、K43P和K43R五种型号。这些继电器具有高电压承载能力和强大的机械寿命,适用于各种工业和科研领域的高压切换应用。

    2. 技术参数


    KILOVAC K43系列的技术参数如下表所示:
    | 参数 | K43A/K43B | K43C | K43P | K43R |

    | 接触配置 | SPST-NO / SPST-NC | SPDT | SPST-Latching | SPDT-Latching |
    | 额定工作电压(峰值) | DC或60Hz:10kV | DC或60Hz:10kV | DC或60Hz:10kV | DC或60Hz:10kV |
    | 连续承载电流(最大值) | DC或60Hz:25A | DC或60Hz:10A | DC或60Hz:24A | DC或60Hz:6A |
    | 接触电容 | 1.2pF | 1.2pF | 1.2pF | 1.2pF |
    | 接触电阻(最大值) | 0.02Ω | 0.02Ω | 0.02Ω | 0.02Ω |
    | 操作时间(最大值) | 10ms | 10ms | 5ms | 6ms |
    | 释放时间(最大值) | 10ms | 10ms | N/A | N/A |
    | 冲击 | 11ms半正弦波(峰值):50g | 11ms半正弦波(峰值):30g | 11ms半正弦波(峰值):50g | 11ms半正弦波(峰值):30g |

    3. 产品特点和优势


    - 高电压承载能力:KILOVAC K43系列可以承受高达10kV的电压,满足高压环境下的应用需求。
    - 真空介电材料:采用真空介电材料进行功率切换,确保低电流负载下的高效切换性能。
    - 机械寿命长:KILOVAC K43系列具有长达2百万次操作的机械寿命,适用于频繁操作的应用场合。
    - 快速操作:K43P型号具有5毫秒的操作时间,适用于需要快速响应的应用场景。

    4. 应用案例和使用建议


    KILOVAC K43系列继电器广泛应用于工业自动化、航空航天、医疗设备等领域。例如,在高压电力系统中,K43A和K43B型号可用于控制和保护高压电路。对于需要频繁切换且响应速度快的应用,如医疗诊断设备中的信号切换,K43P和K43R型号尤为适用。
    使用建议:
    - 在使用过程中应注意负载电流不超过规定的最大值。
    - 确保连接正确,特别是高电压连接部分要牢固可靠。
    - 注意环境温度范围,确保在规定的温度范围内使用。

    5. 兼容性和支持


    KILOVAC K43系列继电器的设计符合MIL-R-83725标准,具有良好的兼容性。厂商提供详细的订购信息和安装指导,用户可以通过官方电话获取技术支持。

    6. 常见问题与解决方案


    1. 问题:继电器操作时间过长。
    解决办法:检查电源电压是否稳定,确认接线正确无误。

    2. 问题:接触电阻过大。
    解决办法:清洁接触面,确保接触良好。

    3. 问题:机械寿命不足。
    解决办法:检查是否有异常负载或磨损,必要时更换部件。

    7. 总结和推荐


    KILOVAC K43系列继电器在高电压负载切换领域表现卓越,具备出色的电气特性和机械性能。其在工业自动化、航空航天及医疗设备等领域的广泛应用证明了其可靠性和市场竞争力。强烈推荐使用KILOVAC K43系列继电器以满足各种高压切换应用的需求。

8-1618239-7参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
安装方式 导线安装,面板安装
零件状态 在售
包装方式 盒装

8-1618239-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1618239-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 8-1618239-7 8-1618239-7数据手册

8-1618239-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
