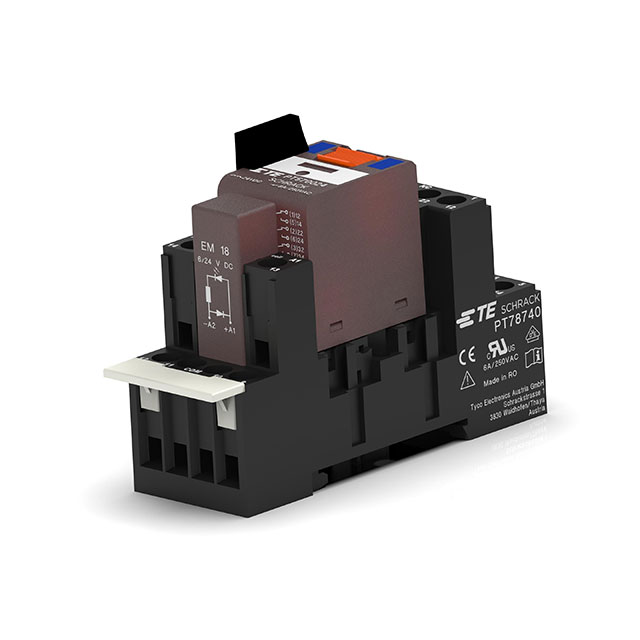

9-1415075-1

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 DIN导轨安装,螺纹安装
供应商型号: N-9-1415075-1
供应商: 云汉优选
标准整包数: 5
TE CONNECTIVITY 其他继电器 9-1415075-1

9-1415075-1概述

    电子元器件技术手册:SCHRAK继电器

    产品简介


    SCHRAK是一款集成式继电器包,由PT继电器、DIN导轨插座、塑料保持夹、模块及标记标签组成。它具有多种配置选项,包括2极12A、3极10A或4极6A。这些继电器可配备直流(DC)或交流(AC)线圈,配有机械和电气指示器,并且手动测试块可选配锁定功能。SCHRAK继电器通过了多项认证,如VDE、cULus和Lloyds等。

    技术参数


    以下是SCHRAK继电器的主要技术参数:
    - 接触配置:2个常闭(2 CO)、3个常闭(3 CO)、4个常闭(4 CO)
    - 额定电压:240/400VAC(PT2)、240/400VAC(PT3)、240/240VAC(PT5)
    - 额定电流:12A(PT2)、10A(PT3)、6A(PT5)
    - 最大断开容量:3000VA(PT2)、2500VA(PT3)、1500VA(PT5)
    - 额定操作频率:6/600 min-1
    - 接触材料:AgNi90/10镀金
    - 最小接触负载:12V/10mA,20mV/1mA镀金
    - 线圈电压范围:
    - 直流(DC)线圈:6...220 VDC
    - 交流(AC)线圈:6...230 VAC
    - 绝缘强度:
    - 线圈-接触电路:2500 Vrms
    - 开路接触电路:1200 Vrms
    - 邻近接触电路:2500 Vrms(PT2, PT3),2000 Vrms(PT5)

    产品特点和优势


    1. 多功能配置:SCHRAK提供多种配置选项,适应不同的应用需求。
    2. 高可靠性:通过VDE、cULus和Lloyds等多项认证,确保其可靠性和安全性。
    3. 易于操作:配有机械和电气指示器,方便监控继电器状态。
    4. 广泛适用性:适用于各种工业和商业环境,如自动化控制、工业控制、安全系统等。

    应用案例和使用建议


    SCHRAK继电器广泛应用于电力分配、信号控制、电机保护等领域。例如,在自动化生产线中,它可以作为重要的开关装置来控制电机的启停。在使用时,建议确保正确的电压和电流选择,以避免过载和损坏。此外,建议定期检查接触点的磨损情况,确保长期稳定运行。

    兼容性和支持


    SCHRAK继电器与其他标准DIN导轨兼容,便于安装和替换。TE Connectivity公司提供了详细的技术支持和售后服务,帮助客户解决使用过程中的任何问题。如有需要,可访问[官方网站](http://relays.te.com)获取更多支持信息。

    常见问题与解决方案


    1. 问题:继电器不响应。
    - 解决方法:检查线圈电压是否符合要求,确认是否有外部干扰。
    2. 问题:接触不良。
    - 解决方法:清洁接触点,确保无污垢或氧化物。必要时更换新的接触组件。
    3. 问题:电磁干扰。
    - 解决方法:安装适当的屏蔽措施,确保信号稳定。

    总结和推荐


    SCHRAK继电器以其多样的配置、高可靠性及广泛的适用性在市场上具有显著的竞争优势。无论是用于工业生产还是商业应用,SCHRAK都是一款值得信赖的选择。鉴于其优良的性能和强大的技术支持,我们强烈推荐用户选用SCHRAK继电器,以提升系统的稳定性和效率。

9-1415075-1参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

9-1415075-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1415075-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1415075-1 9-1415075-1数据手册

9-1415075-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 38.8066 ¥ 329.8561
10+ $ 31.724 ¥ 269.654
20+ $ 29.5392 ¥ 251.0832
25+ $ 23.2866 ¥ 197.9361
150+ $ 20.7978 ¥ 176.7813
500+ $ 19.8696 ¥ 168.8916
1000+ $ 19.2576 ¥ 163.6896
库存: 15
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 1649.28
