4-1415073-1

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 16A 250V 24V 1.44KΩ 16.67mA 400V SPDT DIN导轨安装,螺纹安装 15.8mm(宽度)*69mm(高度)
供应商型号: U-4-1415073-1
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 信号继电器 4-1415073-1

4-1415073-1概述


    产品简介

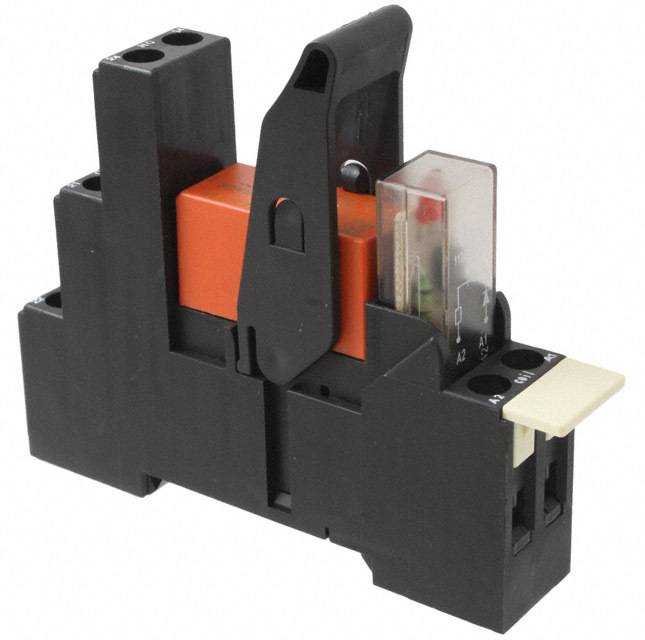

    SCHRACK系列继电器是一种由RT继电器、DIN导轨插座、塑料固定夹、模块和标记标签组成的套装。该继电器适用于多种电路控制场合,支持单极单掷(1 CO)负载高达12A或双极单掷(2 CO)负载高达8A。具备敏感的直流或交流线圈设计,且具有增强绝缘(II级保护/符合VDE 0700标准),安全分离度符合VDE 0160标准。此外,该继电器还配备有跳线条,方便相互连接。

    技术参数


    - 接触配置:单极单掷(1 CO)、双极单掷(2 CO)
    - 额定电压/最大切换电压:交流240VAC/400VAC
    - 额定电流:单极16A、双极8A
    - 极限连续电流:单极16A、双极8A,UL认证下为10A
    - 最大断开容量:交流4000VA(单极)/2000VA(双极)
    - 最大闭合容量:交流430A(单极)/15A(双极)
    - 接触材料:银镍90/10,镀金银镍90/10
    - 额定频率:带载/无载6/1200分钟-1
    继电器线圈数据
    - 直流线圈
    - 额定电压范围:24VDC
    - 线圈电阻:1440Ω±10%,功率:400mW
    - 交流线圈(50Hz)
    - 24VAC:线圈电阻350Ω±10%,功率0.76VA
    - 115VAC:线圈电阻8100Ω±15%,功率0.76VA
    - 230VAC:线圈电阻32500Ω±15%,功率0.74VA
    电气强度和绝缘性能
    - 介电强度
    - 线圈-触点电路:5000VRMS
    - 开路触点电路:1000VRMS
    - 相邻触点电路:2500VRMS
    - 间隙/爬电距离
    - 线圈-触点电路:≥10/10mm
    - 绝缘材料组
    - IIIa组

    产品特点和优势


    - 增强绝缘:符合VDE 0700和VDE 0160标准,确保高安全性。
    - 多样化的线圈电压选择:提供多种线圈电压选择,满足不同应用需求。
    - 耐用性高:机械寿命达到3000万次以上,可靠性和耐久性强。
    - 材料合规:符合RoHS、ELV、REACH环保标准,减少环境污染。

    应用案例和使用建议


    应用案例
    SCHRACK系列继电器广泛应用于工业控制系统、自动化设备等领域。例如,在自动化生产线中,通过继电器实现电机、传感器等设备的控制与保护。
    使用建议
    - 在安装时注意保持触点干燥清洁,避免灰尘和湿气影响。
    - 严格按照接线图进行布线,确保电气连接的稳定性。
    - 根据实际负载情况选择合适的额定电流型号,以提高可靠性。

    兼容性和支持


    - 兼容性:本继电器可与各种DIN导轨插座配合使用,具备良好的通用性。
    - 支持和服务:厂家提供详尽的技术支持文档及售后服务,如需进一步咨询请联系客服。

    常见问题与解决方案


    - 问题1:继电器接通时噪音较大。
    - 解决方案:检查是否有外部振动干扰,重新固定安装位置。
    - 问题2:继电器工作一段时间后发热严重。
    - 解决方案:确认所选型号是否符合实际负载要求,必要时更换更大容量型号。

    总结和推荐


    SCHRACK系列继电器凭借其高性能、稳定性和广泛的适用性,成为工业自动化领域的重要组件之一。特别适合于需要高可靠性、长寿命的应用场景。强烈推荐在高要求的自动化控制项目中采用。
    综上所述,SCHRACK系列继电器是一款性价比高、性能可靠的电子元件,非常适合在多种应用场景中使用。

4-1415073-1参数

参数
直流开关电压 250V
负载电流额定值 -
绝缘 -
触头外形 -
释放时间 -
运行时间 -
插入损耗 -
线圈电阻 1.44KΩ
交流线圈电压 -
直流线圈电压 24V
线圈电流 16.67mA
最大开关电流 16A
交流开关电压 400V
长*宽*高 15.8mm(宽度)*69mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装,管装

4-1415073-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1415073-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 4-1415073-1 4-1415073-1数据手册

4-1415073-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
